Условные обозначения теплообменников на схемах


Рубрика: Теория производства теплообменников


  1. 1. Условное буквенно-цифровое обозначение теплообменников различных типов
  2. 2. Обозначение теплообменников на схемах
  3. 3. Обозначения теплообменников на химических производствах
  4. 4. Материалы по теме

Здравствуйте уважаемые читатели сайта ural-mep.ru. Сегодня речь пойдет об условных обозначениях теплообменников на схемах, чертежах и при заказе. Допустим вы решили подать заявку на изготовление теплообменного аппарата. А как правильно это сделать, если вы не знаете его точного названия? Или допустим вам при выполнении курсовой или дипломной нужно правильно сделать обозначение теплообменника на схеме. Вот с этим мы сегодня и разберемся. И с тем, как правильно написать буквами и цифрами и как графически отобразить в виде условного обозначения.


условные обозначения теплообменников на схемах

И так все по-порядку. Если вы пройдете по ссылке, то увидите какие аппараты производит наше предприятие. И, чтоб все было наглядно начнем разбирать данную тему именно по каждому пункту.


Условное обозначение теплообменников при заказе и на чертежах

маслоохладители

Начнем с охладителей. Первые это кожухотрубные маслоохладители для охлаждения турбинного и трансформаторного масла. К ним относятся охладители типа мб, мбм, мо, ц, мп, м240 и м540.

тип мб и мбм

Рассмотрим на примере маслоохладителя мб 25-37. Цифры 25 означают площадь поверхности теплообмена по наружному диаметру труб в метрах квадратных. А 37 - номинальный расход масла в тоннах проходящих в час. И по этому же принципу обозначаются все остальные аппараты. Сначала площадь, а потом расход. Иногда после расхода стоит буква М, это означает, что аппарат модернизированный, т.е. гораздо эффективней предшественников.

Эти данные можно узнать из паспорта на устройство, инструкции по применению и монтажу и из чертежа в нижней основной шапке. И для заказа достаточно лишь правильно указать номер.

Тип МБМ. Это те же мб только в морском исполнении, буква М в конце значит - морской и то, что делается полностью из нержавейки 12Х18Н10Т.

тип М

Представлен двумя аппаратами М240М и М540М. Встраивают в систему охлаждения турбин. 240 и 540 соответственно площадь поверхности теплообмена в квадратных метрах. А вот здесь буква М значит - модернизированный.

серия мо

Горизонтальные маслоохладители трансформаторного масла. Здесь три прелставителя этой линейки мо35, мо53 и мо65. Цифры значат так же поверхность теплообмена в квадратных метрах. Иногда добавляется в конце количество ходов воды. И полное обозанчение выглядит так МО65-4. Не давно такой охладитель был отгружен на филиал ОАО "РусГидро-Загорская ГАЭС".

Маслоохладитель мо53-4
Маслоохладитель мо53-4
Подробней сомтрите здесь - мо-35, мо-53, мо-65


тип мт45м

Охладитель устанавливаемы непосредственно внутрь маслообака турбин. Ставится парами, ллевый и правый по 4, 6 и 8 штук. Так же 45 значит площадь теплообмена в метрах квадратных. Буква м в конце - модернизированный, т.е. гораздо более эффективный его предшественников.

сения МОВ

Горизонтальные маслоохладители устанавливаются  в систему охлаждения турбин. Их всего два, это МОВ10М и МОВ30М. Все аналогично, 10 и 30 теплообменная поверхность в м2, а буква М в конце значит модернизированный, т.е. современный с учетом последних требований предъявляемых к таким устройствам и с улучшениями.

тип Ц

Здесь аппаратов уже побольше, поэтому рассмотрим один пример. Ц 63/900-Н-ухл4. 63 это тепловой поток в кВт, т.е. мощность охладителя с которой он справляется, 900 - расстояние между трубными решетками, значение чисто техническое для специалистов, Н - значит, что для охлаждения используется только пресная и никакая другая вода, подробней о видах воды рассмотрим в воздухоохладителях, УХЛ4 - значит, что охладитель работает в условиях умеренно холодного климата. Касаемо климатических исполнений можно все узнать если найти и ознакомиться с ГОСТ 15150-69, в интернете много информации поэтому кому интересно можно задать поиск в Яндексе и получить полный ответ, от себя скажу, что 4 означает, что все маслоохладители серии Ц должны устнавливаться в закрытых помещениях с искусственной регулировкой климата при отсутствии большой влажности, без прямого воздействия солнечных лучей, ветра и пыли, помещение должно быть отапливаемое и хорошо вентилируемое, т.е. получается климатическое исполнение ухл4 гост 15150-69.

И так же аналогично все модели этой линейки. Меняется только мощность от 63 до 2000 кВт и вода используемая для охлаждения от Н до М5. Вся линейка Ц рассмотрена здесь.

Все выше рассмотренные аппараты относятся к кожухотрубным охладителям. Но есть и маленько другого типа. Представляют собой радиатор открытого типа с пучком оребренных труб. Это аппараты воздушного охлаждения масла ДЦ сам радиатор маслоохладителя и ОДЦ это в сборе с вентиляторной частью. Просто иногда выходит из строя сам охладитель и нет смысла менять все и меняют лишь теплообменную часть, а рабочие вентиляторы оставляют.

Их всего две модели. Это ДЦ160 и ДЦ180, где 160 и 180 - требуемый тепловой поток с мощностью в единицах измерения кВт. Пример: дц180/2280-хл1, где 180 мощность теплового потока в  килловатах, 2280 - растояние между трубными решетками, а хл1 - опять же маркировка климатического исполнения по гост 15150-69, где хл - холодный климат, а цифра 1 говорит о том, что даный аппарат предназначен для работы на открытом воздухе. Они и работают на электрических подстанциях находящихся в полях, поселках, где нет возможности подвести воду, поэтому используется естественное воздушное охлаждение окружающей среды. Но воздух конечно нагнетается на открытое ореберение электродвигателем, который должен иметь такое же климатическое исполнение, как и сам охладитель, в нашем случае хл1.

При заказе теплообменников Ц, ДЦ и ОДЦ обязательнго нужно указывать климатическое исполнение. А оно может быть у1, хл1 и т1 - для тропического климата.

На этом мы заканчиваем условные письменные обозначения теплообменников для охлаждения масла и переходим к следующим.

воздухоохладители и газоохладители

Посмотрим сначала на картинку.

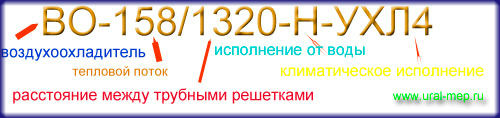

условное обозначение теплообменника во-158

ВО - соответственно воздухоохладитель. Есть модели которые обозначаются по-другому. Допустим ВБ это не большая серия для установки внутрь электродвигателей или ВОП или ВУП это уже сдвоенные аппараты. Подробней в статье о типах промышленных воздухоохладителей.

158 - мощность охлаждения или требуемый тепловой поток размерностью 158 единицы измерения кВт. Т.е. какое количество теплоты может охлаждать данный аппарат, устанавливается при расчете. Мощность может быть от 10 до 500 кВт в зависимости от модели.

1320 - расстояние между трубными решетками в мм.  Это нужно знать для того, как правильно написать название этого охладителя, допустим при заказе. Или допустим вы хотите сделать заявку на изготовление, а названия, паспорта и чертежа у вас нет, для этого просто обмеряете рабочий аппарат или сломавшийся, заполняете опросный лист на изготовление воздухоохладителя и отправляете в отдел сбыта. Все технические характеристики можно посмотреть пройдя по ссылке  - подбор воздухоохладителей и их технические параметры.

Н - исполнение модели в зависимости от того какая вода используется для охлаждения. В данном случае пресная c минимальным содержанием солей и примесей. От этого зависит какие используются материалы для изготовления воздухоохладителей и газоохладителей. В данном примере трубки латунь Л68 с оребрением из алюминия ад1, а все остальное обычная углеродистая сталь - ст3сп, ст20. Можно ознакомиться со всеми нормами охлаждающей воды.

По такому же принципу обозначаются и все газоохладители для охлаждения турбин. Переходим к следующим.

охладитель выпара деаэратора ова

Служит охладитель выпара ова для удаления парогазовой смеси из деаэратора. Подробней можно посмотреть здесь. Их всего четыре модели и кратке обозначение его ОВА-2, 8, 15 и 24 где цифрами указывается площадь поверхности теплообмена, которая рассчитывается по формуле 3.14хDн/1000. Допустим для изготовления ова2 применяется трубка из нержавейки 12х18н10т наружным диаметром 19 мм. Таким образом можно сделать не сложный расчет поверхности теплообмена по формуле и получится 3.14х19/1000=0,005966 метров квадратных на длине в один метр.

После цифр часто добавляют букву М, что значит модернизированный или улучшенный теплообменник. И так мы расмотрели какие бывают обозначения у охладителей и переходим к подогревателям.

секционный водоводяной подогреватель

Иногда просто называется бойлер, которые стоят в подвалах наших домов. Как они выглядят смотрите в статье - подогреватели водоводяные бойлеры.

А обозначаются следующим образом ПВ - старое название и более современное обозначение ВВП-89х4000-ухл4, где ввп - водоводяной подогреватель, 89 - диаметр стальной трубы в основном вгп (водогазопроводной), 4 метра длина секции. Диаметр указывается для того, чтобы легче было подобрать нужную секцию. Так как везде стоят разные трубы, например 114 мм или 219 мм, то такого же диаметра и подбирается подогреватель. Ну и УХЛ4 - климатическое исполнение. Но в основном при заказе указывается все таки диаметр и длина однгой секции, ну и их количество конечно. Например: ввп-273х2000 - 5 штук.

пароводяной подогреватель пп

Обозначается пп1 с эллиптическими днищами или пп2 - с плоскими днищами. ПП2-17-0,7-2, где 17 площадь теплообмена, 0,7 кг/см2 - давление греющего пара, 2 - двухходовой. Подробней о пароводяных подогревателях можно посмотреть далее - пп с трубками из латуни и пп с нержавеющими трубками.

подогреватель мвн

МВН 300, 400, 500 и 600. Стандартные модели. Здесь цифрами обозначен примерный диаметр корпуса. У мвн 300 корпус диаметром 325, у мвн 600 - 630 мм по аналогии с трубами. Технические характеристики подогревателей мвн.

подогреватель сетевой воды псв

Условное обозначение: ПСВ-500-14-23. Аббревиатура это понятно. Дальше 500 - площадь теплообмена в квадратных метрах, 14 атм - рабочее избыточное давление по пару, 23 атм - рабочее избыточное давление по воде. Более подробно в статье - производство подогревателей сетевой воды псв.

подогреватели мазута

Обозначается так подогреватель мазута пм 40-30, где 30 производительность в тоннах в час, а 40 - допустимое давление в трубной системе в кгс/см2.

Все подогреватели мазута.

подогреватели низкого давления

Подогреватель пн-130-16-9. Где, 130 - площадь теплообмена в метрах квадратных, 16 - максимальное избыточное рабочее давление в трубной системе в кгс/см2,  9 кгс/см2 - максимальное избыточное давление в корпусе. Все технические характеристики в материале - подогреватели низкого давления пн.

теплообменники типа труба в трубе

Давайте посмотрим какие бывают теплообменники типа труба в трубе. Их три типа: ттор, ттон, ттм. Приведу по одному примеру.

Обозначение: ттор 89/133-1.6/1.6 Где 89 - диаметр теплообменной трубы в мм, а 133 - диаметр кожуховой трубы в мм, 1.6 Мпа - условное давление в трубах не более и 1.6 Мпа - условное давление в кожухе.

ттон 25/57-6.3-4.0- по анологии с ттор и ТТМ5 48/89-4,0/1,6 все то же самое, только указывается еще модель цифра 5.

теплообменники на расход

По устройству аналогичны водоводяным и пароводяным теплообменникам. Обозначаются так: теплообменник на расход 5-10, 20-40, 80-240, 400 т/ч.

теплообменники специального назначения

конденсатор вакуумный

600 квкг-2-м1/25г-3-4-у - конденсатор вакуумный кожухотрубный исполнения 2, материалы м2, трубы теплообменные гладкие 25 мм длиной 3 метра,четырехходовой, для умеренного климата.

Можно посмотреть подробные примеры обозначения конденсаторов.

холодильный конденсатор

Обозначение теплообменника: 400кх-0.6-2.0-м12/25г-3-2-у-и. Конденсатор холодильный с диаметром кожуха 400 мм, условное давление в трубах 0.6 Мпа, в кожухе 2 МПа, материальное исполнение аппарата м12, трубки теплообменные гладкие 25 мм длиной 3 метра, двухходовой, для умеренного климата, с деталями для теплоизоляции. Более подробные обозначения.

испаритель холодильный

600их-0.6-1.6-м1/25г-3-2-у - испаритель холодильный с диметром кожуха 600 мм, условное давление в трубах 0.6 МПа, в кожухе 1.6 Мпа, материальное исполнение м1 (стальной теплообменник - в основном низколегированная сталь), гладкие теплообменные трубы диаметром 25 мм и длиной 3 метра, двухходовой, для умеренного климата. Можно посмотреть еще, как бывают условные обозначения испарителей.

калорифер трвв

трвв-1-м1-ухл4 - калорифер для отопления и охлаждения различных помещений, расшифровывается теплообменник рекуперативный водо воздушный, цифра 1 обозначает мощность, в данном случае 67.8 кВт, м1- материальное исполнение - трубка латунь и алюминий ад1, трубные решетки и крышки углеродистая сталь ст3 и ст10кп. Обозначений много поэтому подробней они разобраны в материале калориферы водо-воздушные серии трвв.

И так мы рассмотрели основные условные обозначения основных кожухотрубных теплообменников и аппаратов с открытом корпусом. В основном все аналогично: модель, площадь поверхности теплообмена, количество ходов, материальное исполнение и климатическое, давление в трубах и корпусе, но каждый тип теплообменников обозначается по-своему, поэтому, чтобы подробно узнать все обозначения нужно конечно пройти в соответсвующий раздел по производимым теплообменным аппаратам и там все посмотреть.

Эти обозначения нужно знать для того, чтобы правильно сделать заявку на изготовление, грамотно отображать на технической и какой-либо другой документации, на схемах и чертежах, вот далее и посмотрим. Сейчас мы рассмотрели буквенно-цифровое написание, а далее давайте разберем, как теплообменники рисуются на схемах.

Обозначение теплообменника на схеме и чертежах

Для правильного обозначения теплообменников на схемах существует ГОСТ 2.789-74 - Обозначения условные графические. Аппараты теплообменные. Гост можно скачать здесь. А если теплообменник работает на химическом производстве применяется ГОСТ 2.793-79 - Обозначения условные графические. Элементы и устройства машин и аппаратов химических производств. Его можно скачать по этой ссылке.

Посмотрим, как выглядят на схемах одни из выше рассмотренных аппаратов.

условное обозначение теплообменников на схемах


На рисунке слева изображен условно маслоохладитель мб 25-37, можно навести курсор мышки на надпись и перейти непосредственно к нему. Так обозначаются все кожухотрубные теплообменники с неподвижными трубными решетками в которых давление в трубах и корпусе выше атмосферного. Атмосферное давление при 00С равно 760 мм рт ст, 1 мм рт ст=133.3х10-6 МПа и 760 мм рт ст= 133.3х10-6х760=0,101308 МПа. Рабочие давления масла в этом маслоохладителе 0.55 МПа, а воды 1 МПа, т.е. больше атмосферного равного 0,101398 МПа. Значит смело можем использовать на схеме это условное изображение.

Правее и выше на картинке можно обозначить испаритель ИП, т.к. так изображаются кожухотрубчатые теплообменники паровым пространством и плавающей головкой. А чуть ниже испаритель типа ИУ так отображаются аппараты с паровым пространством и U-образными трубами. Давление в трубах и межтрубном пространстве при таких изображениях выше атмосферного, что полностью соответствует нашим устройствам. Как условно изображаются другие теплообменные аппараты можно посмотреть скачав гост 2.789-74 по ссылке выше.

Химическое производство

Если теплообменник работает на химическом производстве, то применяются другие условные изображения, для обозначения теплообменников на схемах, которые должны соответствовать гост 2.793-79 идущим, как дополнение к выше обозначенному 2.789-74.

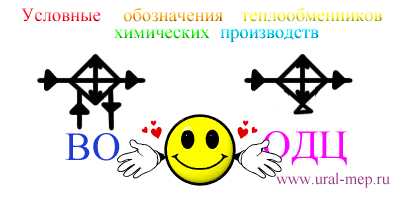

условные обозначениея теплообменников химических производств

Например воздухоохладитель водяной установленный на химическом производстве будет на схеме изображаться условно, как на картинке выше и слева потому, что такотображаются аппараты теплообменные с принудительным охлаждением жидкостью. Это как раз нам и подходит, так как охлаждение нагретого ореберения идет протекающей принудительно внутри трубок водой. А на рисунке выше и справа могут обозначаться масоохладители ОДЦ, так выглядит условное  графическое изображение теплообменника м принудительным охлаждением вентилятором, что полностью соответствует. Все малоохладители ОДЦ охлаждаются окружающим воздухом направляемым на ореберение радиатора с помощью вентилятора.

Вот мы и рассмотрели вопросы касаемо обозначений теплообменников. Если есть вопросы, то можно их задать в комментариях к данному посту. Можно так же ознакомиться с материалами близкими по теме с рассматриваемой пройдя по ссылкам ниже.

Очень рад если помог разобраться в этой теме. До скорых встреч на нашем сайте ural-mep.ru.
