Трубный пучок промежуточного воздухоохладителя ВОТ 62-2
Трубный пучок промежуточного воздухоохладителя ВОТ 62-2 предназначен для охлаждения воздуха, подаваемого компрессором в составе воздухоохладителя К-350-61-2.
Гарантийный срок эксплуатации в течение 12 месяцев со дня установки, но не более 18 месяцев со дня получения оборудования заказчиком.
Мы готовы изготовить пучок трубный с водяными камерами по чертежам и эскизам, в соответствии с требованиями заказчика.
Так же, наш завод ООО "МеталлЭкспортПром" изготавливает на заказ другие трубные пучки - ВОТ-229, ВОТ-3300, ВОТ-2010.
Номер чертежа аналога
1306.084сб4
Номер чертежа нашего завода
УЗМП.065178.075 СБ
Основные характеристики пучка
Наименование основных параметров
Значения
Рабочее давление, МПа: По воде
0,3
Допустимая температура стенки, 0С:
200
Масса, кг
350
Купить пучок трубный
Для того, чтобы купить Пучок трубный на нашем заводе свяжитесь с нами по следующим координатам. Телефон:+7 (351) 217-98-99, Электронная почта:
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
,
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
.
ООО "МеталлЭкспортПром" изготовит обечайки толщиной от 300 мм до 8000 мм, которые представляют из себя цилиндрический или конический обод, используемый для изготовления труб при помощи сварки отдельных сегментов в одно целое.

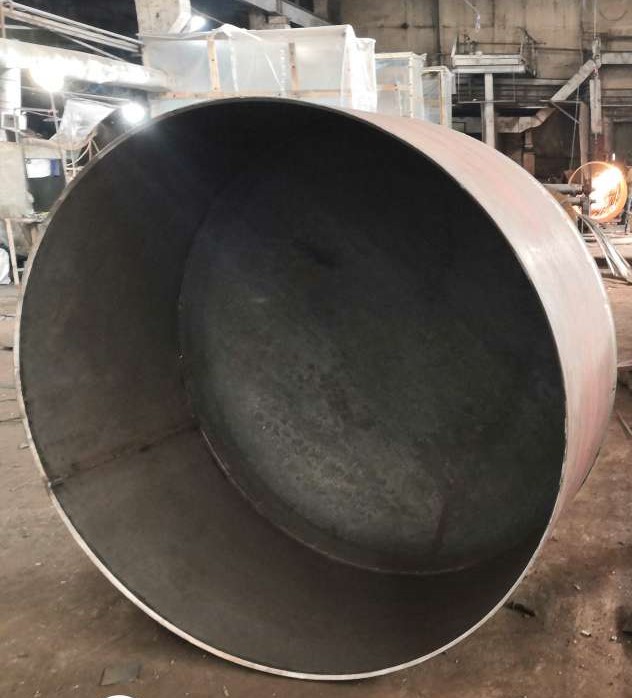

На фотографии изображены обечайки нашего производства!
Стоимость услуг вальцовки и гибки обечаек зависит от типа металла, толщины обрабатываемого металла, радиус изгиба и от объема заказа.
По просьбе заказчика, можем выполнить не стандартные размеры обечаек.

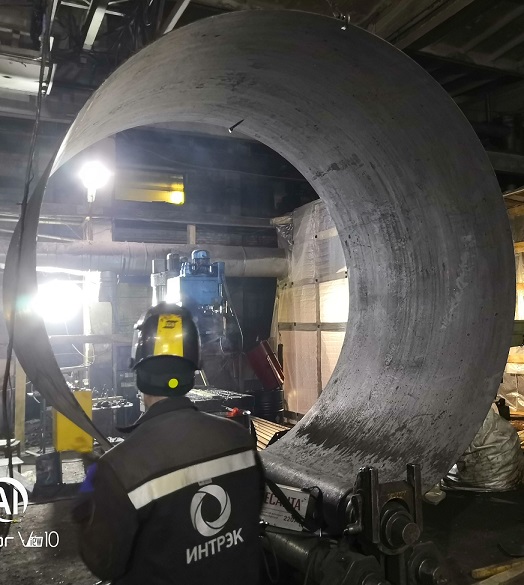

Вальцевание обечаек
Вальцевание (вальцовка) – это процесс гибки металлической заготовки, в результате которого заготовка принимает цилиндрическую, конусообразную, либо овальную форму. Вальцовка относится к методам холодной деформации, поскольку в процессе обработки материал не подвержен действию высокой температуры.
Вальцовка (вальцевание) металла является наиболее важным этапом из тех, что входят в производство обечаек.
Гибка металла – это технологичесий процесс, придающая металлическому листу или профилю изгиб вдоль выбранного направления. Основным преимуществом гибки является то, что при данной операции исключается применение сварки.
Этапы производства обечаек
Очистка листа;
Разметка и резка заготовок;
Обработка кромок под сварные швы;
Сборка заготовок;
Сварка листовых заготовок;
Штамповка обечаек;
Сварка продольных швов;
Калибровка и тщательный контроль.
Материалы для изготовления обечаек
Углеродистые и низколегированные стали – Ст3, 09Г2С, 20;
Коррозионно-стойкие и жаропрочные стали – 08(12)Х18Н10Т;
Котельные стали по ГОСТ 5520-79 – 09Г2С, 20К, 17Г1С, 12ХМ.
Наше оборудование позволяет работать с листами шириной до 2200 мм.
Заказать обечайку
Для того, чтобы заказать обечайку и узнать цену и сроки изготовления свяжитесь с нами по следующим координатам. Телефон:+7 351 270-94-54,+7 351 217–98–99, Электронная почта:
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
,
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
.
Для того, чтобы купить Пучок трубный с водяными камерами на нашем заводе свяжитесь с нами по следующим координатам. Телефон:+7 (351) 217-98-99, Электронная почта:
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
,
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
,
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
.
ООО "МеталлЭкспортПром" изготовит для Вас систему трубную маслоохладителя МБ 71-100.
Система трубная маслоохладителя МБ 71-100 - предназначен для эффективного охлаждения турбинного масла.
Трубный пучок это основная часть маслоохладителя МБ. За счет него осуществляется теплообмен, поэтому насколько грамотно будет спроектирован, рассчитан и изготовлен пучок, будет зависеть и работа всего маслоохладителя МБ.
Более подробную информацию о Маслоохладителе МБ 71-100 можно узнать - здесь.
Технические характеристики системы трубной маслоохладителя МБ 71-100
Вода
Расход номинальный, м³/ч
90-126
Температура на входе, °С
35
Давление, МПа (кгс/см²), не более
0,5 (5)
Гидравлическое сопротивление, МПа (м вод. ст.), не более
0,01 (1)
Поверхность теплообмена, м²
71
Масло
Объемный расход, м³/ч
100
Температура на входе, °С
55
Температура на выходе, °С
45
Давление, МПа (кгс/см²), не более
0,5 (5)
Гидравлическое сопротивление, МПа (м вод. ст.), не более
0,08 (8)
Масса трубного пучка, кг
820
Материалы трубок - 08Х18Н10Т по ГОСТ 9941-81, трубных досок и перегородок - ст.20.
Конструкция трубного пучка маслоохладителя МБ 71-100: теплообменные трубы диаметром 16х1, трубные доски и перегородки.
Мы готовы изготовить пучок и маслоохладитель по чертежам и эскизам, в соответствии с требованиями заказчика.
Купить систему трубную маслоохладителя МБ 71-100
Для того, чтобы купить Систему трубную маслоохладителя МБ 71-100 на нашем заводе свяжитесь с нами по следующим координатам. Телефон:+7 (351) 217-98-99, Электронная почта:
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
,
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
,
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
.
Трубный пучок ВОТ-3300 используют для охлаждения воздуха подаваемого компрессором в составе воздухоохладителя. Трубный пучок это основа практически любого теплообменного аппарата. Это основная его часть.
Вода используемая в воздухоохладителях для охлаждения должна быть очищена и соответствовать требованиям.
В зависимости от условий эксплуатации, подбирается материал трубного пучка ВОТ-3300. Он может быть изготовлен из теплообменных труб Латунь Л68, нержавеющей трубы 12Х18Н10Т, медно-никелевых сплавов Мнж, а так же биметаллических так и монометаллических оребренных труб. Материал трубных досок - 09Г2С, ст.20, 12Х18Н10Т. В трубном пучке главное эффективный теплообмен, надежность соединения теплоотдающих элементов попросту трубок с трубными досками или решетками и применение надежных и качественных материалов.
Номер чертежа нашего завода
УЗМП.065178.0215 ПС
Номер чертежа
1398.084 СБ 4
Технические характеристики трубного пучка:
Тип трубного пучка
Поверхность охлаждения, м2
Число трубок в пучке
Расход охлаждения воды, м2/час
Температура воды на входе
Давления охлаждающей воды, кг/см2
Вес трубного пучка с водяной камерой, кг
Вес воздухаохладителя с водой, кг
ВОТ-3300
3300
940
1140
30
3
5700
19150
Гарантийный срок эксплутации в течение 12 месяцев со дня установки.
По просьбе заказчика, можем выполнить не стандартные размеры трубного пучка.
Проектирование и расчет трубного пучка ВОТ-3300 производится квалифицированными специалистами, а сама конструкция в процессе изготовления строго контролируется на каждом этапе.Мы гарантируем, что каждый заказанный трубный пучок обеспечит безупречную эксплуатацию вашего теплообменного оборудования.
Заказать трубный пучок ВОТ-3300
Для того, чтобы купить трубный пучок и узнать цену и сроки изготовления свяжитесь с нами по следующим координатам. Телефон:+7 351 270-94-54,+7 351 217–98–99, Электронная почта:
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
,
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
.
Секции оребренные змеевиковые СО-110-02-УХЛ3 (СО-170-02-УХЛ3) ТУ 22-119-72-2002
Секции оребренные змеевиковые СО-110-02-УХЛ3 (СО-170-02-УХЛ3) ТУ 22-119-72-2002
Секции оребренные змеевиковые СО-110-02-УХЛ3 (СО-170-02-УХЛ3) используют для подогрева воздуха перед воздухонагревателем в энергетических котлоагрегатах с помощью водяного пара с температурой не более 300 0С.
Секции оребренные змеевиковые СО-110-02 и СО-170-02 нового поколения, они выпускаются как альтернатива старого поколения СО-110-01, СО-170-01. Габаритные и присоединительные размеры их полностью соответсвуют, что дает без пробелм делать замену оборудования при реконструкции или ремонте объектов.
Наш завод может выполнить расчет секций требуемыми техническими характеристиками заказчиком.
Материальное исполнения секции
Труба - бесшовная стальная ø 16х2,5 мм (оребренная алюминием ø 37 мм). Такая труба обладает рядом преимуществ : уменьшено аэродинамическое сопротивление, улучшены теплотехнические характеристики, при этом их масса ниже на 26 %, а поверхность теплообмена менее подвержена загрязнениям и легче поддается очистке за счет конструктивного исполнения теплоотдающего элемента, что значительно увеличивает срок эксплуатации изделия.
Основные технические характеристики секций
Тип секции
СО-110-02
СО-170-02
СО-30
СО-40
СО-3600
СППВ-3
Число рядов теплоотдающих элементов
4
4
2
2
4
4
Площадь поверхности нагрева, м2
137
219
30,8
41,5
179
131
Площадь фронтального сечения, м2
2,58
4,13
2,57
2,57
3,56
2,46
Площадь сечения для прохода теплоносителя, м2
0,00494
0,00494
0,00124
0,00124
0,00494
0,00988
Масса, кг
410
640
165
175
530
420
Габаритные размеры секций
Тип секции
Длина, L, мм
СО-110-02
2892
СО-170-02
4410
СО-30
2890
СО-3600
3600
СППВ-3
2843
Условия эксплуатации
Умеренно-холодный климат (УХЛ) категории размещения 3 по ГОСТ 15150-69. Воздух должен быть с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3 и не содержать вязких веществ и волокнистых материалов.
Заказать секции оребренные змеевиковые СО-110-02-УХЛ3 (СО-170-02-УХЛ3) ТУ 22-119-72-2002
Для того, чтобы купить секции оребренные змеевиковые и узнать цену и сроки изготовления свяжитесь с нами по следующим координатам. Телефон:+7 351 270-94-54, Факс:+7 351 217–98–99, Электронная почта:
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
,
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
,
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
.
Трубный пучок ВОТ-229 предназначен для охлаждения воздуха подаваемого компрессором в составе воздухоохладителя.
Трубные пучки осуществляют теплообмен, поэтому от их грамотного проектирования, расчета и изготовления зависит правильная работа и всего теплообменника.
Основные технические характеристики приведены в таблице:
Наименование основных параметров и размеров
Значения
Примечания
Единицы
Значение
Габаритные размеры пучка:
LxBxH
мм,
1500х1048х
х860
Пробное давление:
По воздуху
МПа
0.52
Рабочее давление:
По воздуху
По воде
МПа
МПа
0.392
0.294
Полная площадь теплообмена:
м2
190
Число теплообменных элементов:
шт
308
Материал теплообменных элементов
-
Л68
латунь
Материал трубных досок и боковых
щитков
-
09Г2С
Допустимая температура стенки:
С0
200
Количество ходов:
По воде
По воздуху
2
1
Масса
кг,
1200
Вода используемая в воздухоохладителях для охлаждения должна быть очищена и соответствовать требованиям.
Для заказа отправьте заявку на факс +7 (351) 217-98-99 или электронную почту zakaz@ural-mep.ru и
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
.
Данный материал поставлен для того, чтобы помочь определиться с выбором материала из которого делается труба оребренная, в дальнейшем по тексту - элемент.
Для некоторых моделей маслоохладителей целесообразнее поменять трубную систему, это дешевле и быстрей, опять же при наличии квалифицированных специалистов, с опытом выполнения таких работ.
Для подогревателей ПСВ при целых корпусных деталях с минимальной коррозией и целостностью посадочных мест эффективней всего заменить трубную систему. Но при наличии финансов эффективней сменить весь теплообменник.
Для аппаратов где нужен повышенный теплообмен и где есть условия практически идеальной чистоты применяется оребренная труба медной проволокой. Труба эффективная, но этот эффект, так же быстро и падает по мере загрязнения оребрения, которое не легко чистится. Но такой вид оребрения находит свою область применения.
