Производство газоохладителей ГО, ОГП, ОГПФ, ОТ





Во время работы в генераторе возникают потери энергии, превращающиеся в теплоту и нагревающие его элементы. Хотя КПД современных генераторов очень высок, абсолютные потери достаточно велики, что приводит к значительному повышению температуры активной стали, меди и изоляции.

Предельный нагрев генераторов лимитируется изоляцией обмоток статора и ротора, так как под воздействием теплоты происходит ухудшение ее электроизоляционных свойств и понижение механической прочности и эластичности. Изоляция высыхает, крошится и перестает выполнять свои функции. Опытным путем установлено, что процесс этого, так называемого старения изоляции протекает тем быстрее, чем выше ее температура.

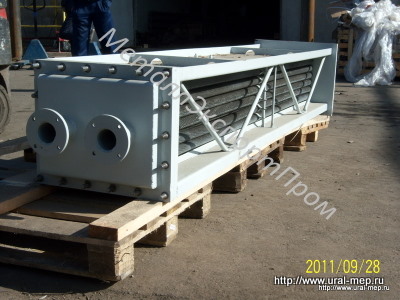

gazoohladiteli 10

2214 0c4cebde 7e62 40a7 b3c9 45a1e4b0727d

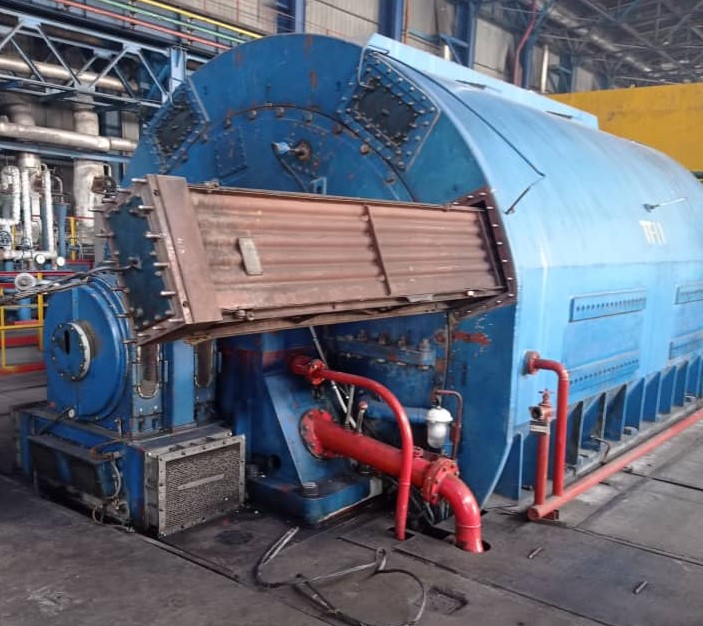

1612514455276 lotNo2

По так называемому восьмиградусному правилу, установленному экспериментально и положенному в основу расчетов температурных режимов электрооборудования у нас в стране, при повышении температуры изоляции на 8 °С срок ее службы уменьшается в два раза. Таким образом, если расчетный срок службы изоляции при длительном воздействии температуры 105 °С равен 20 годам, то при увеличении рабочей температуры до 113 °С он снизится до 10 лет.

Температура изоляции зависит от двух факторов: от температуры охлаждающей среды и от нагрузки машины, определяющей это превышение. Для того чтобы температура генераторов во время их работы оставалась в допустимых пределах, необходим непрерывный интенсивный отвод теплоты от них, который и выполняется при помощи системы охлаждения.

Для турбогенераторов используются замкнутые, воздушные и водородные системы охлаждения. Применение водорода, как охладителя позволяет повысить мощность турбогенератора при тех же размерах. Водород снимает тепло с нагревающихся деталей и поступает в специальный охладитель — газоохладитель. Газоохладители используются для охлаждения водорода, который возвращается в электрическую машину. Газоохладители встраиваются в систему охлаждения турбогенераторов.

Газовые охладители изготавливаются в климатических исполнениях У, УХЛ, Т, О, категория размещения - 3 или 4 по ГОСТ 15150-69.



Технические характеристики газоохладителей ГО, ОГП, ОГПФ, ОТ, ОГ



Модель  Исполнение Тепловой поток, кВт Расход воды, м3 Расход газа, м3 Температура охлаждающей воды, 0С Температура охлажденного газа, 0С Аэродинамическое сопротивление, Па Гидродинамическое сопротивление, МПа Наибольшее рабочее давление воды, МПа Масса, кг Ранее используемое обозначение Генератор
ухл4 т4  ухл4 т4 ухл4 т4
 ГО-118/2814-14-   Н, М, М2 118 37 4 30   40   45   0.07 0.3 530
ГО-120/2719-13-  120 43 4.5 33   40   98   0.08 0.2 490   ТВС-30-2
ГО-125/4806-8- 125 28 5 33   40   77   0.06 0.3 664
ГО-129/2780-11-  129 43 4.25 30   40   69   0.1 0.2 450
ГО-131/2835-12-  131 36 5.62 33   40   98   0.06 0.3 650
ГО-136/4554-2-  136 27 5   42   50   216 0.07 0.3 805
ГО-136/4806-7-  136 27 5 33   40   147   0.1 0.2 745
ГО-138/3264-10- 138 38 5 30   40   59   0.09 0.3 551
ГО-169/3588-18- 169 65 7.5 33   40   79   0.09 0.3 850
ГО-225/4554-1- 225 44 6 33   40   289   0.139 0.3 695
ГО-225/4554-3- 225 41 5 33   40   206   0.123 0.3 695
ГО-225/4404-19- 225 44 5 33   40   220   0.154 0.3 690
ГО-225/4404-24- 225 44 5 33   40   220   0.154 0.3 745
ГО-225/4554-27- 225 50

 5   35   42   248  0.0785  0.3 780
 25    32   261
ГО-225/4550-37-
 25 35 32 42 261 248
ГО-240/4355-32- 240 50 5 33   40   275   0.15 0.3 730
ГО-258/5175-4- 258 44  4.7 33 43 40 50 231 231 0.167 0.3 765 6БС.392.275 1-2 ТВФ-120
400 50 6.75     342   0.12 800
ГО-258/4660-25- 258 41 4.7 33   40   180   0.125 0.4 695
ГО-283/5105-26- 283 45 6 33   40   279 279 0.17 0.4 750
ГО-300/3462-9- 300 52 8.75 30   40   172 172 0.05 0.3 720
ГО-300/4775-33-  300 50 7.5 33   40   1911 1696 0.085 0.3 815
ГО-375/5256-6- 375 61 3.5 33   40   230 230 0.163 0.4 965
475 66 5     398 398 910
го-400/5175-4 400 50 6.75     342   800
ГО-450/5325-34- 450 62.5 7.5 33   40   1568 1470 0.145 0.3 885
ГО-475/5556-17 475 61 7.5 33   40   602 602 0.15 0.4 1025

ГО-550/5322-49
550 200 12 33   40   260   0,1 0,3
ГО-700/3990-5- 700 110 10 33 43 40 50 375 375 0.08 0.5 1470
ГО-840/2900-21- 840 165 21 30   40   344   0.08 0.2 1915
ГО-1100/2940-22-  1100 260 10.5 33 43 40 50 559 883  0.1 0.45 2130
го-1500
ОГП-30 240 100 8 30 35 40 45 600   0.05   1050
огп-30 118 50 4 33   40         0.2     ТВ2-30-2
огп-50 125 34 5 33   40         0.2     ТВ50-2
огп-50 136 34 5 33   40         0.2     ТВ60-2
огп 60 136 27 5 33 35 40 45 147   0.1 0.2 785 6БС392.011
огп 100 258 50 4.7 33   40             6БС.392.275 1 ТВФ 100-2
огп2-100 131 50 5.6 33   40         0.2     ТВ2-100-2
огп 120 320 67 4.7 33   40             6БС.392.275 2 ТВФ 100-2
огп2-150 170 80 7.5 33   40         0.2     ТВ2-150-2
ОГП 165 375  75  3,5 33  33 40  40 535   0.1 0.4-0.6 1350   ТВВ-165-2
огпф-60 225 50 5 33   40       0.2       ТВФ-60-2
огпф 100 200 58 4.2 33   40         0.3 935 6бс.392.035 ТВФ-100-2
огпф-120 320 67 4.7 33   40         0.3     ТВФ-120-2
огп2-200 475 87.5 7.5 33   40         0.3     ТВВ-200-2
огп-320 700 150 10 33   40         0.35     ТВВ-320-2
ОТ-90(91) 1050 200 6.5 33   40         0.45     ТГВ-200(М)
  1266 200 6.7 33   40         0.45     ТГВ-300
ОГП2-200 475  87,5 7,5  33   40         0,4    6БС.392.191 ТВВ-220-2АУ3



В таблице указаны не все модели газоохладителей, для уточнения информации обратитесь в отдел сбыта.



Нормы охлаждающей воды и примеры условных обозначений

Параметр Н М М2 М5
 Содержание солей в воде, мг/л 0-300 300-1500 1500-15000 >15000

Примеры обозначения:

1. газоохладитель го-136/4806-7-н-ухл4.

2. газовый охладитель огп 30 для турбогенератора тв-2-30.

3. охладитель газа ог 30.

4. охладитель газа огпф 100.

5. газоохладитель ог 50.

6. газоохладитель огп 165. Чертеж 6 БС 392 072.
