Как правильно подобрать нужный воздухоохладитель

Материал о том, как правильно сделать подбор воздухоохладителя и сделать заказ на его покупку или изготовление.

Начинаем подбирать воздухоохладитель.

1. Первое - если вы знаете какой воздухоохладитель был установлен и требуется его замена, то выбираем такую же модель и направляем в отдел сбыта: обозначение и номер чертежа.

2. Второе - если не знаете ни модели, ни номера чертежа, то замеряете размеры действующего воздухоохладителя, рисуете эскиз и отправляйте в технический отдел, если есть отправьте и фотографии оборудования.

3. Третье - если вышеперечисленных данных нет и требуется сделать подбор воздухоохладителя, то нужно знать следующее:

3.1. мощность которую нужно отводить.

3.2. где установлен или будет установлен воздухоохладитель.

3.3. какая вода используется или будет использоваться для охлаждения. См. нормы воды.

3.4. окружающая среда.

1. По мощности определяются основные размеры воздухоохладителя.

2. От места установки зависит форма самого аппарата.

3. От того какая вода будет зависеть выбор материала изготовления: несущей трубы, трубных досок, водяных камер.

- трубка: латунь, мельхиор, нержавеющая сталь. Последние для работы с водой с большим солесодержанием.

- трубные доски: ст3сп5, ст20, 09Г2С, 12Х18Н10Т.

- водяные камеры: ст3сп5, 12Х18Н10Т.

4. Материал корпуса и всех остальных элементов воздухоохладителя подбирается в зависимости от окружающей среды.

- ст3, 12Х18Н10Т.

Кроме того воздухоохладитель может быть изготовлен полностью из нержавеющей стали, для работы в условиях агрессивной среды, для поддержания постоянной работоспособности и увеличения срока эксплуатации.

4. Четвертое -

Подбор воздухоохладителя по известным параметрам и технические характеристики воздухоохладителей

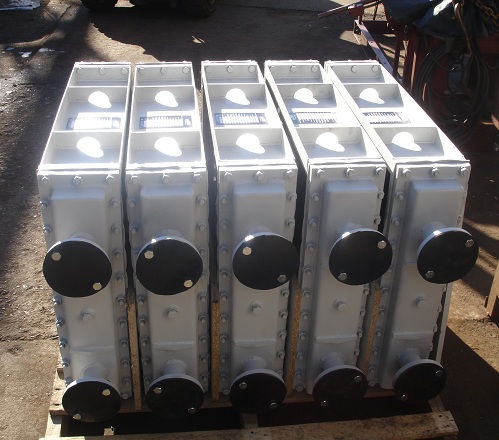

воздухоохладитель во

Наиболее широкий ассортимент моделей воздухоохладителей во мощностью охлаждения от 7 кВт до 1200 кВт.

воздухоохладитель во



Модель Исполнение Тепловой поток, кВт Расход воды, м3 Расход воздуха, м3  Температура охлаждающей воды, 0С   Температура охлажденного воздуха, 0С   Аэродинамическое сопротивление, Па  Гидродинамическое сопротивление, МПа  Наибольшее рабочее давление воды, МПа  Масса, кг

Генератор,

двигатель,

возбудитель

Номер чертежа нашего завода


ухл4  т4  ухл4  т4  ухл4  т4
во-7/700   Н, М, М2, М5 7 15 0,57 30 40 40 50 157 220 0.017 0.3 90
во-10/800 10 4.3 0.5 30 40 40 50 157 0/017 0.3 90 УЗМП.065178.149-03 ВО
во-11/900 11 10 0.35 30 - 40 - 100 - 0.001 0.5 105
во-12/990 12 10 0.7 30 - 40 - 73 - 0.014 0.2 86
во-14/950 14 6.0 0.625 30 40 40 50 157 220 0.026 0.3 114 УЗМП.065178.020-01 ВО
во-14/1000 14 5.4 1 30 40 40 50 52 52 0.042 0.6
во-15/950 15 15 1.1 30 35 40 45 590 590 0.05 0.35 100
во-17/1100 17,5 7.5 0.275 36 43 127 0.049 0.3 168
во-20/1100 20 8.6 1.0 30 40 40 50 167 243 0.03 0.3 140 УЗМП.065178.018-03 ВО
во-20/1320 20 9 1.4 30 40 40 50 60 60 0.12 0.6
во-30/530 30 25 2.1 30 - 40 - 353 - 0.020 0.6 147
во-30/1100 30 15 0.55 33 40 90 0.049 0.3 168
во-30/1510 30 14.4 1.7 30 35 40 45 57 57 0.08 0.6
во-32/1320 32,5 10 1.7 36 43 334 0.03 0.3 270
во-34/550 34 20 1.5 30 - 40 - 200 - 0.001 0.3 228
во-38/655 38 7.5 2.0 30 - 40 - 200 - 0.005 0.5 243
во-38/1100 38 15 1.5 30 35 40 45 1100 1100 0.03 0.3 117 УЗМП.065178.017 ВО
во-40/670 40 25 2.6 30 - 40 - 334 - 0.03 0.6 161
во-40/800 40 30 2 33 38 40 45 128 177 0.04 0.3 314  ДВДА-260/79-20-24У3
во-42/830 42 42-57 1.6-2.2 30 - 40 - 215-440 - 0.02 0.3 422
во-42/1345 42,5 25 1.5 33 38 40 45 186 294 0.041 0.5 200
во-45/750 45 34 2.9 30 - 40 - 338 - 0.040 0.6 169
во-45/750 45 24 2.0 30 - 40 - 200 - 0.010 0.5 224
во-46/1510 46 13 2.1 30 35 40 45 215 215 0.07 0.3 295 УЗМП.065178.093 ВО
во-46/1510 30 14.4 1.7 30 35 40 45 57 57 0.08 0.6 185 УЗМП.065178.093 ВО
во-50/470 50 30 2.27 30 35 40 45 461 461 0.02 0.3 250
во-50/780 50 4.7 1 30 35 40 45 200 200 0.005 0.5
во-50/800 50 10 2.8 30 - 40 - 1100 - 0.008 0.5 200
во-50/850 50 34 3.3 30 - 40 - 338 - 0.050 0.6 180
во-50/1000 50 10 4.2 30 - 40 - 950 - 0.006 0.5 300
во-50/1320 14 5.4 1,0 30 40 40 50 52 52 0.042 0.6 123
во-50/1320 20 9.0 1.4 30 40 40 50 60 60 0.12 0.6 140
во-50/1320 50 15 1.74 33 40 229 - 0.03 0.3 270
во-50/1535 50 17,5 1.8 - 43 - 50 - 228 0.06 0.3 345
во-55/1360 55 33.3 3.42 30 35 40 45 113 157 0.071 0.2 396
во-56/700 56 40 2.75 30 35 40 45 96 135 0.026 0.3 448
во-56/1345 56,3 25 2.25 33 33 40 40 441 589 0.085 0.5 220
во-57/830 57 20 2.5 30 - 45 - 440 - 0.012
во-60/1000 60 42 3.9 30 - 40 - 343 - 0.060 0.6 193
во-60/1310 60 15 2.0 30 - 40 - 200 - 0.030 0.6 245
во-60/1550 60 25 1.5 33 - 43 - 46 - 0.007 0.3 335
во-64/1100 64 15 3.5 30 - 40 - 200 - 0.010 0.5 305
во-68/900 68 50 3.5 30 35 40 45 96 135 0.045 0.3 488
во-70/788 70 30 2.3 32 35 40 45 388 388 0.1
во-70/1000 70 18.5 1.8 30 - 40 - 206 - 0.069 0.3 250
во-70/1200 70 42 4.7 30 - 40 - 353 - 0.070 0.6 216
во-70/1250 73 36.5 2.5 30 - 40 - 385 - 0.021
во-70/1535 70 25 2.0 33 - 40 - 245 - 0.06 0.3 345
во-74/1540 74,5 25 1.8 33 - 40 - 475 - 0.018 0.8 215
во-76/1010 52-76 10.5-28.8 1.6-4.0 30 35 40 45 81-407 81-407 0.015-0.042 0.3 340 УЗМП.065178.162 ВО
во-76/1010 80 25.2 1.6 30 35 40 45 74.6 74.6 0.085 0.6 215 УЗМП.065178.066 ВО
во-80/1250 80 10 6.9 30 - 40 - 1050 - 0.020 0.5 380
во-80/1900 80 25 2.125 33 33 40 40 201 241 0.045 0.5 276 УЗМП.065178.065-10 СБ
во-82/1540 82,5 25 1.9 35 35 45 45 508 508 0.018
во-82/2010 82,5 24 3.3 25 - 35 - 100 - 0.052 0.5 300
во-82.5/1540 82.5 25 1.9 35 35 45 45 508 - 0.018 0.8 230
во-90/940 90 83 9.6 30 - 40 - 208 - 0.06
во-90/1450 93 36.5 3.5 30 - 40 - 522 - 0.024
во-91/1500 91 24 5.0 30 - 40 - 450 - 0.012 0.4 450
во-95/1200 95 25 4.2 20 25 35 40 105 - 0.029
во-100/1200 100 28 4.0 30 - 40 - 222 - 0.0005 0.15 525
во-100/1220 100 67 3.34 25 - 35 - 180 - 0.03
во-100/1400 100 18 8.3 30 - 40 - 870 - 0.04 0.5 460
во-100/1800 100 18 13.9 30 - 40 - 870 - 0.03 0.5 700
во-106/1000 106 37.5 6.0 20 - 35 - 334 - 0.04 0.3 400
во-112/1500 112 25 4.2 20 25 35 40 126 - 0.028
во-115/1510 78-115 15.7-43.1 2.2-6.2 30 35 40 45 75-440 75-440 0.017-0.027 0.3 422 УЗМП.065178.065-1
во-115/1510 78-115 15.7-32.7 2.2-6.2 30 35 40 45 75-440 75-440 0.019-0.080 0.5 315
во-115/1590 115 43.1 6.2 30 - 40 - 440 - 0.027 0.3 422
во-120/1250 120 25 2.5 30 - 40 - 112 - 0.017 0.5 430
во-125/1600 125 44 5.6 30 35 40 45 118 118 0.12 0.5 490
во-130/1400 130 37.5 4.2 28 35 35 40 133 - 0.0247
во-140/1448 140 60 4 30 - 40 - 276 - 0.006 0.3 605
в0-140/1638 140 75 4 33 - 43 - 310 - 0.008 0.4 910
во-140/2150 137 60 4 30 - 40 - 27.6 - 0.006
во-146/1510 146 43.1 5 30 35 40 45 206 206 0.07 0.5 385
во-146/1510 146 70 5 30 35 40 45 206 206 0.031 0.3 540
во-150/1500 150 42 5 30 - 40 - 206 - 0.045
во-150/1770 150 40 7 30 - 40 - 704 - 0.08 0.4 930 УЗМП.065178.223 ВО
во-150/2090 150 40 7 3- - 40 - 196 - 0.08 0.4 525 УЗМП.065178.179 ВО
во-158/1320 112 32.4 2.3 30 40 40 50 42 42 0.1 0.6 385 УЗМП.065178.158-10 СБ
во-158/1510 108-158 21.6-59.3 3.4-8.5 30 35 40 45 88-445 88-445 0.016-0.023 0.3 530
во-158/1510 108-158 21.6-44.9 3.4-8.5 30 35 40 45 88-445 99-445 0.019-0.080 0.5 395
во-158/1510 160 36 3.4 30 40 40 50 75 75 0.13 0.6 420
во-160/1280 160 25 5.0 30 - 40 - 200 - 0.010 0.5 483
во-160/1280 160 25 5.0 25 - 40 - 200 - 0.010 0.5 483
ВО-160/1510-60- 4АЗМ-8000/6000 УХЛ4
во-165/2200 109-165 15.7-43.1 3.5-8.8 30 35 40 45 98-559 98-559 0.038-0.136 0.3 630
во-165/2200 109-165 14.4-36.6 3.5-8.8 30 35 40 45 98-559 98-559 0.030-0.135 0.5 380
во-165/2200 109-165 14.4-36.6 3.5-8.8 30 - 40 - 450 - 0.030 0.5 380
во-188/2200 188 44 7.5 30 35 40 45 122 122 0.13 0.5 595
во-194/2510 133-194 31.3-86.0 4.0-10.2 30 35 40 45 88-434 88-434 0.034-0.089 0.3 565
во-194/2510 133-194 28.8-65.4 4.0-10.2 30 35 40 45 88-434 88-434 0.02-0.07 0.5 425
во-204/2010 133-204 18-45 5.0-12.6 30 35 40 45 108-544 108-544 0.024-0.096 0.5 460
во-220/1714 220 80 5.5 30 35 40 45 423 423 0.016 0.3 655
во-240/2600 240 62 12 30 35 40 45 206 206 0.23 0.5 670
во-267/2510 184-267 43.1-118.2 5.4-13.8 30 35 40 45 88-427 88-427 0.034-0.089 0.3 710
во-267/2510 184-267 43.1-118.2 5.4-13.8 30 35 40 45 88-428 88-428 0.02-0.07 0.5 540 УЗМП.065178.ХХХ ВО
во-270/3350 270-300 43,1-90 5.4-13.8 30 35 40 45 88-427 0.02-0.07 0.3 850
во-280/2000 280 35 6 25 30 35 40 332 332 0.032 0.2 675
во-283/2440 367 253 112 16 - 35 - 127 - 0.035 0.2

во-308/1555

465
100
7
919
6БС392640
во-325/2100 325 112.5 6.25 33 - 40 - 431 - 0.073 0.3
во-325/2740 325 150 10 30 - 40 - 175 - 0.035 0.3
во-375/2510 375 90 15 35 45 16 35 137 - 0.2 0.3
во-380/2000 380 14 10 30 - 40 - 700 - 0.010 0.7 2340
во-380/2300 380 50 14.2 15 30 35 50 829 1185 0.035 0.3 575
во-465/1555 465
100
7
919
6БС.392.640
 во-543/3340 543
145
12
 33 3854.В.00.00.00.СБ
во-1200/2000 1200 275 36 30 - 40 - 550 - 0.035 0.3
во-2100
во-245/1560
245
75
7
33
40
127
0.024
0.6
во-6300



воздухоохладитель воп

Серия воздухоохладителей воп имеет некоторые конструктивные особенности изготовления во внутреннем устройстве и в способе установки на оборудование. Например воп 12 имеет 4 секции воздухоохладителя.



воздухоохладитель воп

Модель Исполнение Тепловой поток, кВт Расход воды, м3 Расход воздуха, м3  Температура охлаждающей воды, 0С   Температура охлажденного воздуха, 0С   Аэродинамическое сопротивление, Па  Гидродинамическое сопротивление, МПа  Наибольшее рабочее давление воды, МПа  Масса, кг

Генератор,

двигатель,

возбудитель

Вариант чертежа Номер чертежа нашего завода
ухл4  т4  ухл4  0.2 УЗМП.065178.071 ВО
воп-3 Н, М, М2, М5 140 60 4 40 250 0,025 0,3 900
2воп-3 100 80 4 33 т2-6-2
воп-10 65 25 3 28 - 35 - 115 - 0.07
воп 12 175 100 12 30 40 1130 т2-12-2
воп 18-250 20 15 0.9 30 40 900 0.025 0.2 130 ВТ 170С-300 генератор ТВС 300 6тх.392.011

воп 19,5-8-2450
УЗМП.065178.203 ВО

воп-22-990

6вк.392.023

25 15 1.5 33 40 100 0.025 0.2
воп-24 181 42 7 30 - 40 - 78 - 0.16
воп-25 325 150 10 30 - 40 - 175 - 0.035 0,2 1775
воп-32,5 115 25 4.5 20 - 35 - 420 - 0.01
воп-58 38 15 1.5 33 35 40 45 100 100 0.025 0,2 200

воп-58х1100

6бс.392.192

ВТ-450-3000
воп 75 275 68 9 33 40 0.2 т2-50-2
воп-84

воп 86/6-800

ч.6БС.392.356

воп-120 55 11 2 30 - 40 - 150 - 0.02
воп-150



воздухоохладитель вуп

Тепловой поток воздухоохладителей вуп лежит в диапазоне от 50 до 500 кВт, но может быть и больше. Устанавливаются в некоторых случаях парами.



воздухоохладитель вуп

Модель Исполнение Тепловой поток, кВт Расход воды, м3 Расход воздуха, м3  Температура охлаждающей воды, 0С   Температура охлажденного воздуха, 0С   Аэродинамическое сопротивление, Па  Гидродинамическое сопротивление, МПа  Наибольшее рабочее давление воды, МПа  Масса, кг  Электрическая машина Вариант чертежа Номер чертежа нашего завода

ухл4  т4  ухл4  т4  ухл4  т4
вуп-6х16х1000-6  Н, М, М2, М5 50 17 2 25 - 35 - 176 - 0.0335 стм-1500-2 6ВЖ392.025
вуп-16х6х1500-4 70 25 3 35 - 45 - 206 - 0.03
вуп-16х6х1800-4 124 25 7 25 - 35 - 313 - 0.0415
вуп-16х6х2000-4 146 45 5 25 - 35 - 176 - 0.106
вуп-16х6х2200-4 200 45 5 25 - 35 - 185 - 0.106
вуп-16х6х2500-2 160 19 7 12 - 35 - 290 - 0.066
вуп-22х6х1500-4 180 48 7 26 - 35 - 434 - 0.056 0.3 570 УЗМП.065178.159 ВО
вуп-22х6х2000-4 150 33 6 25 - 35 -
вуп-22х6х2200-2 146 50 5 25 - 35 - 0.04
вуп-22х6х2500-2 340 28 12 33 - 40 - 140 - 0.07 0,5 1050

бБС 392.093-098

бБС 392.099-104

вуп-23х6х1800-6 158 35 6 25 - 35 - - 0.09
вуп-28х6х2200-6 284 33 10 16 - 35 - 130 - 0.07
вуп-28х6х2600-6 357 63 16 25 - 35 - 244 - 0.17
вуп-44 х6х2510-6 490 75 12 20 - 35 - 61 - 0.15



Вариант обозначения при заказе в производство



Воздухоохладитель ВУП вертикальный на катках ВУП 22x6x2500-2 ч.бБС 392.093-098.

Воздухоохладитель ВУП подвесной на катках с ответными фланцами и установкой термометра  ВУП 22x6x2500-2 ч.бБС 392.099-104.

Наше обозначение чертежей номер чертежа УЗМП.

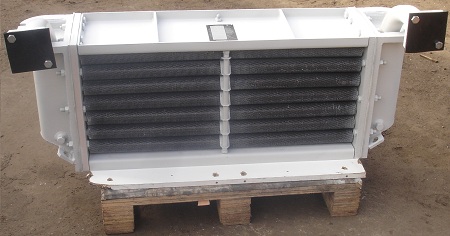

воздухоохладитель вб

Предназначены для установки в систему охлаждения небольших электродвигателей. О воздухоохладителях типа вб читайте более подробно при необходимости.

Модель Исполнение Тепловой поток, кВт Расход воды, м3 Расход воздуха, м3  Температура охлаждающей воды, 0С   Температура охлажденного воздуха, 0С   Аэродинамическое сопротивление, Па  Гидродинамическое сопротивление, МПа  Наибольшее рабочее давление воды, МПа  Масса, кг  Двигатель Старый чертеж Номер чертежа нашего завода

ухл4  т4  ухл4  т4  ухл4  т4
вб 20  Н, М, М2, М5 14 20 0.4 30 - 40 - 300 - 143 СТД-630-23У4  УЗМП.065178.134
вб 20 17,5 20 0.5 30 - 40 - 300 - СТД-800-23У4  УЗМП.065178.134
вб 20 21 20 0.63 30 - 40 - 300 СТД-1000-23У4  УЗМП.065178.131-10 СБ
вб 36 23 20 0.63 30 - 40 - 400 - 125 СТД-1250-23У4  УЗМП.065178.134
вб 36 28 20 0.8 30 - 40 - 400 СТД-1600-23У4  УЗМП.065178.134
вб 36 34 20 1.05 30 - 40 - 400 - СТД-2000-23У4  УЗМП.065178.134
вб 50х980 36 19 1.05 30 - 40 - 125 145 СТД-2500-23У4  УЗМП.065178.133 ВО
вб 50 44 21 1.25 30 - 40 - 125 180 СТД-3150-23У4  УЗМП.065178.133 ВО
вб 70 53,5 26 1.6 30 - 40 - 125 180 СТД-4000-23У4
вб 70 64 28 2 30 - 40 - 180 180 СТД-5000-23У4
вб 70 77 34 2.5 30 - 40 - 162 СТД-3150-23У4   УЗМП.065178.033 ВО
вб 70х980 СТД-3150-23У4 6вж 392.165-08
вб 90 34 2.5 30 40 235 СТД-6300-23У4
вб 90 90 37 3.5 30 - 40 - 243 410

СТД-3150-23У4

СТД-8000-23У4

вб 140 140 37 4.25 30 - 40 - 157.5  480

СТД-10000-23У4

СТД-12500-23У4





Мы можем выполнить расчет воздухоохладителя с требуемыми техническими характеристиками. Расчет воздухоохладителя производится на основании предоставленных входных данных.

Если есть сомнения в выборе воздухоохладителя позвоните в нашу компанию или направьте запрос и мы окажем все необходимые консультации!

Телефон:+7 351 270-94-54, Факс:+7 351 217–98–99, Электронная почта: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript















Добавить комментарий


111
главная Воздухоохладители в промышленности и энергетике Подбор воздухоохладителя во, воп, вуп, вб
Яндекс.Метрика

© ural-mep.ru, МеталлЭкспортПром, 2008-2015 | Все права защищены


Завод сертифицирован по системе менеджмента качества ISO 9001-2011 (ISO 9001:2008)



Новые сертификаты

В связи с новыми правилами 2014 года на изготовление аппаратов нашим заводом проводится работа по разработке новых технических условий и сертификатов на производимую продукцию.

Мобильные версии сайта
