Устройство и принцип работы водяного воздухоохладителя


Рубрика: воздухоохладители промышленный тип



Определение - водяной воздухоохладитель потому так и называется водяной, что используется в качестве охладителя, вода.



Назначение - охлаждать нагретый воздух при работе электродвигателей, турбин, гидрогенераторов.

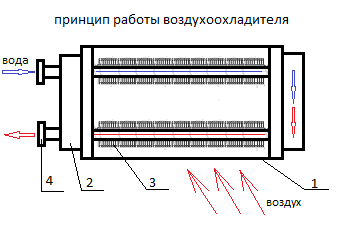

Устройство -

корпус (1), водяные камеры (2), оребренные трубы биметаллические (3), фланцы (4).

  1. Корпус - объединяет все элементы.
  2. Водяные камеры - служат для направления потоков воды.
  3. Оребренные трубы биметаллические - основной теплообменный элемент.

Шаг, высота и толщина ребер, диаметр несущей трубки и оребрения рассчитаны для максимального принятия теплоты. Алюминий выбран из-за его свойств хорошо принимать и рассеивать энергию нагрева.  Материал несущей трубки выбирается от условий работы и качества воды.

4. Фланцы - предназначены для присоединения трубопроводов для подвода и отводы воды.



Принцип работы водяного воздухоохладителя



Охладитель водяной, устанавливается в электромашину в зону прохождения и отвода воздуха от работающих частей, используемого для их охлаждения.

Корпус воздухоохладителя выполняется открытым и горячий воздух проходит через теплообменные трубки (1) расположенные внутри его.Теплота передается оребрению труб, выполненному из алюминия. Далее на саму несущую трубу и "снимается" проходящей по трубке охлаждающей водой. Температура охлаждающей воды должна быть в пределах 30 0С для аппаратов работающих в условиях умеренно-холодного климата и 35-40 0С для аппаратов установленных в зоне тропического климата.

Температура охлажденного воздуха при подборе воздухоохладителя не более 40 0С для умеренного климата и 45-50м0С для тропического климата.

Технические характеристики воздухоохладителей во можно посмотреть в таблице.



воздухоохладитель водянойОхлаждение -

в принимающий фланец подается вода, правильнее будет сказать вода подается через трубопровод, который соединяется с теплообменником при помощи фланцевого соединения с использованием приварных плоских стальных фланцев и через него попадает в водяную камеру и далее в часть трубок, проходит через них и попадает в другую камеру и далее в следующую группу труб и через них возвращается в первую водяную камеру. Так вода проходит несколько циклов и выходит из отдающего фланца.

Водяные камеры изготовлены так, чтоб распределять и направлять потоки воды по определенной группе труб.

Теплота нагретого воздуха передается оребренной части и распределяется на саму несущую трубку и через нее на воду проходящую внутри.

Таким образом охлаждается воздух используемый в системах охлаждения электромашин.



Примечание - Рисунок выполнен схематично и отражает один цикл прохождения охлаждающей жидкости. Ходов может быть от одного, до шести.



Виды охладителей

Водяные охладители производятся серии во, воп, вуп и вб.

При необходимости можно ознакомиться с характеристиками воздухоохладителей воп и вуп и посмотреть материал воздухоохладитель вб для электрических двигателей.



Купить водяной воздухоохладитель - заполните опросный лист , если не знаете модель воздухоохладителя, а если знаете номер модели и чертежа, то отправьте заявку на факс или электронную почту.


Полезные ссылки




подбор возлдухоохладителя подбор воздухоохладителя по заданным техническим характеристикам
