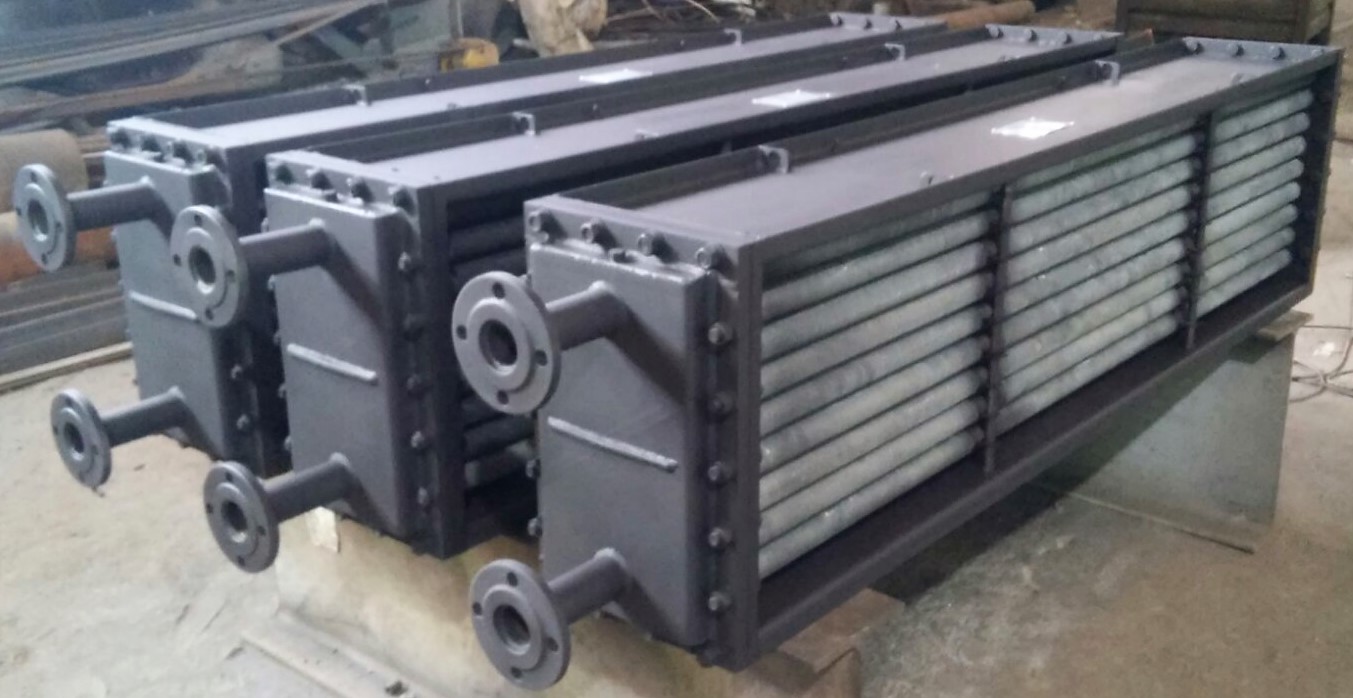

Производство воздухоохладителя ВО-80/1900

Воздухоохладитель  ВО-80/1900 относится к промышленному оборудованию, предназначенному для охлаждения воздуха в закрытых системах крупных электромашин —  электродвигателей, гидрогенераторов, преобразователей, возбудителей.

Более подробную информацию про Воздухоохладители ВО можно посмотреть здесь.

Номер нашего чертежа воздухоохладителя ВО-80/1900  УЗМП.065178.065-0000010СБ

IMG 339adef5e281df1e299817c7f30efdc2 V

Устанавливается охладитель в высоковольтные асинхронные электродвигатели с воздушной системой охлаждения.

Вариант обозначения:

Воздухоохладитель ВО-80/1900-51 М2-УХЛ4, где 80 - максимальный тепловой поток или мощность, которую может отводить один воздухоохладитель,1900 - расстояние между трубными стенками, 51 - индекс разработки охладителя, М2 - вариант исполнения, УХЛ4 - климатическое исполнение - аппарат работающий в умеренно холодном климате.

Какая вода используется или будет использоваться для охлаждения можно посмотреть в нашей таблице. См. нормы воды.

Технические характеристики воздухоохладителя ВО-80/1900

Тип Тепловой поток, кВт, не менее Расход воды, м3/ч Расход воздуха, м3/с Температура охлаждающей воды, 0С Температура охлажденного воздуха, 0С Аэродинамическое сопротивление, Па Гидродинамическое сопротивление, МПа Наибольшее рабочее давление воды, МПа Масса, кг, не более
ВО-80/1900 80 25 2,125 33 40 201 0,045 0,5 280

Материалы исполнения воздухоохладителя ВО-80-1900

Теплообменные трубы — латунь Л68 ф19х1 с аллюминиевым оребрением АД1 наружним диаметром ф43мм, трубные доски — ст.20, фланцы — ст.20.

Заказать воздухоохладитель ВО-80/1900

Мы можем выполнить расчет воздухоохладителя с требуемыми техническими характеристиками. Расчет воздухоохладителя производится на основании предоставленных входных данных. Если есть сомнения в выборе позвоните в нашу компанию или направьте запрос и мы окажем все необходимые консультации!

Телефон:+7 351 270-94-54,+7 351 217–98–99 или отправьте запрос на электронную почту Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript .
