Спирально-навивные оребренные трубы



Технология включает накатку рифлений на исходных трубах и спиральную навивку ленты  L – образного сечения.

Зарубежными аналогами являются оребренные трубы выпускаемые  фирмами Spiro Gilles (Франция), GEA (Германия), McElroy (США) и др.

Новизну представляет способ гибки спирали, заключающийся в приложении к плоскости ленты аксиального давления и крутящего момента. Одновременно с гибкой происходит вдавливание малой полки L – образной спирали в рифления на трубе, что обеспечивает надежный механический и тепловой контакт и выгодно отличает эту технологию от зарубежных аналогов, в которых прокатка полки спирали осуществляется роликом после формирования витка спирали.

 По сравнению с зарубежными аналогами новая технология имеет ряд преимуществ:

- более надежный контакт оребрения с трубой т.к. одновременно с гибкой происходит вальцовка малой полки L – образной спирали в рифления на трубе

- увеличение площади теплообмена (до 15%) при равных геометрических параметрах, связанное с особенностями технологии за счет наличия кольцевого участка рифленой поверхности на одной из сторон витка спирали, что в конечном итоге повышает коэффициент оребрения ?.

Рабочий диапазон температур, например, для биметаллических труб составляет  до +300?С  (ГОСТ Р 51364-99).

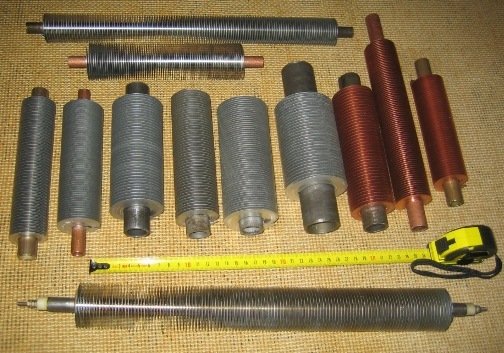

Изготавливаемые по этой технологии оребренные трубы применяются в теплообменных устройствах различного назначения: аппаратах воздушного охлаждения, калориферах, конвекторах, маслоохладителях, радиаторах, теплоутилизаторах, ТЭН.

Параметры труб

1. Диаметр несущей трубы                     D                         от 12 мм до 40 мм

2. Материал трубы                                                              сталь, медь, латунь, алюминий

3. Диаметр по оребрению                       Dореб                до 3D

4. Шаг оребрения                                     t                          от 2,5 мм до 10 мм

5. Коэффициент оребрения                    ?                         до 22 и более

6. Материал оребрения                                                      лента из алюминия, меди

7. Длина труб                                           L                         до 12 м

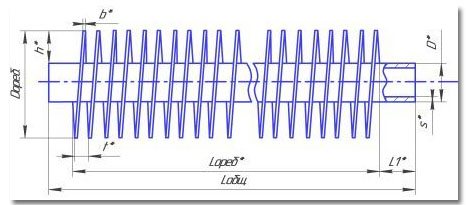

                спирально оребренные трубы - схематический чертеж



Стандартные размеры

 диаметр оребрения (мм)коэффициент оребрения
оребренная труба с несущей трубой ?16,19,20 ? 39;43,44; ? 5217,4; 30
оребренная труба с несущей трубой ?25 ? 47,49; ? 56; ? 579; 14,6; 20; 22.
оребренная труба с несущей трубой ?38 ? 62; ? 70 7,8; 16,2



По требованию заказчика могут изготавливаться спирально оребренные трубы с другими характеристиками
