Трубный пучок теплообменного аппарата



Трубный пучок это основа практически любого теплообменного аппарата. Это основная его часть. За счет него осуществляется теплообмен, поэтому насколько грамотно будет спроектирован, рассчитан и изготовлен пучок, будет зависеть и работа всего теплообменника.

При чем важную роль играют все компоненты производственного процесса. Теоретический расчет даст параметры которые должен обеспечить узел, геометрические размеры и устройство. Материалы обеспечат нужный уровень теплообмена и устойчивость к протекающим внутри средам. Профессионализм рабочих обеспечит нужный уровень качества сборки и дальнейшие гарантии эксплуатации. Пучок сделать сложнее, чем сам аппарат, так как нужно учесть много параметров, без которых это всего лишь набор трубок. Поэтому доверяйте работу специалистам!





трубный пучок





Изготовление трубных пучков подогревателей псв



Трубные системыподогревателей псв может поставляться отдельно по желанию заказчика.

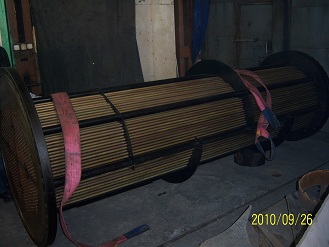

На изображении трубная система подогревателя сетевой воды ПСВ-200-7-15.








Пучки в основном набираются из гладких  латунных труб марки Л68 диаметром 19 мм со стенкой 1 мм.

Возможно изготовление трубных систем набранных из профилированных труб коррозионно-стойких марок стали  12Х18Н10Т (08Х18Н10Т), а так же МнЖмц, кроме того применяются трубки из титана.

Применение в трубных пучках профилированной трубы с кольцевой или спиральной накаткой позволяет повысить мощность подогревателя на 20 % и выше.

Для заказа трубного пучка подогревателя псв просьба обратиться в отдел сбыта и указать номер подогревателя.

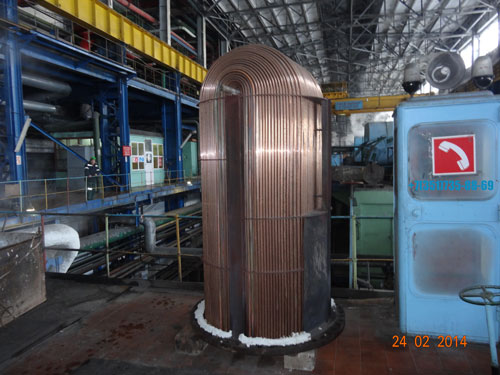

Трубный пучок подогревателя низкого давления пн и пнд



Для всех подогревателей типа пн возможно изготовление пучков, как отдельной комплектующей.



Трубные пучки по техническому заданию



Если нет номера теплообменника, его маркировки, то возможно разработать трубный пучок по вводному техническому заданию.

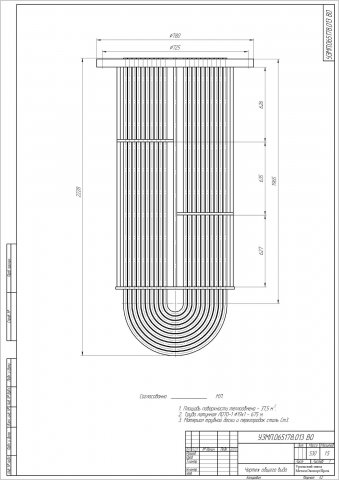

Трубный пучок по чертежам



Любой трубный пучок мы можем изготовить по имеющимся чертежам заказчика. Для этого направьте чертеж на электронную почту или воспользуйтесь формой заявок ниже. Кроме того мы можем сами разработать нужные чертежи.



Трубный пучок по чертежу
Трубный пучок по чертежу

 Трубные пучки по чертежам

Трубный пучок может быть изготовлен нашим заводом по нашим и вашим чертежам.

Возможно ознакомиться с наиболее распространенными теплообменными аппаратами.

Если такового нет, то мы можем разработать или использовать имеющиеся у вас чертежи или эскизы.

Наши телефоны: +7(351)735-88-69. Электронная почта: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript







Нестандартные трубные пучки



В основном для всех теплообменников есть уже стандартные пучки по известным чертежам, но предприятий много кто делал раньше, поэтому могут быть различия в исполнении и вроде бы стандартный пучок, а не встает на место старого или в старый корпус. Для этого мы разрабатываем не стандартный трубный пучок с учетом всех мелочей  для того, чтобы его можно было установить легко на место старого.

Либо разрабатываем свои варианты учитывая пожелания заказчика и все требования предъявляемые к таким работам. Ведь в пучке главное эффективный теплообмен, надежность соединения теплоотдающих элементов попросту трубок с трубными досками или решетками и применение надежных и качественных материалов, к тому же правильно подобранных материалов для изготовления теплообменников и  выбор вида труб, либо гладкие, либо профилированные, либо оребренные или монометаллические.



Выводы

  1. если вам нужно изготовить надежный, качественный и правильный пучок звоните по телефонам ниже и отправляйте информацию, которая у вас есть на электронный адрес.
  2. доверяйте работу профессионалам
  3. платите за качественные пучки.



Телефон:+7 351 270-94-54, Факс:+7 351 217-98-99, Электронная почта: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript и Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript .





Образцы теплообменников нашего производства





Доброго вам настроения, всего самого наилучшего и заказывайте качественные теплообменники и трубные пучки на Уральском заводе МеталлЭкспортПром!





...
