Производимые трубные пучки к теплообменникам


Трубные пучки целесообразно менять практически для всех подогревателей при условии, что корпус целый, и для некоторых маслоохладителей. В частности замене подлежат трубные пучки маслоохладителей м-240м и м-540м.



PDF  | Печать |  E-mail

Изготовление обечаек

ООО "МеталлЭкспортПром" изготовит обечайки толщиной от 300 мм до 8000 мм, которые представляют из себя цилиндрический или конический обод, используемый для изготовления труб при помощи сварки отдельных сегментов в одно целое.

1584609237798  IMG 20191127 172748  1584609253938

                                            На фотографии изображены обечайки нашего производства!



Стоимость услуг вальцовки и гибки обечаек зависит от  типа металла, толщины обрабатываемого металла, радиус изгиба и от объема заказа.

По просьбе заказчика, можем выполнить не стандартные размеры обечаек.

Вальцевание обечаек

Вальцевание (вальцовка) – это процесс гибки металлической заготовки, в результате которого заготовка принимает цилиндрическую, конусообразную, либо овальную форму. Вальцовка относится к методам холодной деформации, поскольку в процессе обработки материал не подвержен действию высокой температуры.

Вальцовка (вальцевание) металла является наиболее важным этапом из тех, что входят в производство обечаек.

Гибка металла – это технологичесий процесс, придающая металлическому листу или профилю изгиб вдоль выбранного направления. Основным преимуществом гибки является то, что при данной операции исключается применение сварки.

Этапы производства обечаек

  1. Очистка листа;
  2. Разметка и резка заготовок;
  3. Обработка кромок под сварные швы;
  4. Сборка заготовок;
  5. Сварка листовых заготовок;
  6. Штамповка обечаек;
  7. Сварка продольных швов;
  8. Калибровка и тщательный контроль.

Материалы для изготовления обечаек



  • Углеродистые и низколегированные стали – Ст3, 09Г2С, 20;
  • Коррозионно-стойкие и жаропрочные стали – 08(12)Х18Н10Т;
  • Котельные стали по ГОСТ 5520-79 – 09Г2С, 20К, 17Г1С, 12ХМ.

Наше оборудование позволяет работать с листами шириной до 2200 мм.

Заказать обечайку

Для того, чтобы заказать обечайку и узнать цену и сроки изготовления свяжитесь с нами по следующим координатам.   Телефон:+7 351 270-94-54,+7 351 217–98–99, Электронная почта:  Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript .




PDF  | Печать |  E-mail

Пучок трубный с водяными камерами 395.84.ЗИП СБ2

Пучок трубный с водяными камерами 395.84.ЗИП СБ2 предназначен для охлаждения воздуха подаваемого компрессором в составе воздухоохладителя.

Исполнение трубного пучка - Вертикальное.

158098072332088

Аппарат сделан на монометаллической оребренной трубе.

 Номер нашего чертежа   УЗМП.065178.ХХХ-0000010 СБ

Технические характеристики трубного пучка

Наименование параметра Значение
Рабочая среда Охлаждающая среда (межтрубное пространство) Нагреваемая среда (трубное пространство)
Наименование среды Воздух Вода
Концентрация, % 100% 100%
Физическое состояние ( газ, пар, жидкость) газ жидкость
Класс опасности 4 -
Коррозионность да да
Тепловая нагрузка, кВт 465,2
Расход рабочих сред, м3/ч 14000 80
Температура рабочей среды, 0С:
  • Вход
  • Выход

124

37

20

-

Допустимые потери давления, МПа 0,10 0,10
Максимальная рабочая температура, 0С 130 33
Абсолютная минимальная температура, 0С -28
Рабочее давление, МПа 0,484 0,3
Расчетное давление, МПа 0,484 0,3
Кол-во труб, шт. 512
Вес, кг 1010



Гарантийный срок эксплуатации в течение 12 месяцев со дня установки, но не более 18 месяцев со дня получения оборудования заказчиком.

Мы готовы изготовить пучок трубный с водяными камерами по чертежам и эскизам, в соответствии с требованиями  заказчика.



Материальное исполнение трубного пучка

Купить пучок трубный с водяными камерами

Для того, чтобы купить Пучок трубный с водяными камерами на нашем заводе свяжитесь с нами по следующим координатам. Телефон:+7 (351) 217-98-99, Электронная почта: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript .






PDF  | Печать |  E-mail

Система трубная маслоохладителя МБ 71-100

ООО "МеталлЭкспортПром" изготовит для Вас систему трубную маслоохладителя МБ 71-100.

Система трубная маслоохладителя МБ 71-100 - предназначен для эффективного охлаждения турбинного масла.

Трубный пучок это основная часть маслоохладителя МБ. За счет него осуществляется теплообмен, поэтому насколько грамотно будет спроектирован, рассчитан и изготовлен пучок, будет зависеть и работа всего маслоохладителя МБ.

Более подробную информацию о Маслоохладителе МБ 71-100 можно узнать - здесь.

Технические характеристики системы трубной маслоохладителя МБ 71-100

Вода
Расход номинальный, м³/ч 90-126
Температура на входе, °С 35
Давление, МПа (кгс/см²), не более 0,5 (5)
Гидравлическое сопротивление, МПа (м вод. ст.), не более 0,01 (1)
Поверхность теплообмена, м² 71
Масло
Объемный расход, м³/ч 100
Температура на входе, °С 55
Температура на выходе, °С 45
Давление, МПа (кгс/см²), не более 0,5 (5)
Гидравлическое сопротивление, МПа (м вод. ст.), не более 0,08 (8)
Масса трубного пучка, кг 820

Материалы трубок - 08Х18Н10Т по ГОСТ 9941-81, трубных досок и перегородок - ст.20.

Конструкция трубного пучка маслоохладителя МБ 71-100: теплообменные трубы диаметром 16х1, трубные доски и перегородки.

Мы готовы изготовить пучок и маслоохладитель по чертежам и эскизам, в соответствии с требованиями  заказчика.

Купить систему трубную маслоохладителя МБ 71-100

Для того, чтобы купить Систему трубную маслоохладителя МБ 71-100 на нашем заводе свяжитесь с нами по следующим координатам. Телефон:+7 (351) 217-98-99, Электронная почта: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript .




PDF  | Печать |  E-mail

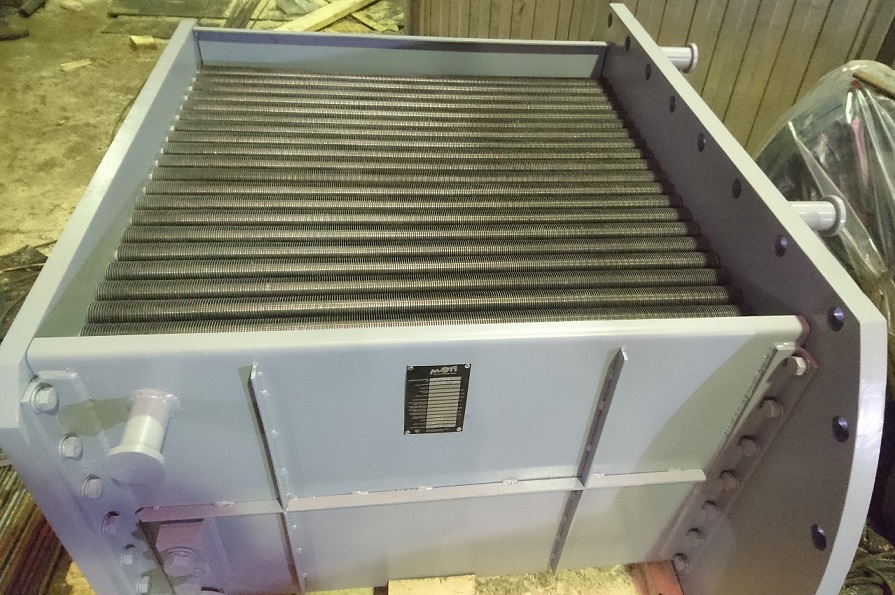

Трубный пучок ВОТ-3300



Трубный пучок ВОТ-3300 используют для охлаждения воздуха подаваемого компрессором в составе воздухоохладителя. Трубный пучок это основа практически любого теплообменного аппарата. Это основная его часть.

Вода используемая в воздухоохладителях для охлаждения должна быть очищена и соответствовать требованиям.



В зависимости от условий эксплуатации, подбирается материал трубного пучка ВОТ-3300. Он может быть изготовлен из теплообменных  труб Латунь Л68, нержавеющей трубы 12Х18Н10Т, медно-никелевых сплавов Мнж, а так же биметаллических так и монометаллических оребренных труб. Материал трубных досок - 09Г2С, ст.20, 12Х18Н10Т. В трубном пучке главное эффективный теплообмен, надежность соединения теплоотдающих элементов попросту трубок с трубными досками или решетками и применение надежных и качественных материалов.



Технические характеристики трубного пучка:

Тип трубного пучка Поверхность охлаждения, м2 Число трубок в пучке Расход охлаждения воды, м2/час Температура воды на входе Давления охлаждающей воды, кг/см2 Вес трубного пучка с водяной камерой, кг Вес воздухаохладителя с водой, кг
ВОТ-3300 3300 940 1140 30 3 5700 19150



Гарантийный срок эксплутации в течение 12 месяцев со дня установки.

По просьбе заказчика, можем выполнить не стандартные размеры трубного пучка.



Проектирование и расчет трубного пучка ВОТ-3300 производится квалифицированными специалистами, а сама конструкция в процессе изготовления строго контролируется на каждом этапе.Мы гарантируем, что каждый заказанный трубный пучок обеспечит безупречную эксплуатацию вашего теплообменного оборудования.



Заказать трубный пучок ВОТ-3300

Для того, чтобы купить трубный пучок и узнать цену и сроки изготовления свяжитесь с нами по следующим координатам.   Телефон:+7 351 270-94-54,+7 351 217–98–99, Электронная почта:  Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript .
