Производство вакуумных конденсаторов


Горизонтальный вакуумный конденсатор


У всех разъемная распределительная камера, но есть отличия:

- кожух 600-1200 мм, плоская крышка, длина трубок 3 метра и 4 метра,
- кожух 800-1200, плоская крышка, трубки 6 м,
- кожух 1400-2000, эллиптическая крышка, трубки 3 м, 4 м и 6 метров.

Вертикальный конденсатор вакуумный


У всех разъемная распределительная камера, но есть отличия:

- смещенный трубный пучок при кожухе 600-1200 мм - плоская крышка,
- расширение кожуха при диаметре 1400-2000 мм - эллиптическая крышка.

Во всех конденсаторах вакуумных устанавливаются гладкие теплообменные трубы.

Климат и сейсмичность

  • умеренный и тропический
  • сейсмичность до 7 балов.

Технические  характеристики конденсаторов вакуумных



Наименование
Значения
КВНГ, КВКГ
КВНВ, КВКВ
Поверхность теплообмена, м2
41-1190
35-1444
Внутренний диаметр кожуха, мм
 600, 800, 1000, 1200, 1400, 1600, 1800, 2000
Температура охлаждающей и конденсируемой сред, 0С
в трубах
от-20 до +60
в кожухе
от 0 до +200
от 0 до +120
Условное давление не более, МПа
в трубах
 0,6
в кожухе
 вакуум до 5 мм рт столба
 Длина теплообменных труб
600
3000, 4000
800-1200
3000, 4000, 6000
3000, 4000, 6000
1400
 4000, 6000
1600
1800
 6000
2000
Наружный диаметр и толщина стенки теплообменных труб, мм
25х2
Число ходов по трубам
2, 4, 6
 4, 6



Пример обозначения:


1000 КВНГ-1-М1/25Г-4-6-Т
Конденсатор вакуумный с кожухом 1000 мм, с неподвижными трубными решетками горизонтальный, исполнения 1, материал-М1, 25 мм гладкие трубы длиной 4 м, 6-и ходовой по трубам - шестиходовой кожухотрубчатый теплообменник, для тропического климата.


2000 КВКВ-2-М3/25Г-6-4-У-И
Конденсатор вакуумный с кожухом 2000 мм, вертикальный, исполнение 2, материал - м3, 25 мм гладкие теплообменные трубы 6 м, 4-х ходовой по трубам, для умеренного климата, с деталями для крепления изоляции.



1000 КВКВ-1-М10/25Г-4-6-Т - еще пример обозначения типа КВКВ, а все остальные данные видно из верхней таблицы, обозначения приведены для примера, так же, как и 1000 квнг - шестиходовой кожухотрубчатый теплообменник.


Заказ

Для того, чтобы заказать изготовление конденсатора вакуумного заполните опросный лист и отправьте его по факсу или на электронную почту в отдел сбыта.

Эскизы

Ниже можно посмотреть, как условно на эскизах выглядят теплообменники в том или ином исполнении.

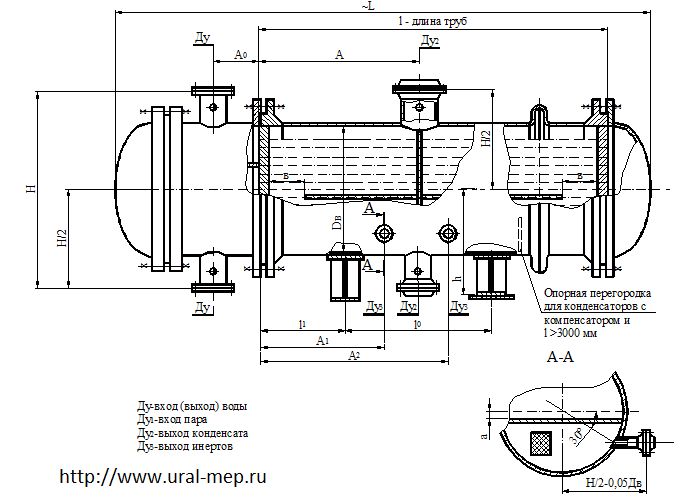

конденсаторы вакуумные типа квнг и квкг в исполнении 1

конденсатор вакуумный

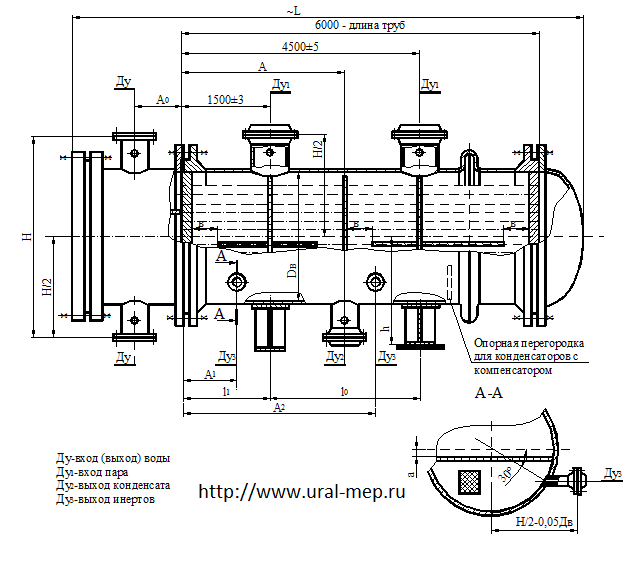

тип квнг и квкг исполнение 2

конденсатор вакуумный квнг

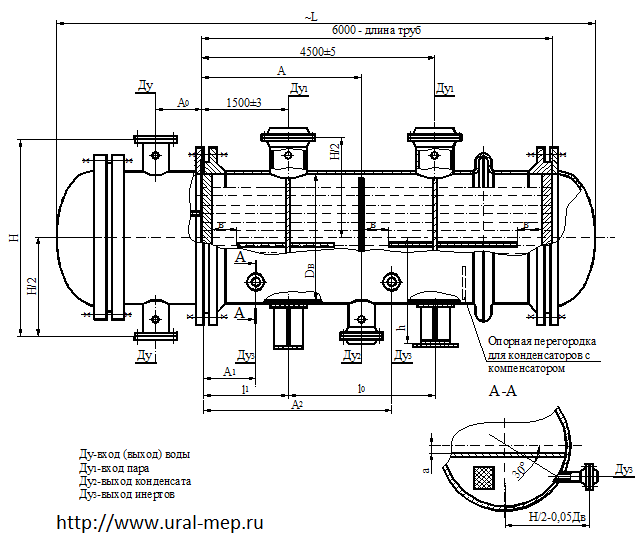

КВНГ и КВКГ исполнение 3

конденсатор вакуумный квкг

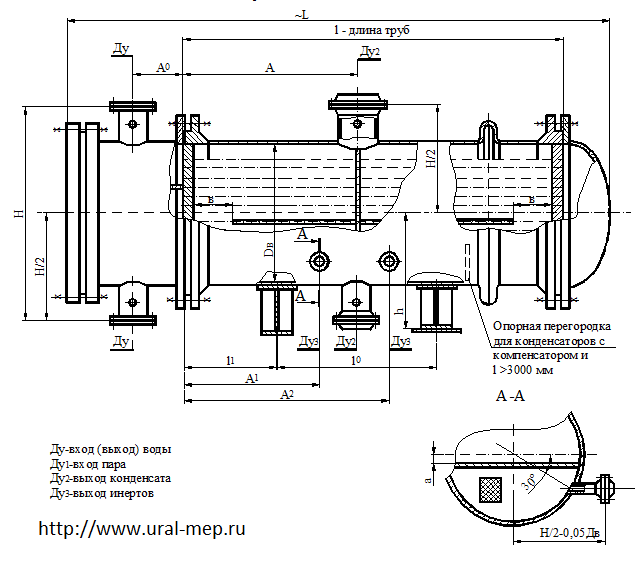

КВНГ и КВКГ исполнение 4

конденсатор вакуумный квкв




Подробные технические данные

В этой части находятся технические данные, с которыми так же можно ознакомиться пройдя по соответствующей ссылке.


Завершение

В данном материале подробно рассмотрены конденсаторы вакуумные, их технические характеристики, материалы из которых их делают, эскизы и условные обозначения. Если вопросы возникают, то мы с радостью на них ответим и тем более с радостью примем от Вас заявку на изготовление теплообменников такого типа.

Приятных Вам заказов!
