Производство маслоохладителя дц



Предназначен маслоохладитель ДЦ охлаждать масло стационарных силовых трансформаторов и автотрансформаторов, система охлаждения "ДЦ" , "НДЦ" для установки в навесные и выносные системы охлаждения.

Маслоохладитель ДЦ-180/2280-2-У1и маслоохладитель ДЦ-160.





Система охлаждения ДЦ - организация принудительной циркуляции масла и воздуха. Для организации циркуляции среды применяют насосы.
Масло охлаждающее обмотку трансформатора, движущееся внутри обмотки, смешивается с маслом движущимся вне обмотки и поступает в охладитель масла дц.
Масло засасывается в маслоохладитель дц, из верхней части бака электронасосом, проходит через него, при этом охлаждаясь, и заходит в нижнею его часть.
Рассмотрим, что из себя представляет маслоохладитель дц.

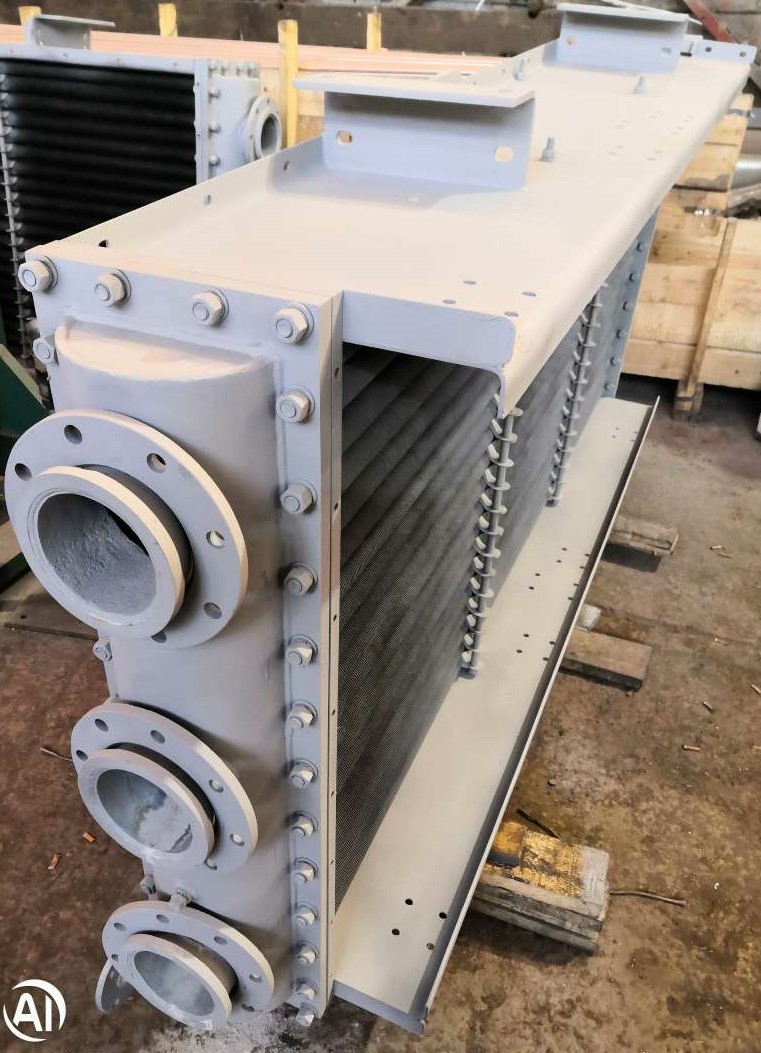

Охладитель состоит из пучка оребренных биметаллических труб, установленных в трубных досках, корпуса и передней и задней крышек.
В зависимости от организации системы охлаждения масло внутри охладителя проходит два или три хода. Количество труб зависит от мощности охладителя.

Принцип действия

Масло попадает в маслоохладитель дц через входящий фланец, проходит внутри труб, и выводится через отводящий фланец, вернее фланцами теплообменный аппарат подключается к трубопроводу, в данном случае к маслопроводу при помощи стальных плоских приварных фланцев из стали 3, 20 или 09г2с, возможно применение нержавейки 12х18н10т.  На оребрение труб подается достаточный поток воздуха для его охлаждения. Воздух нагнетается вентиляторами. Таким образом охладитель масла дц относится к группе
воздушный маслоохладитель.
На выходе из системы охлаждения устанавливается фильтр для очистки масла от механических частиц.

маслоохладитель дц

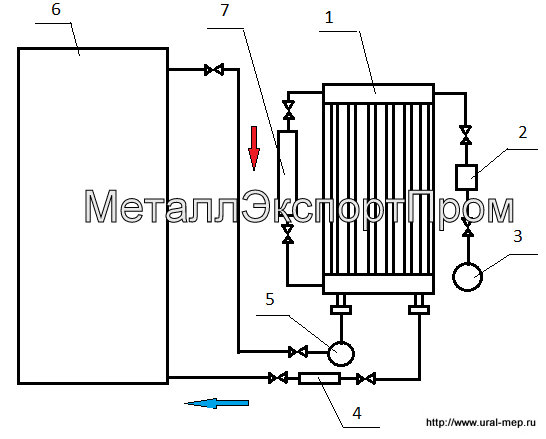

Рис. Система охлаждения дц.

1. маслоохладитель дц

2. вакуумный бачок

3. вакуумный насос

4. пластинчатый фильтр

5. электронасос

6. трансформатор

7. абсорбционный фильтр

Установка

Маслоохладители дц устанавливаются минимально парами, по два и более устройств и всегда имеют резервный маслоохладитель дц на случай
аварийных ситуаций. Включение охладителей контролируется автоматикой, но так же может быть выполнено и вручную.

Уход за маслоохладителем

Эффективность работы маслоохладителя дц проверяется температурой масла в верхних слоях бака трансформатора и не должна првешать 75-80 0С в
зависимости от мощности трансформатора, поэтому необходимо следить за нормальной работой охладителя. Для это наблюдают за его нагревом,
состоянием оребрения труб и герметичностью соединений, а так же надежностью закрепления всего аппарата.


Нагрев калорифера контролируется на ощупь.


Поверхность оребрения труб контролируется визуально и не допускается чрезмерное ее загрязнение, что существенно сказывется на эффективности теплообмена. При сильном загрязнении оребрение следует очистить механически.
Так же необходимо регулярно осматривать места соединений с маслопроводами на предмет течи, и места соединений крышек маслоохладителя дц с корпусом, так же на предмет подтекания рабочей среды и своевременно их устранять.
Воздушный маслоохладитель должен быть надежно закреплен, т.к. в работающей системе присутствуют вибрации, которые могут не только нарушить стабильную работу охладителя, но и вывести его из строя. Вибрации передаются как от вентиляторов, так и в обратную сторону, что вызывает дисбаланс крыльчатки вентилятора, снижающий качество теплообмена, а так же и не своевременный выход из строя всего вентилятора.


Таким образом для обеспечения стабильной и эффективной работы маслоохладителя дц необходимо контролировать его температуру, состояние оребрения, герметичность соединений и надежность закрепления всего агрегата.
Стабильная работа маслоохладителя дц контролируется и установленными манометрами, показывающие давление в системе.



 Технические характеристики маслоохладителя ДЦ-180/2280 и маслоохладителя ДЦ-160




Обозначение Тепловой поток, кВт Гидродинамическое сопротивление, кПа Аэродинамическое сопротивление, кПа Температура входящего масла, 0С Превышение температуры масла над температурой воздуха, 0С Температура входящего воздуха, 0С Расход масла, м3/час Расход воздуха, м3 Наибольшее давление масла, кПа Масса, кг
ДЦ-160/1946- 160 85 0,032 75 35 40 100 6.39 300 640
2   85 80 45
3   85 75 40
4   85 75 40
5   85 80 45
6   85 75 44
ДЦ-180/2280- 180 60 0,032 75 35 40 100 7.5 300 680
2   85 75 80
3   85 75
4   60 80 45 100
5   85 80 80
6   85 80

Для заказа укажите наименование -  маслоохладитель дц-180

Возможно производство маслоохладителя ДЦ-140/1946-У.

Для заказа маслоохладителя ДЦ обратитесь в отдел сбыта.


задать вопрос по маслоохладителю дц








Заказ в производство и покупка



Для того, что разместить заказ в производство, купить или узнать цену охладителей типа ДЦ обратитесь в отдел сбыта по следующим координатам.

Телефон:+7 351 270-94-54, Факс:+7 351 217–98–99, Электронная почта: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript



Отправка заявки

Для отправки заявки можно воспользоваться координатами выше или отправьте заявку прямо с сайта, туда же можно вложить чертеж, эскиз или техническое задание.





А наш завод и весь его коллектив желает вам радостного и солнечного настроения, хороших заказов качественных и надежных теплообменников по низкой цене! Всегда гарантия качества и надежности!



Охладители с вентиляторами

Если на радиатор дц установить вентиляторную часть, то это уже называется маслоохладитель ОДЦ. Мы производим различные исполнения, ниже основные.





...
