Производство маслоохладителей ОДЦ

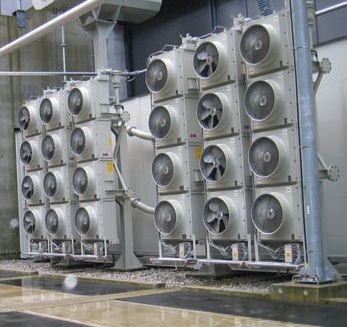

одцОхлаждающее устройство ОДЦ предназначено для охлаждения масла воздухом, соответственно не сливочного, а трансформаторного или для закалки.

Такие устройства охлаждения называют: УДЦБ - устройство охлаждающее блочное или ГОУ - групповое охлаждающее устройство.

Про них мы поговорим в следующем материале: УДЦБ-3, УДЦБ-4 и УДЦБ-5.

Вы решили построить воздушную систему охлаждения масла? Тогда посмотрим в каких случаях целесообразно применение таких охлаждающих устройств и какие они бывают.

Если есть возможность установить оборудование внутри помещения и подвести воду к теплообменнику, то 100% лучше использовать маслоохладители работающие на воде потому, что:
- водяное охлаждение эффективней воздушного,
- и никакого шума,
- водяное охлаждение обойдется дешевле,
- обслуживать удобнее, особенно зимой, т.к. охладители в основном устанавливаются на улице.

А в каких случаях тогда используется воздушные охладители масла, спросите Вы конечно?

- В случае если нет возможности подвести воду для охлаждения, допустим трансформатор стоит где нибудь в поле, или нет рядом воды.



устройство охлаждающее одц Устройство охлаждающее ОДЦ 180/2280


- Или Вы ограничены в месте. Технологическое оборудование стоит внутри цеха, а места для охладителей нет. Тогда можно маслоохладители вынести наружу и использовать для охлаждения воздух снаружи помещения.



одц 95


Вот в этих случаях нам и понадобится охлаждающее устройство одц.

Маслоохладитель ОДЦ - теплообменник, предназначенный для того, чтобы эффективно охлаждать воздухом масло, которое охлаждает трансформаторы, автотрансформаторы, электрические реакторы или используется для закалки и многих других технологических процессов.

Масло охлаждая обмотки проходит внутри трансформатора или находится в ваннах, нагревается и поступает в охладитель масла ОДЦ на его теплообменные элементы, которым и передается теплота, и с них тепло выдувается вентиляторами. Подробней можно посмотреть в материале - маслоохладитель дц - воздушное охлаждение масла.

Сама основа одц это маслоохладитель дц, который устанавливается в корпус. Этот же корпус содержит и вентиляторные отсеки, для установки вентиляторов. Лопасти вращаясь нагнетают с улицы воздух и направляют его на теплообменные элементы, тем самым снимая с них теплоту. Здесь играет очень важный параметр, как количество прогоняемого воздуха через маслоохладитель, чем его проходит больше, тем соответственно охлаждение лучше и его по крайней мере достаточно и трансформатор будет нормально охлаждаться. И еще один важнейший параметр это уровень шума, чем он меньше, тем соответственно лучше, комфортней работать рядом с таким оборудованием, есть нормы по шуму для такого оборудования. Если есть электронная регуляция оборотов в зависимости от температуры, то это очень хорошо. Допустим зимой совсем не нужно, чтоб лопасти вентиляторов вращались на максимальных оборотах и важно, что оборотов было достаточно в летний жаркий период.

Как самостоятельное отдельно устройство используется маслоохладитель ОДЦ 160 и ОДЦ 180. Для набора требуемой мощности их можно объединять в группы. Такие устройства охлаждения называют: удцб - устройство охлаждающее блочное или ГОУ - групповое охлаждающее устройство. Про них мы поговорим в следующем материале.

Технические характеристики одц 160 и одц 180

Наименование Тепловой поток, кВт Расход масла, м3 Температура на входе, 0С Гидродинамическое сопротивление не более, кПа Давление масла не более, МПа Масса не более, кг
воздух Масло
номинальная предельная
ОДЦ-160 У1, ХЛ1 160 92 40  75 100 70 0,3 1100
ОДЦ-160 Т1  45  80
ОДЦ-180 У1, ХЛ1 180 108/70 в зависимости от ходов масла 40 75 100  60/80 0,3 1200
 ОДЦ-180 Т1  45  80

Пример обозначения:

ОДЦ-180 ХЛ1 - устройство охлаждающее одц мощностью 180 кВт, для холодного климата,

ОДЦ-160 Т1 - устройство охлаждающее одц мощностью 160 кВт, для тропического климата.



Технические особенности, комплектация, условия эксплуатации.

Масло совершает два или три хода внутри одц, в зависимости от типа охладителя.
Устанавливаются два вентилятора на один блок.
Охлаждающие устройства могут быть произведены для холодного климата, умеренного и тропического, с комплектацией и соответствующими двигателями.

Вот в общем то и все, что хотелось бы Вам рассказать о воздушных охлаждающих устройствах масла ОДЦ. Если есть вопросы, то всегда готовы на них ответить.
А если нужны качественные охлаждающие устройства одц, то обращайтесь. Изготовим, упакуем, отправим. Открыты для диалога. Звоните.
