Типы промышленных воздухоохладителей

Охладители для электрических машин очень важный элемент системы охлаждения. Данный материал поставлен для того, чтобы помочь пользователю разобраться на какие типы воздухоохладители делятся, подобрать нужный теплообменник и купить его.



Но давайте все по порядку. Сперва рассмотрим для чего они нужны и куда монтируются. Первое, что нужно понять промышленные охладители охлаждают крупные электрические двигатели, турбогенераторы, гидрогенераторы, электродвигатели постоянного тока, асинхронные электродвигатели. Если не большие двигатели имеют в корпусе вентилятор, который справляется с охлаждением обмоток, то для того, чтобы охладить обмотки более крупные, такого вентилятора уже не достаточно. Воздух в пространстве сильно нагревается, что может вызвать перегрев силовой установки и ее отключение при срабатывании термозащиты и остановке другого оборудования и много еще чего. Вот, чтобы этого всего не допустить и нужно охладить воздух до приемлемой температуры для поддержания стабильной работы электродвигателя.

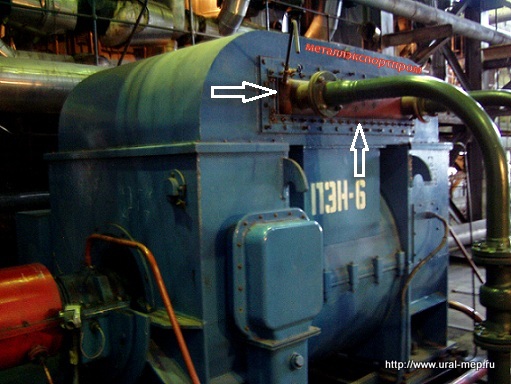

Таким образом при работающей электрической машине нагревается внутри воздух, который нужен для ее охлаждения. Воздухоохладители устанавливаются внутри электрического агрегата и через них проходит нагретый воздух, теплота которого передается оребренным трубам и далее возвращается в систему. Т.е. принцип охлаждения силовой установки в комплексе уже не много понятен. Ниже на картинке видно, показано стрелочками, как охладитель ВО-158, горизонтального типа, установлен внутрь установки ПЭН-6.



установка воздухоохладителя внутрь электрической машины



Как же тогда определить тип и сделать подбор охладителя? А очень просто. В технической документации к такому оборудованию всегда есть данные, обозначение этого самого охладителя, а так же его технические характеристики: тепловой поток, который должен гасить теплообменник, материалы, нормы по воде и т.д. Это все нужно для того, чтобы заказать или купить воздухоохладитель.

Линейка содержит устройства с мощностью теплового потока от 10 до 1000 кВт. Это первое на что следует обратить внимание. Далее смотрим на вид устройства, т.е. как оно устанавливается или крепится, а так же обращаем внимание на его тип: ВО, ВБ, ВОП, ВУП, или ВГГ. Кратко обо всех расскажу.

ВО - самая большая линейка аппаратов, предназначены для всех видов электрических машин и реакторов.
ВБ - для не больших по размерам и мощности электродвигателей.
ВОП - устанавливаются парами, т.е. это сдвоенный охладитель, так предусмотрено в системе охлаждения электро машины.
ВУП - аналогично ВОП.

И так с мощностью мы определились, а так же с видом, как же еще различаются такие аппараты. Смотрим. Не много углубимся в то, как происходит процесс охлаждения. Основной элемент теплообменника это трубный пучок состоящий из биметаллических оребренных труб. Нагревшийся воздух проходит сквозь оребрение  и нагревает его, т.е. теплота воздуха передается оребрению, которое располагается на несущей трубе, которой дальше и передается теплота с оребрения. Внутри несущей трубки проходит охлаждающая жидкость. Т.е. в итоге процесса теплообмена, теплота концентрируется на верхней поверхности несущей трубки и проходит сквозь стенку на внутреннюю поверхность, которая и соприкасается с водой. Жидкость проходя внутри стенки и забирает эту теплоту. С процессом должно быть понятно. А вот жидкая среда, это очень важный момент, т.к. от того с какими свойсвами используется жидкость зависит и комплектация аппарата по материалам и соответственно и цена воздухоохладителя.

Вода бывает пресная и солесодержащая, с примесями, не очищенная, может например использоваться и вода напрямую из реки, такое то же бывает. Если все таки вода пресная, то аппарат изготавливается из обычных материалов. Трубки латунь-алюминий, стенки и корпус углеродистая сталь. И все на много сложнее если жидкость с большим солесодержанием, так называемая морская вода, тогда нужно использовать уже корозионно-стойкие материалы такие, как мельхиор и нержавеющая сталь. Они идут, как на сами трубки, так и на трубные доски и корпусные детали. Цена воздухоохладителя при этом возрастает, но это все оправдано, т.к. не правильно подобранный  теплообменник очень быстро выйдет из строя и ко всему может повредиться основное оборудование, а это очень прискорбно. Поэтому лучше все сделать правильно.

Идем далее. Есть еще различия от того, как осуществляется монтаж аппарата. Т.е. по способу установки они могут быть вертикальные, горизонтальные, вертикальные и горизонтальные на катках, вертикальные и горизонтальные подвесные. Т.е. монтаж и соответственно вид самого теплообменника зависит от электро агрегата в который он устанавливается.

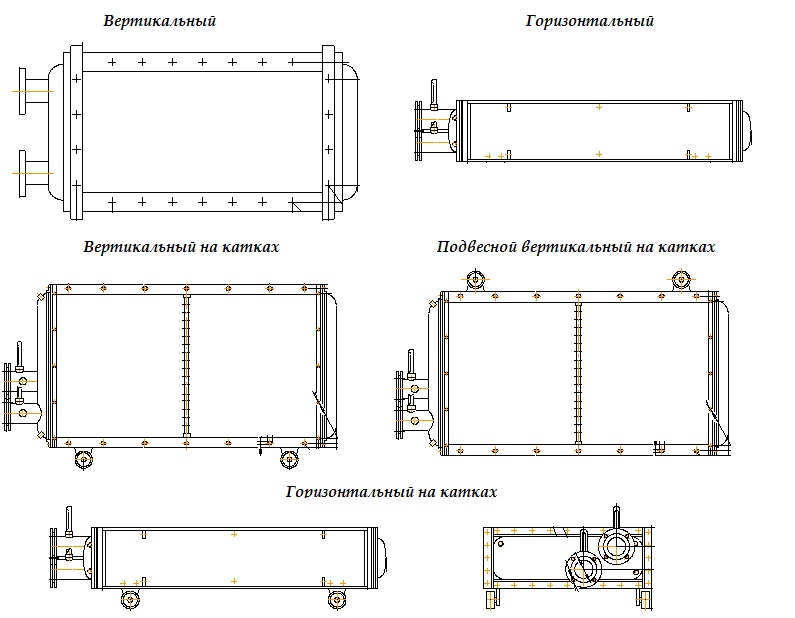

 Типы аппаратов по расположению

типы расположения воздухоохладителей


И еще есть отличие в каком климате работает оборудование. Здесь все они делятся на работающие в умеренно-холодном климате и работающие в тропическом климате УХЛ и Т или О.

Вот и разобрались на какие типы делятся воздухоохладители и какие бывают схемы. Давайте повторим. Сначала это сама конструкция или вид - ВО, ВБ, ВОП или ВУП. Далее мощность теплового потока, кВт. Дальше материалы из которых изготавливается теплообменник, зависят от воды, как рассмотрели выше, потом как он устанавливается, горизонтально, вертикально и т.д. и самое последнее это климат в котором работает оборудование.

Ну а если хочется еще что нибудь узнать дополнительно, то всегда можно обратиться к спецам предприятия или в отдел сбыта, за консультацией и купить воздухоохладитель предназанченный для вашей силовой установки.



Всем прекрасного настроения, благости, счастья, гармонии и Удачи!!!!!!!!!
