Деаэраторы повышенного давления дп


Рубрика:  Деаэраторы


Здравствуйте уважаемые заказчики предприятия МеталлЭкспортПром и кто интересуется нашей продукцией. Сегодня я хочу подробно рассказать какие бывают деаэраторы дп - повышенного давления, которые редко, но все же применяются и представляют собой технически сложные и ответственные емкости. Всем кто работает с таким оборудованием знаком деаэратор атмосферный или вакуумный, а вот устройства о которых я сейчас говорю знают не многие.  И так по-порядку.

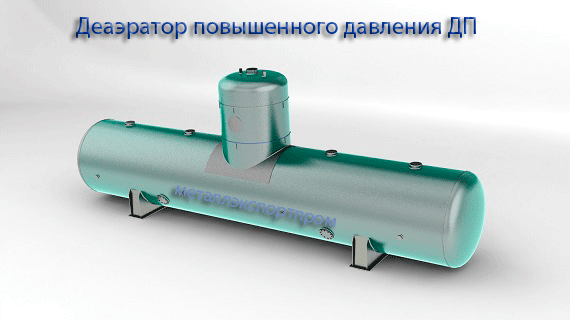

деаэратор повышенного давления с вертикальной клонкой


Само название говорит о том, что устройство в отличие от обычных аппаратов, работает при повышенном давлении. В серии ДА используется давление 0,12 МПа, а в серии ДП, про которую мы сейчас говорим от 0,23 до 1,08 МПа у ДП1000/120, это в девять раз больше, чем у атмосферников. Соответственно и стенки сосудов гораздо толще. Если интересно сразу посмотреть технические характеристики, то переходим сюда для ТЭС и для АЭС сюда, или читаем далее.

Сам аппарат относится к емкостному оборудованию, подробней о емкостях можно посмотреть здесь, но так как внутри его протекают и процессы теплообмена, то его можно отнести и к теплообменникам, о которых все написано в этом разделе. Давайте рассмотрим из чего он состоит.


устройство деаэратора дп


А состоит он из деаэрационной колонки, условное обозначение кдп, начиная с кдп-80 до кдп-6000, расшифровывается соответственно КДП - колонка деаэратора повышенного давления, а числа рядом это номинальная производительность измеряемая в тоннах в час или т/ч, т.е. бывают от 80 до 6000 тонн в час. Производительность деаэратора это количество подготовленной воды на выходе из него, т.е. сколько он может обработать и выдать воды в тоннах в час. И так таких колонок может быть от одной до четырех и более, в отличии от простого атмосферного деаэратора с одной колонкой, и они могут быть, как вертикальные, так и горизонтальные, в зависимости от устройства аппарата.Теперь рассмотрим какую функцию выполняет колонка. Для этого начнем с самого начала, а зачем нужен вообще сам деаэратор дп и куда и где он устанавливается.

А устанавливают их на ТЭС и АЭС, в которых имеются энергетические котлы с начальным давлением пара от 10 МПа, в отличии от атмосферных работающих соответственно при малом атмосферном давлении и с малыми водогрейными котлами при давлении 0,07 МПа. Разница налицо, давление пара энергетических котлов в сто с лишним раз больше, впрочем как и они сами. Давайте далее рассмотрим, чтобы было понятней сам процесс водоподготовки, так как весь емкостный и теплообменный аппарат для этого и предназначен.

Водоподготовка

Так как мы рассматриваем тепловые и атомные электрические станции, то и рассмотрим процессы в них протекающие. Любая электрическая станция нужна для получения электроэнергии, которая дальше идет в дома или на предприятия. А откуда она берется? Ее вырабатывает генератор, который приводит в движение турбина, для работы которой нужен пар, а пар вырабатывает парогенератор или сам паровой котел,в зависимости от устройства станции. Но пар должен откуда-то образовываться, а получается он путем испарения питательной воды.

Вода поступающая в реактор или котел должна быть очищена, как от механических примесей, так и от газов, которые могут в ней присутствовать. Вот эти примеси могут  откладываться на стенках трубопроводов и самих котлов, тем самым уменьшая процессы протекания жидкостей и теплообмен, а присутствующие в воде газы вызывают коррозию труб стенок котлов. Все это не только приводит к ухудшению эффективности работы, но может вызвать и аварийную ситуацию. Чтобы это не допустить и нужна водоподготовка и водоочистка, в которой непосредственное участие и принимает деаэратор повышенного давления в нашем случае, который удаляет коррозионно активные газы их питательной воды реакторов и паровых котлов.

Только в аэс имеются два контура. В первый вода подготавливается и заливается. И этот контур работает многие месяцы, а вот второй контур работает несколько иначе, читаем далее. Есть и одноконтурные, тогда теплоноситель вода проходит полный цикл от котла через парогенератор до турбины, потом в конденсатор и снова в реактор.Такие станции дешевле, но оборудование работает в условиях радиации. Поэтому двухконтурные более безопасные, так как радиоактивная вода движется только в замкнутом первом контуре, который находится за кожухом и бетоном, это сам реактор, взаимодействие идет в парогенераторе, но это уже не так сильно.

Процессы протекающие в аэс

Рассмотрим все процессы от начала до конца на примере атомной электрической станции, но только те касаемо нашей темы. И так. Есть сердце станции это реакторный блок, внутри которого находятся стержни, в которых и протекает ядерная реакция. При этом выделяется огромное количество тепла. Эта емкость находится внутри другой емкости, между которыми и находится вода. Т.е. два бака представляют собой ядерный котел, внутри которого протекает ядерная реакция и нагревает воду в промежутке между ними.

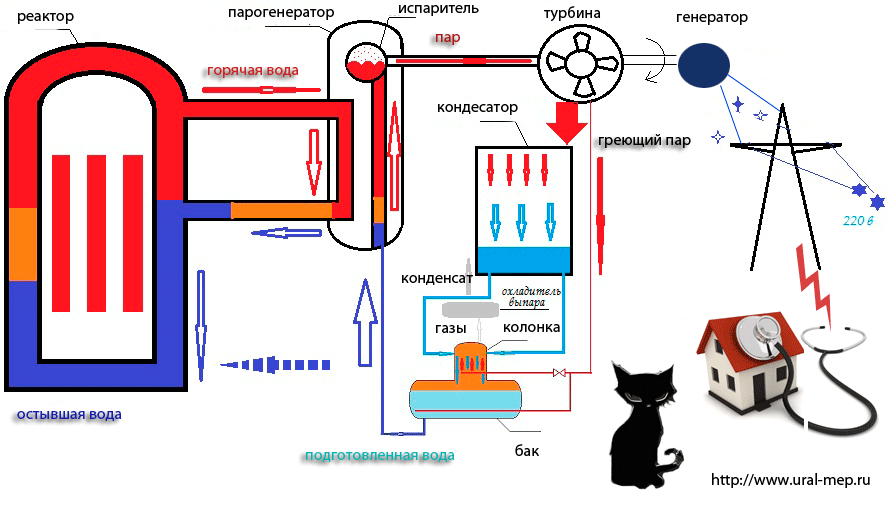

деаэаратор дп в аэс


Нагретая вода попадает в теплообменник, называемый парогенератор, проходит через него отдавая теплоту, и выходит из него и далее нагнетается циркуляционным насосом снова в котел. Это первый контур. И он замкнутый, т.е. вода заливается туда и циркулирует большое время, конечно иногда пополняясь.

Но есть и второй контур. В теплообменный аппарат- парогенератор, нагнетается насосом вода почти кипящей и в нем уже закипает превращаясь в пар, для этого служит испаритель являющийся частью генератора. Пар выходит и бьет по лопаткам турбины приводя ее в движение, вращается ротор, который связан с ротором генератора. А генератор и вырабатывает электрическую энергию. Так вот пар проходя через турбину не рассеивается, зачем его терять, а выходит из турбины и попадает в конденсатор, служащий для конденсации пара и превращения его в жидкость.

Можно более подробно ознакомиться с конденсаторами.


Водоочистка

Конденсат на выходе из  конденсатора попадает в деаэрационную колонку сверху. Другая часть пара на выходе из турбины из второго отбора, так же подается в колонку только снизу. Конденсат движет вниз, а пар ему навстречу. В результате этого процесса коррозионные газы их смесь, называемая выпаром, кислород, азот и другие поднимаются на верх и выходят попадая в охладитель выпара, который представляет собой кожухотрубный теплообменник с набором латунных или нержавеющих теплообменных труб. Пар конденсируется и попадает в бак, а газы отводятся в атмосферу. Так выглядит процесс водоочистки, который тесно связан с деаэрацией.

С колонками для атмосферных деаэраторов можно ознакомиться здесь. Там же рассмотрен подробно и принцип ее работы и назначение.

Деаэрация

Деаэрация это процесс подготовки питательной воды для котлов, связанный с удалением газов. И так в колонке вода очищается от газов и сливается в деаэраторный бак, накапливаясь в нем. Далее насос и накачивает ее в теплообменник парогенератор. Вода внутри поднимается и нагревается водой первого контура и попадает в испаритель.

В этом материале можно ознакомиться с баком деаэраторным для атмосферных устройств.

Испарители

Испаритель - это теплообменник служащий для испарения сред. В нашем случае для испарения питательной воды и выработки пара, подаваемого на лопатки турбин.

Сразу скажу, что есть еще и другие испарители, это наше производство, используемые для охлаждения жидкостей. Название одно и то же, а назначение совсем разное.

Особенности используемой воды

Так как атомные и тепловые электростанции очень сложные и ответственные устройства, то и очень важен процесс водоподготовки. Для теплообменников меньшего уровня вода может использоваться и с примесями, например воздухоохладители и газоохладители представляющие теплообменные аппараты, могут работать на пресной воде и на соленой, и с примесями.  Только для их изготовления в зависимости от этого применяются различные материалы, простая сталь 3, ст20, либо специальные стали и сплавы, нержавеющие материалы. Оребренные трубы если вода пресная применяют из латуни, а если есть соли и механические примеси, то нержавейка или медно-никелевый сплав МНЖмЦ и МНЖ, мельхиор. Из тех же самых материалов производят и маслоохладители, которые в частности устанавливают в систему охлаждения выше рассмотренных турбин.

Отличия  серии ДП от ДА

Первое и основное отличие, что дп предназначены для работы на аэс и тэс при повышенном давлении, а устройства серии да - деаэратор атмосферный, работают при атмосферном давлении на тепловых сетях, но участвуют так же в процессах водоподготовки.

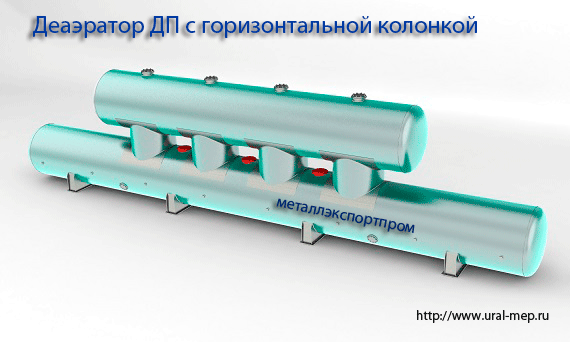

деаэаратор дп с горизонтальной колонкой




 Технические характеристики деаэраторов для ТЭС

Наименование
Производительность номинальная, т/ч
Давление рабочее абсолютное, МПа (кгс/см2)
Колонка
Количество колонок
Диаметр колонки, мм
Емкость бака, м3
Емкость бака полезная, мм3
Диаметр бака, мм
Длина деаэратора, мм
Высота деаэратора, мм
Масса, кг
Масса деаэратора с водой, мм
дп-80/20
80
0.69(7.0)
кдп-80 вертикальная
1
1000
20
17
2000
8100
3600
6500
27500
дп-225/65
225
0.59(6.0)
кдп-225 вертикальная
1
1800
78
65
3400
9000
7400
20235
106260
дп-500/65
500
0.59(6.0)
0.69(6.0)
кдп-500 вертикальная
1
2000
78
65
3400
9000
7070
20850
107350
дп-500/100
500

0.59(6.0)

0.69(6.0)

кдп-500 вертикальная
1
2000
118
100
3400 13500
7070
27800
154300
дп-700/100
700

0.22(2.2)

0.23(2.3)

кдп-700 вертикальная
1
2400
118
100
3400 13500
6800
26265
156265
дп-1000/100
1000
0.69(7.0)
кдп-1000 вертикальная
1
2400
118
100
3400 13500
8130
30600
165600
дп-1000/100
1000
1.03(10.5)
кдп-1000 вертикальная малогабаритная
1
2400
118
100
3400 13500
5700
47100
172100
дп-1000/120
1000
1.08(11,0)
кдп-1000 горизонтальная
1
3000
186
120
3400 21000
7500
95000
202300
дп-1000/150
1000
0.69(0.7)
кдп-1000 вертикальная
1
2400
176.4
150
3400 20120
8130
41100
234200
дп-2000/150
2000
0.69(0.7)
кдп-2000 вертикальная
1
3400
176.4
150
3400 20120
8370
46854
255254
дп-2000/185
2000
0.69(0.7)
кдп-2000 вертикальная
1
3400
217.6
185
3400 24270
8370
52654
302254
дп-2800/185
2000
0.74(7.5)
кдп-2800 вертикальная
1
3400
217.6
185
3400 24270
10470
59200
325800


Технические характеристики деаэраторов для АЭС


Наименование
Производительность номинальная, т/ч
Давление рабочее абсолютное, МПа (кгс/см2)
Колонка
Количество колонок
Диаметр колонки, мм
Емкость бака, м3
Емкость бака полезная, мм3
Диаметр бака, мм
Длина деаэратора, мм
Высота деаэратора, мм
Масса, кг
Масса деаэратора с водой, мм
дп-2000-2х1000/120-А
2000

0.7(7.0)
0.76(7.6)

кдп-10А вертикальная
2
2400
150
120
3400
17000
8300
43200
227200
дп-3200-2х1600/185-А3200
0.69(0.7)
кдп-1600-А вертикальная
2
3400
210
185
3400
23415
11160
93000
361000
дп-3200/220-А
3200
1.35(13.8)
скользящее
кдп-3200-А горизонтальная
1
3000
350
220
3800
32180
7900
230000
710000
дп-6000/250-А
6000

0.82(8.4)
скользящее

кдп-6000-А горизонтальная
1
3000
400
250
3800 32180
7900
190000
74000
дп-6000/250-А-1
6000

0.97(9.91)
скользящее

кдп-6000-А горизонтальная
1
3000
400
250
3800 36000
7900
243200
793200


Расположение колонок

В зависимости от модели колонка деаэратора повышенного давления кдп может быть вертикальной или горизонтальной. Какая она видно из таблиц выше.


Ну вот мы и рассмотрели процессы протекающие внутри атомных станций от начала до конца, но для которых обязательно нужна питательная вода, для получения которой и служат процессы водоподготовки и водоочистки с участием в них деараторов повышенного давления типа дп


Заказать в производство и купить деаэратор ДП

Для того, чтобы заказать изготовление деаратора дп и узнать цену свяжитесь с нами по телефону: +7(351)270-94-54, отправьте заявку на факс: +7(351)735-95-79 или на электронную почту: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript .


Дополнительное оборудование

Деаэраторы с повышенным давлением устанавливаются на объектах повышенной опасности, соответственно и все другое оборудование входящее в технологическую схему должно быть быть изготовлено с определенным классом безопасности и быть ОЧЕНЬ качественным. Кроме теплообменников и емкостей здесь участвует и трубопроводная арматура, регулирующая и запорная, а так же детали трубопроводов фланцы, служащие для соединения между собой частей трубопроводов между собой и с арматурой.


Помимо изготовления теплообменников и емкостей наше предприятие занимается поставками и продажей трубопроводной арматуры:

Кстати задвижки и фланцы из нержавейки обладают повышенной коррозионной стойкостью к различным жидкостям и химическим веществам.


Материалами по теме:

  1. принцип действия деаэратора и его работа

  2. бак деаэраторный
  3. конденсатор вакуумный
  4. виды испарителей
  5. виды деаэраторов

Всего вам самого хорошего и добрых заказов теплообменников с МеталлЭкспортПром!







Обновлено 02.06.2014 09:15


Добавить комментарий


Комментарии


0 #1 Сергей 22.10.2013 13:15
Доброго времени суток. Подскажите пожалуйста на какой срок эксплуатации у вас рассчитаны деаэраторы для тепловых электростанций в обычных условиях? Меня конкретно интересует дп-80/20.
Цитировать


0 #2 Александр Васильевич 22.10.2013 13:55
Цитирую Сергей:
Доброго времени суток. Подскажите пожалуйста на какой срок эксплуатации у вас рассчитаны деаэраторы для тепловых электростанций в обычных условиях? Меня конкретно интересует дп-80/20.

Срок службы такого деаэратора 20 лет.
Цитировать


0 #3 dimapajda 01.11.2013 20:34
Здравствуйте. Как вы писали высше о том что работа с ТЭС ответственное дело. У вас есть документы, лицензия, на вашу продукцию. Какая проверка проводится до допуска ваших изделий к работе?
Цитировать
