Производимые деаэраторные баки

Бак деаэраторный служит для окончательной обработки поступающей воды.

Вода прошедшая предварительную обработку в деаэрационной колонки подается в бак деаэраторный, который разделен на две части и снабжен барботажным устройством.

Сам бак представляет из себя цилиндрическую емкость с эллиптическими днищами и фланцами входа и выхода.

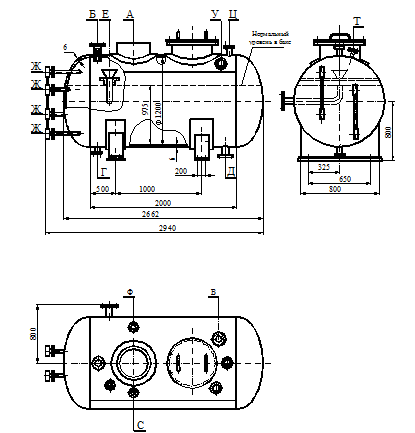

бак деаэраторный емкостью 2 мдля колонки КДА-5

bak

А
Ду 500 мм
Штуцер под колонку КДА-5
Б
Ду 80 мм
Подвод пара на гидрозатвор
В
Ду 100 мм
Подвод основного пара
Г
Ду 50 мм
Дренаж
Д
Ду 80 мм
Отвод деаэрированной воды
Е
Ду 80 мм
Перелив
Ж
Ду 20 мм
Указатель уровня
С
Ду 32 мм
От сепаратора непрерывной продувки
Т
Ду 25 мм
Рециркуляция от питательных насосов
У
Ду 50 мм
Перегретый конденсат
Ф
Ду 20 мм
Вентиляция паровых объемов теплообменников
Ц
Ду 32 мм
Подвод пара на затопленный барботаж

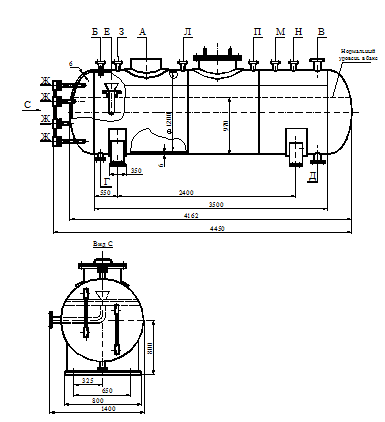

бак деаэраторный емкостью 4 м3 для колонки КДА-15

baka

А
Ду 500 мм
Штуцер под колонку КДА-5
Б
Ду 80 мм
Подвод пара на гидрозатвор
В
Ду 100 мм
Подвод основного пара
Г
Ду 50 мм
Дренаж
Д
Ду 80 мм
Отвод деаэрированной воды
Е
Ду 80 мм
Перелив
Ж
Ду 20 мм
Указатель уровня
З
Ду 32 мм
От сепаратора непрерывной продувки
Л
Ду 25 мм
Рециркуляция от питательных насосов
М
Ду 50 мм
Перегретый конденсат
Н
Ду 20 мм
Вентиляция паровых объемов теплообменников
П
Ду 32 мм
Подвод пара на затопленный барботаж

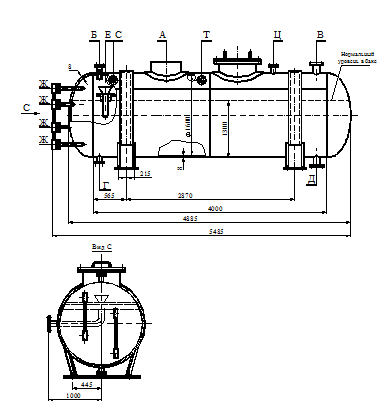

бак деаэраторный емкостью 8 м3 для колонки КДА-25

bakb

А
Ду 1000 мм
Штуцер под колонку КДА-5
Б
Ду 150 мм
Подвод пара на гидрозатвор
В
Ду 200 мм
Подвод основного пара
Г
Ду 50 мм
Дренаж
Д
Ду 150 мм
Отвод деаэрированной воды
Е
Ду 80 мм
Перелив
Ж
Ду 20 мм
Указатель уровня
С
Ду 32 мм
От сепаратора непрерывной продувки
Т
Ду 50 мм
Рециркуляция от питательных насосов
У
Ду 70 мм
Перегретый конденсат
Ф
Ду 20 мм
Вентиляция паровых объемов теплообменников
Ц
Ду 100 мм
Подвод пара на затопленный барботаж

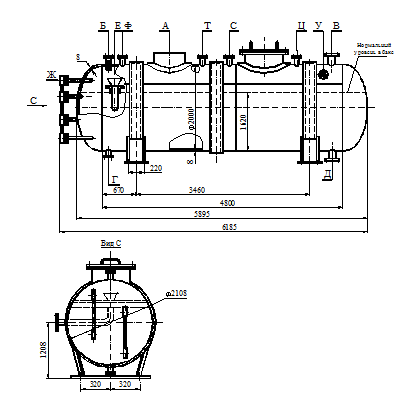

бак деаэраторный емкостью 15 м3 для колонки КДА-50

bakc

А
Ду 1000 мм
Штуцер под колонку КДА-50
Б
Ду 150 мм
Подвод пара на гидрозатвор
В
Ду 200 мм
Подвод основного пара
Г
Ду 50 мм
Дренаж
Д
Ду 150 мм
Отвод деаэрированной воды
Е
Ду 80 мм
Перелив
Ж
Ду 20 мм
Указатель уровня
С
Ду 32 мм
От сепаратора непрерывной продувки
Т
Ду 50 мм
Рециркуляция от питательных насосов
У
Ду 70 мм
Перегретый конденсат
Ф
Ду 20 мм
Вентиляция паровых объемов теплообменников
Ц
Ду 100 мм
Подвод пара на затопленный барботаж

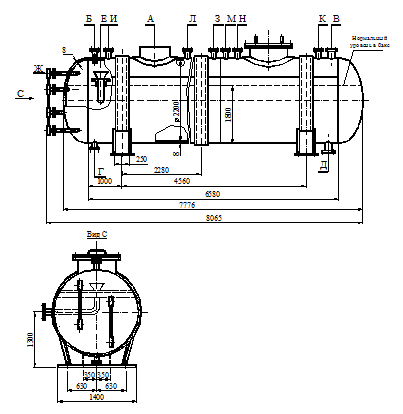

бак деаэраторный емкостью 25 м3 для колонки КДА-100

bakd

А
Ду 1200 мм
Штуцер под колонку КДА-100
Б
Ду 200 мм
Подвод пара на гидрозатвор
В
Ду 250 мм
Подвод основного пара
Г
Ду 50 мм
Дренаж
Д
Ду 200 мм
Отвод деаэрированной воды
Е
Ду 150 мм
Перелив
Ж
Ду 20 мм
Указатель уровня
З
Ду 100 мм
От сепаратора непрерывной продувки
И
Ду 50 мм
Рециркуляция от питательных насосов
К
Ду 100 мм
Перегретый конденсат
Л
Ду 50 мм
Вентиляция паровых объемов теплообменников
М
Ду 250 мм
Резервный
Н
Ду 150 мм
Подвод пара на затопленный барботаж








Кроме емкостей наше предприятие производит и продает теплообменное оборудование:

  1. промышленые воздухоохладители электромашин
  2. турбинные газоохладители
  3. охладители трансформаторного и турбинного масла


Только качественные теплообменники завода МеталлЭкспортПром!
