Деаэрационная колонка

Деаэрационная колонка применяется для того, чтобы удалить газы приводящие к коррозии, такие как кислород и углекислый газ из воды.
Колонка выполнена в форме бака с патрубками. Внутри деаэрационная колонка разделена на отсеки в которых поступающая вода последовательно проходит этапы обработки.
Сперва вода через входной патрубок поступает в верхнюю распределительную камеру и далее стекает в промежуточную камеру через отверстия. При этом в воду подается пар для ее нагрева и начала процесса дегазации. Здесь происходит основной нагрев.
 После этого вода направляется в пар-перепускной клапан, куда подаются барботирующий пар и происходит окончательный нагрев. Пар-перепускной клапан служит для регулирования процесса насыщения паром и установки температуры насыщения. После него подготовленная вода поступает на барботажный лист, проходит его и завершается процесс деаэрации воды. Паровоздушный состав уходит из выпарного патрубка.
Таким образом принцип работы деаэрационной колонки сводится к обработке воды паром, в прохождении двух этапов обработки, удалении основных газов и их конденсации.
Деаэрационные колонки имеют несколько типоразмеров по объему обрабатываемой воды. Соответственно для каждой колонки предусмотрен свой бак по типоразмеру.


основные размеры

Деаэрационная колонка
h
h1
h2
Dx?
l
Объем колонки, м3
КДА-5
1897
1490
-
530х6
185
0,34
КДА-15
1897
1490
 -530х6
170
0,34
КДА-25
1973
1490
 -812х6
290
0,9
КДА-50
2065
1390
1200
1016х8
0
1,44
КДА-100
2130
1390
1160
1216х8
0
2,07

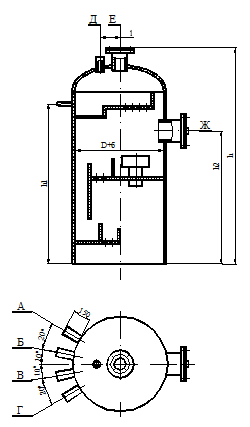

деаэрационная колонка- общий вид

деаэрационная колонка

Деаэрационная колонка выполняется из листового железа с контролем всех соединений.

Для заказа деаэрационной колонки обратитесь в отдел сбыта.

Далее можно посмотреть деаэратор атмосферный и его технические характеристики, так и сам деаэратор



Заказывайте надежные теплообменники на заводе МеталлЭкспортПром!
