Классификация воздухоохладителей и области их применения


Рубрика: воздухоохладители промышленный тип


Очень часто под одним и тем же названием - воздухоохладители, понимают совершенно разные по назначению и устройству теплообменники.

Данный материал поставлен для того, чтобы помочь людям понять, какие бывают и где купить охладители, для чего они предназначены, как устроены и как они работают, из каких материалов изготавливаются, какова их мощность, как сделать подбор воздухоохладителей. Чтобы пользователь пришедший на наш сайт узнал для себя необходимую ему информацию касаемо охладителей, выбрал нужный ему и уже подробно с ним ознакомился. В материале можно найти производителей и описание их продукции. С некоторыми можно ознакомиться более подробно.

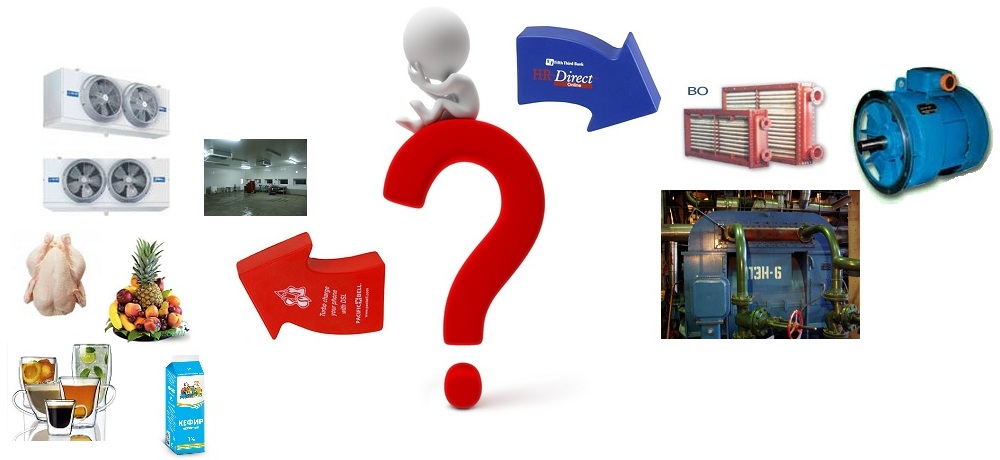

тип воздухоохладителей




И так переходим к описанию видов охлаждающих устройств.

Если взять по простому, то все они делятся на те, которые охлаждают машины (электродвигатели, турбо и гидрогенераторы) и на те которые используются в коммерческих целях, т.е. делают холодный воздух в помещениях, морозильных и холодильных камерах и используются для охлаждения продуктов и напитков.

Первые работают на принципе воздухоохладитель водяной, а коммерческие, как воздухоохладитель фреоновый и испарительного типа.

Но тем не менее остановимся на каждом виде воздухоохладителей немного подробнее.

Промышленные



воздухоохладитель во





1. Промышленные воздухоохладители непосредственно используются для охлаждения техники.

Назначение - охлаждать электрические машины, генераторы.

Воздухоохладитель воп, во, вб, вуп, вгг и многие другие. Серия во, вб, вгг - это одиночные воздухоохладители водяные.  Аппарат вб - для не больших двигателей. А воздухоохладители воп и вуп - сдвоенные. Все они водяные или поверхностного типа.

Мощность: от 1.5 до 1000 кВт. Помимо стандартных моделей можно сделать тепловой расчет воздухоохладителя. Для этого нужно указать имеющиеся параметры и технические условия и специалисты сделают расчет.

Устройство: Состоят из трубного пучка оребренных труб, водяных отсеков и корпуса.

Принцип действия водяного теплообменника: нагретый воздух попадает на оребренную поверхность труб, внутри которых проходит охлаждающая вода, снимающая это тепло.
Поэтому они называются - водяные. Схема теплообменника подробно рассмотрена в материале - Воздухоохладитель водяной.

Корпус - углеродистая и нержавеющая сталь, в зависимости от условий установки и от рода охлаждающей воды, трубки - латунь, мельхиор, нержавейка, так же в зависимости от солености воды, оребрение биметаллическое алюминий.

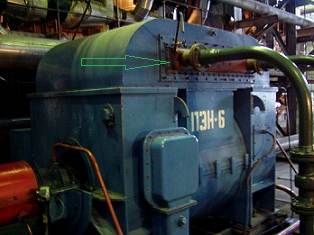

воздухоохладитель внутри электродвигателяУстанавливаются непосредственно в электрическую машину. Цена воздухоохладителя зависит от его мощности и применяемых материалов.

Воздухоохладитель купить можно обратившись в отдел сбыта нашего предприятия.

Подробней...

Есть еще такое понятие, как поверхностный воздухоохладитель. У него такая же схема воздухоохладителя и состав, как и у вышеописанного промышленного воздухоохладителя. Трубные пучки, короб, водяные отсеки. В качестве охлаждающей жидкости помимо воды может использоваться хладагент (аммиак, хладон).


Т.е. поверхностный воздухоохладитель можно отнести хоть к промышленным, хоть с хладагентом для установки в систему вентиляции.



Концевые воздухоохладители

Концевые воздухоохладители применяют для охлаждения воздуха компрессоров.





Бытовые



воздухоохладители с хладагентом





 2. Другая категория - с хладагентом.

Назначение - снижать температуру в промышленных и бытовых помещениях - двухпоточный тип, воздухоохладители для холодильных камер и плоские потолочные, хранение упакованных продуктов в магазинах и супермаркетах, предприятиях общественного питания.

Такие устройства еще называются конденсаторы. Сам по себе конденсатор воздухоохладителя это трубный пучок.

Модель - стандартные, двухпоточные воздухоохладители, кубические, напольные, потолочные воздухоохладители.

Производительность: от 30 Вт до 500 кВт.

Устройство: оребренный пучок, корпус, испарительные отсеки, сливной паддон для слива конденсата,  тэны для оттайки, вентиляторы, электродвигатели.
Схема воздухоохладителя такого типа представляет собой автономную конструкцию.

Принцип действия воздухоохладителя- воздух попадает на оребренную поверхность и в результате процесса теплообмена хладагент в трубах закипает отнимая тепло у воздуха, который попадает в отсек и всасывается компрессором. Далее охлажденный воздух нагнетается в помещение или морозильную камеру, и разгоняется вентиляторами, работа от сети переменного тока 230 В, 50 Гц, с определенным классом защиты - IP42 (IP44, IP54) по DIN 40050, изоляция класса F, сбережение от перегрузки.


Трубки медь, пластины оребрения алюминий и медь, корпус - оцинкованная сталь, алюминиевый лист, нержавеющий лист.

Установка - на стене или на потолке - потолочные воздухоохладители, некоторые модели устанавливаются на пол, очень легкий монтаж воздухоохладителя.

Хладагент - фреон- воздухоохладитель фреоновый, вода/гликоль.

Производство воздухоохладителей - в основном зарубежные предприятия, но и Россия, наши то же начинают применять современные технологии производства.

Фирмы производители - воздухоохладители lu ve Contardo S.p.a, alfa laval, eco, Friterm, GEA KUEBA, GARCIA CAMARA, SIARCO, Goedhart, Friga-Bohn, SEARLE, GAXE, gunther.

В основном все теплообменники фреоновые.
Здесь производителей гораздо больше и выбор покупателя склонится конечно к качественному и защищенному оборудованию с оптимальной
холодопроизводительностью и конечно нужна низкая цена воздухоохладителя. А цена зависит от поставщика.

Остановимся не много подробней на некоторых моделях.



воздухоохладители lu ve



Воздухоохладители lu ve


Изготавливает итальянская компания lu ve Contardo S.p.a. Компания производит воздухоохладители  для холодильных камер и систем кондиционирования.
Вся продукция сертифицирована, в том числе и Госстандартом России.

Применяются только высококачественные компоненты.

Назначение - от самых маленьких баров до комнат, цехов и холодильных отсеков объемом 5000 метров. к.

Заводская гарантия 2 года.
Производительность - от 30 Вт до 400 кВт.
Хладагент - фреон-гликоль.

Есть коммерческая и промышленная серия.
Электродвигатели разных мощностей, с автономной системой смазки и тепловой защитой. Вентиляторы с электронной регуляцией уровня оборотов.
Снабжаются регулирующей электроникой по производительности охлаждения.
Сбережение теплообменных элементов от механических повреждений и всего теплообменника от коррозии.
Все варианты установки.

Преимущества - высоко эффективный теплообмен, низкий уровень шума, электронная регуляция по производительности, экономичное потребление электроэнергии, защита от механических повреждений и тепловая, большой диапазон по мощности.

Во общем продукция очень высококлассная и lu ve пользуются спросом на рынке. При чем цена воздухоохладителей lu ve очень привлекательная при
таком качестве, чуть ниже проведем сравнительный анализ. Купить продукцию можно у официальных дилеров, через интернет-магазин или у продавцов.



воздухоохладители alfa laval



Воздухоохладители alfa laval


Производство воздухоохладителей - Швеция. Международная промышленная группа. Десятки заводов и представительств в разных странах мира, в том числе и у нас.
Система обеспечения качества соответствует международному стандарту ISO 9002.

Назначение - воздухоохладители для холодильных камер от 2 до 5000 метров к. Отсеков и комнат для хранения цветов и фруктов, супермаркеты, пекарни, цеха для обработки мяса и мясопродуктов, хранение молочных продуктов.

Гарантия на воздухоохладители alfa laval до 3 лет.
Производительность до 200 кВт.
Аппараты коммерческой и промышленной серии.
Теплообменный элемент - Бесшовные медные и нержавеющие трубы, как с наружным алюминиевым оребрением, так и с внутренним оребрением, оребрение - алюминиевые пластины, в зависимости от модели.

Хладагент - фреон-гликоль.
Корпус - алюминий, пластик, нержавейка, особые требования к санитарной безопасности.
Тэны для воздухоохладителей изготавливаются из нержавеющей стали.

Движки и вентиляторы для воздухоохладителей- 4 полюса, IP54, IP44, в соответствии с DIN 40 050, термическое сбережение, одна фаза, 230 В, 50 Гц,
трехфазная сеть 400 В, 50Гц. Низкое энергопотребление.
Преимущества - морское исполнение, огромная эффективность, подбор модели под конкретные условия и место, очень легкий монтаж воздухоохладителя.

Есть очень полезный сервис это - программа подбора воздухоохладителя. Скачать можно отсюда - Программа

Palladio 3.8


Кроме 10-и других есть и русский язык. Минус то, что не работает с Windows 7 и выше. Будем ждать релиза. Программа подбора только для alfa laval.

Купить можно у официальных представителей, так и у многих продавцов и через интернет.



воздухоохладители eco



Воздухоохладители eco


Производитель - итальянская компания.

Назначение - холодильные витрины, охладители жидкости, системы кондиционирования, напольные, настенные, потолочные воздухоохладители для холодильных камер.
Воздухоохладители eco изготавливаются промышленной и коммерческой серии, холодильного и морозильного оборудования.
Теплообменные трубы медные - профилированные, внутренне оребрение, медью и алюминиевыми пластинами. За счет профилирования создается турбулезация потока, что увеличивает теплообмен и не дает образовываться налету на внутренней поверхности. Подробней можно посмотреть здесь...

Хладагент - фреон-гликоль.

Короб - сплав алюминия и магния. Высокая прочоасть и низкая коррозия.
Электродвигатели - одна фаза, 230В, 50-60 Гц, армированная стекловолокном полиамидная защитная решетка, степень IP42, класс изоляции B, встроенное реле тепловой защиты, рабочая температура: -35°С..+40°С.


Вентиляторы и электродвигатели - степень IP 54, от - 40 до + 40, одно и трех фазная сеть.
Преимущества - профилированная труба теплообменная, высокое качество, долговечность, удобный монтаж воздухоохладителя, эффективное оттаивание благодаря тому, что используются тэны для воздухоохладителей из титана и нержавейки.

Главные преимущества теплообменников eco это большой модельный ряд, использование профилирования поверхности, качество и цена на продукцию eco довольно привлекательная.

Купить все можно у дилеров, продавцов, через интернет-магазин.



Сравним цены


Возьмем примерно одинаковые по мощности аппараты и комплектности.

Цена  lu ve SHA 41E50 Qo= 3100Вт(dT=10); 1400м3/ч; эл.отт.; 220В пр-во LU-VE Contardo ИТАЛИЯ   31 531.96
Цена  lu ve SHS 32E с ТЭH Qo= 2290Вт(dT=10); 1250м3/ч; ТЭH RCE024 (220В) в комплекте пр-во LU-VE Contardo ИТАЛИЯ   14 862.10
Цена  lu ve SHA 52E80 Qo= 4350Вт(dT=10); 2700м3/ч; эл.отт.; 220В пр-во LU-VE Contardo ИТАЛИЯ 45 721.46

Цена на alfa laval BLE252B7 шаг 7мм 3360 Вт BL 74   45 347.50
Цена на alfa laval RLE251В55 шаг 5.5мм 2400 Вт       33 513.93
Цена на alfa laval BLE401C7 шаг 7мм 4.43кВт          71 154.35


Цена  eco СТЕ 68 L8 ED Мошность 3150вт    36740р
Цена  eco СТЕ 58 M6 ED Мошность 2500вт    27430р
Цена  eco СТЕ 90 L8 ED Мошность 4200вт    43350р

Т.е. все становится очевидно. Выбраны эти марки, т.к. они пользуются наибольшим спросом у покупателей.


Подбор воздухоохладителей


Т.е. для того, чтобы сделать подбор агрегатов, с хладагентом нужно знать следующие: что нам нужно охлаждать, производственное или бытовое помещение и его объем. Не маловажный фактор это уровень шума, чем он меньше, тем лучше конечно, комфортней. Либо аппарат используется для морозильных камер, опять же нужно знать их объем, одно или двухпоточный воздухоохладитель.

Определились:
- помещения бытовые и производственные, снижать температуру в окружающем пространстве.
- воздухоохладители для холодильных камер, охладить продукты питания в магазинах, супермаркетах, на предприятиях общественного питания.

Для оптимального подбора желательно сделать конечно расчет воздухоохладителя. Благо такие программы есть у каждого предприятия поставщика.

Далее зная объем помещения, выбираем мощность или холодопроизводительность аппарата.
Смотрим куда мы будем устанавливать аппарат: на пол, потолок, на стену, выносить на улицу, т.е. выбираем наиболее удобное месторасположение.
Чем ближе к помещению тем лучше конечно, исходя даже из протяженности коммуникаций.

И далее смотрим какая цена на воздухоохладители конечно, на поставщиков, на условия гарантии и обслуживания. И выбираем наиболее оптимальный вариант где купить или заказать.



Испарительные воздухоохладители





3. Испарительные воздухоохладители

Еще один тип. Они используются для снижения температуры малых и больших производственных участков. Устанавливаются на пол. Испарительные воздухоохладители работают на естественном принципе испарения воды при попадании на нее теплого воздуха. Сосотоят из короба, кассеты, насоса и вентилятора. Не используются хладогенты.
Преимущества - не ломаются, очень дешевые кондиционеры, очень малое потребление электрической энергии.
На рынке представлены марками IMPCO, SYMPHONY, Munters, WEISSHAAR.





Воздухоохладитель канальный





4. Воздухоохладитель канальный


Назначение - снижение температуры и осушение воздуха. Устанавливают прямо внутри вентиляционных ходов. Имеет прямоугольное сечение. Относится к воздухоохладитель фреоновый, т.к. используют хладагент фреон, который подводится к самому устройству трубками. Основной элемент трубные пучки- оребренные алюминием медные трубки, есть поддон для сбора конденсата. Воздухоохладитель канальный обладает преимуществом непосредственной встраиваемости внутри вентиляции.
Монтаж воздухоохладителя должны выполнять специалисты по вентиляции и установки таких систем.
Их можно купить у Российских производителей.



5.  Воздухоохладители аммиачные


Предназначены для создания заданных температурных режимов и их поддержания в области хранения молочных продуктов, мясных, рыбных, фруктов и овощей.

В корпусе установлены трубные пучки воздухоохладителя, поддоны для слива талой воды, тэны. В комплект входят осевые вентиляторы. Принцип действия основан на свойствах аммиака.

Воздухоохладители аммиачные используют молочные и сырные комбинаты, мясоперерабатывающие комбинаты, рыбные комбинаты.
Купить можно, как Российские, так и импортные.

Есть кстати несколько моделей аммиачных воздухоохладителей lu ve.


И так подведем итоги.

Вот в принципе и все. Думаю теперь маленько стал понятен мир воздушных устройств охлаждения.

Буду надеяться, что данной статьей я хоть чуть-чуть помог с подбором воздухоохладителя.

А если Вам нужны водяные охладители для электрических машин, то их можно купить обратившись в отдел сбыта нашего предприятия.

Наше предприятие непосредственно разрабатывает и изготавливает промышленные воздухоохладители для установки в систему охлаждения электрических машин, электродвигателей, турбогенераторов и гидрогенераторов, специалисты готовы выполнить расчет воздухоохладителя. Особенность наших охладителей это высокая надежность конструкции и исполнения, профессиональная сборка, сертификация и не высокая цена воздухоохладителя, применяются только качественные материалы.
Мы так же поможем с получением экспортных документов и организацией отправки.

Обращайтесь к нашему предприятию и мы окажем всю необходимую помощь!
