Кожухотрубчатые теплообменники ТКГ, ТНГ, ТКВ, ТНВ, ТН, ТК


Рубрика: Теплообменники специального назначения


Теплообменники ТКГ, ТНГ, ТКВ, ТНВ, ТН, ТК применяются для охлаждения или нагрева жидкостей и газов в зависимости от того каково их назначение. Относятся к кожухотрубчатым аппаратам.

Мы, как предприятие по производству теплообменных аппаратов может изготавливать, как стандартные модификации, так и по техническому заданию, с учетом требований заказчика.



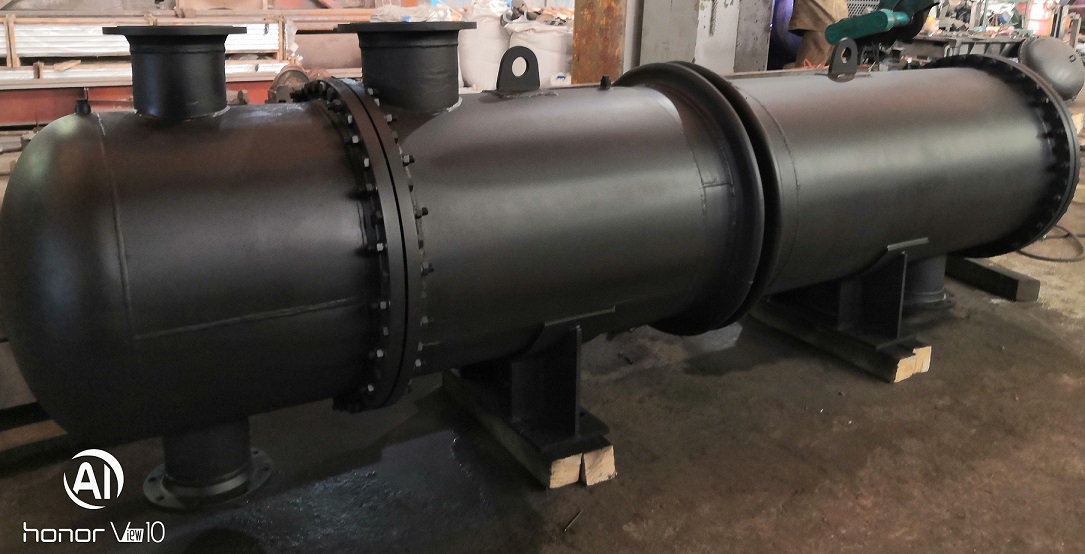

теплообменники ткг, тнг



Диаметр кожуха: от 159 до 1200 мм;

Давление в трубах и кожухе может быть: 1.6,  2.5 И 4 МПа (в зависимости от диаметра корпуса);

Количество ходов: теплообменники одноходовые и многоходовые - 2 или 4 хода.

Масса аппаратов: до 19 тонн.

Исполнение: горизонтальное и вертикальное.





Теплообменники  кожухотрубчатые ТКВ имеют неподвижные трубные решетки и оснащены специальными гибкими элементами для компенсации различия в удлинении кожуха и труб, возникающего вследствие различия их температур.

Теплообменник  кожухотрубчатый ТКГ, ТНГ, ТКВ, ТНВ, ТН, ТК изготавливаются по ТУ 3612-024-00220302-02.

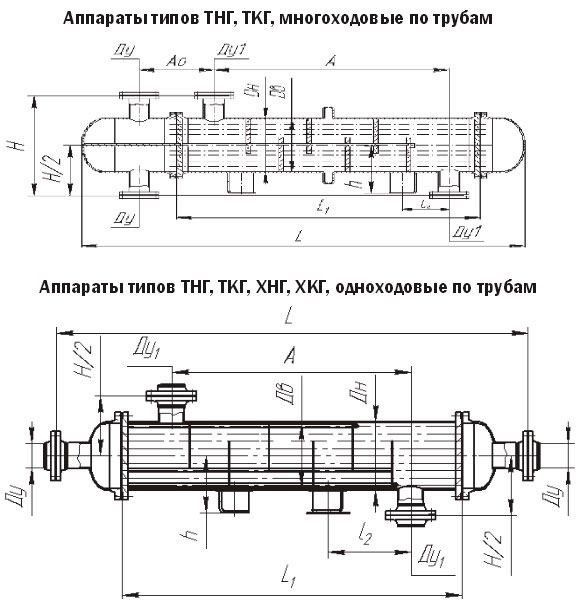

Горизонтальные теплообменники ТКГ, ТНГ, ХНГ, ХКГ



Горизонтальные теплообменники ТКГ, ТНГ, ХНГ, ХКГ

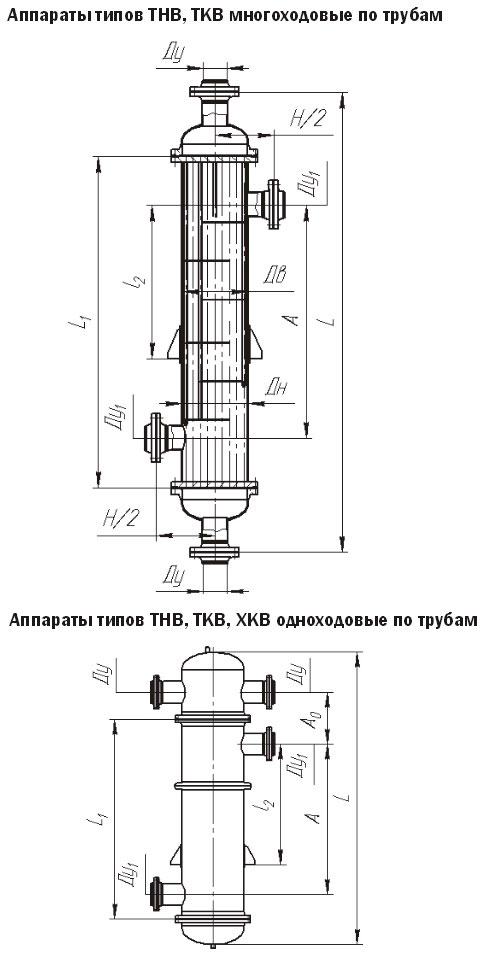

Вертикальные теплообменники ТНВ, ТКВ





Вертикальные теплообменники ТНВ, ТКВ







 Технические характеристики теплообменников ТКГ, ТНГ, ТКВ, ТНВ, ТН, ТК



Диаметр корпуса, мм Давление в корпусе и трубах, МПа L1, мм L при числе ходов по трубам А Ду, число ходов Ду1 Н/2 h А0 при ходах l2
1 2 1 2 4 2; 4

ТНК

ТКГ

ТНВ

ТКВ

159

1.6

2.5

4.0

1000 1400 - 620 80     80 215 159 - 200 400
1500 1900 1120 400 800
2000 2400 1620 500 1200
3000 3400 2620 650 1500
273 1,6 1000 1450   600 100   100 272 241   250 400
1500 1950 1100 350 800
 2000 2450 1600 500 1200
3000 3450 2600 650 1500
2,5 1000 1500   570 250 400
1500 2000 1070 350 800
2000 2500 1570 500 1200
3000 3500 2570 650 1500
4,0 1000 1550   520 250 400
1500 2050 1020 350 800
2000 2550 1520 500 1200
3000 3550 2520 650 1500
325

1.6

2.5

1500 2200 2170 1050 100 100 100 298 290 440 350 400
2000 2700 2670 1550 500 800
3000 3700 3670 2550 650 1200
4000 4700 4670 3550 800 1500
4 1500 2250 2170 990 490 350 800
2000 2750 2670 1490 500 1200
3000 3750 3670 2490 650 1500
4000 4750 4670 3490 800 1800
400(426)

1.6

2.5

2000 2790 2770 1550 150 150   150 363 349 460 1200
3000 3790 3770 2550 500 1500
4000 4790 4770 3550 800 1800
6000 6790 6770 5550 1200 1800
4.0 2000 2820 2810 1440 500 1200
3000 3820 3810 2440 500 1500
4000 4820 4810 2440 800 1800
6000 6820 6810 5440 1200 1800
600(630) 1,6 2000 2940 2910 1500 200 200 150 200 530 525 520 400 1200
3000 3940 3910 2500 500 1500
4000 4940 4910 3500 800 1800

6000 6940 6910 5500 1200
2,5 2000 2950 2950 1450 545 400 1200
3000 3950 3950 2450 500 1500
4000 4950 4950 3450 800 1800
6000 6950 6950 5450 1200
4,0 2000 3060 3020 1400 600 400 1200
3000 4060 4020 2400 500 1500
4000 5060 5020 3400 800 1800
6000 7060 7020 5400 1200
800 1 2000 3070 3160 1450 250 250 200 250 627 608 630 400 1200
3000 4070 4160 2450 500 1500
4000 5070 5160 3450 800 1800
6000 7070 7160 5450 1200
1,6 2000 3140 3190 1410         650 400 1200
3000 4140 4190 2410         600 1500
4000 5140 5190 3410         800 1800
6000 7140 7190 5410 250 250 200 250 627 1200
2,5 2000 3220 3225 1400 612 655 400 1200
3000 4220 4225 2400 600 1500
4000 5220 5225 3400 800 1800
6000 7220 7225 5400 1200
4 2000 3430 3290 1300 677 700 400 1200
3000 4430 4290 2300 600 1500
4000 5430 5290 3300 800 1800
6000 7430 7290 5300 1200
1000

0,6

1

3000 4210 4220 2350 300 300 200 300 729 712 650 400 1500
4000 5210 5220 3350 600 1800
6000 7210 7220 5350 1200
9000 10210 10220 8350
1,6 3000 4270 4240 2350 400 1500
4000 5270 5240 3350 600 1800
6000 7270 7240 5350 1200
9000 10270 10240 8350
2,5 3000 4390 4300 2300 779 716 710 400 1500
4000 5390 5300 3300 600 1800
6000 7390 7300 5300 1200
9000 10390 10300 8300
4 3000 4580 4420 2200 800 400 1500
4000 5580 5420 3200 600 1800
6000 7580 7420 5200 1200
1200

0,6

1

4000 5300 5400 3200 350 3500 250 350 831 812 765 700
6000 7300 7400 5200 1200
9000 10300 10400 8200
1,6 4000 5400 5420 3200 822 700
6000 7400 7420 5200 1200
9000 10400 10420 8200
2,5 4000 5540 5500 3200 879 800 700
6000 7540 7500 5200 1200
9000 10540 10500 8200



Расчет кожухотрубчатых теплообменников ТКГ, ТНГ, ТКВ, ТНВ, ТН, ТК, как ручной, так и с использованием различных программ позволил выявить модельный ряд аппаратов с диаметрами кожуха 159, 273, 325, 400, 426, 600, 800, 1000, 1200 мм работающие при разных давлениях от 0.6 до 4 МПа. Все данные сведены в таблицу.

Еще раз напомню, что можно сделать аппараты несколько отличные от стандартных изделий.





Исполнение кожухотрубчатых теплообменников:



  • Н - Низкотемпературное, температурный предел от -30ºC до +100ºC;
  • Н1 - Низкотемпературное, температурный предел от от -40ºC до +100ºC;
  • Н2 - Низкотемпературное, температурный предел от -60ºC до +100ºC;
  • Н3 - Низкотемпературное, температурный предел от -70ºC до +100ºC;
  • О - Обыкновенное, температурный предел от -20ºC до +100ºC;
  • С - Среднее, температурный предел от -20ºC до +200ºC;
  • В - Высокотемпературное, температурный предел от -20ºC до +300ºC;
  • В1 - Высокотемпературное, температурный предел от -20ºC до +350ºC.





Обозначение теплообменников:

Теплообменник с неподвижными трубными решетками 800 ТНГ-2,5-М3/25-4-2  ТУ 3612-024-00220302-02, где: 800 – диаметр кожуха, мм; ТНГ – теплообменник с неподвижными трубными решетками горизонтальный; 4 – на условное давление в трубах и кожухе, МПа; М3 – материальное исполнения; 25 – диаметр теплообменных труб, мм; 4 – длина труб, м; 2 – двухходовой по трубам.


Соответственно если вертикальный, то пишется ТНВ или ТКВ.





Допустимое превышение в удлинении кожуха (труб):

Допустимое превышение в удлинении кожуха (труб)  ± 0,1 мм (для исполнений по материалу)



М1; М3; М12; М17; М23; М24                                     М8; М9; М10; М11; М19; М20; М21; М22

Длина труб, мм                                                                                  Длина труб, мм

1500; 2000    ± 2,2                                                                              1500; 2000     ± 3,0

3000; 4000; 6000    ±   4,4                                                            3000; 4000; 6000     ± 6,0

9000    ±   6,6                                                                                              9000      ± 9,0







Материалы узлов, деталей, труб, решеток, корпуса и камер:





Цена, как заказать и купить теплообменник ТН, ТК



Для того, чтобы разместить теплообменники тн, тк в производство на нашем заводе свяжитесь с нами по следующим координатам.

Телефон:+7 351 270–94–54, Факс:+7 351 735–95–79, Электронная почта: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript



Заполненную заявку так же можно отправить прямо с сайта воспользовавшись формой обратной связи, смотрите ниже.



Для расчета стоимости доставки ознакомьтесь с массой аппаратов.
