Редукторы червячные двухступенчатые ч2


Рубрика: Редукторы


Редуктор ч2 отличается своим универсальным применением и небольшими размерами, что позволяет удобно его использовать в различных механизмах работающих как на открытом воздухе так и в помещениях при температурах -40 до +45 0С. Характеризуется большим количеством передаточных чисел и диапазонами крутящих моментов.

Предприятие МеталлЭкспортПром производитель промышленных воздухоохладителей электромашин рекомендует покупать надежную продукцию.

Ниже можно посмотреть, как будет выглядеть чертеж червячного двухступенчатого редуктора ч2.


Редуктор червячный двухступенчатый тип Ч2

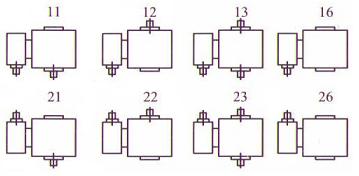

схема сборок

схемы сборки редукторов

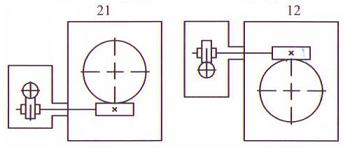

 варианты расположения червячных пар

вариант расположения червячных пар

21- червяк первой ступени над колесом, червяк второй ступени под колесом;

12- червяк первой ступени над колесом, червяк второй ступени под колесом.


технические характеристики

марка редуктора Передаточное чиcло u
Мт, Н*м
Масса, кг
Ч2-40/63
 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000
180-264
15
Ч2-40/80
375-580
26
Ч2-63/100
500-875
70
Ч2-80/125
1075-1510
100
Ч2-80/160
1930-3380
180

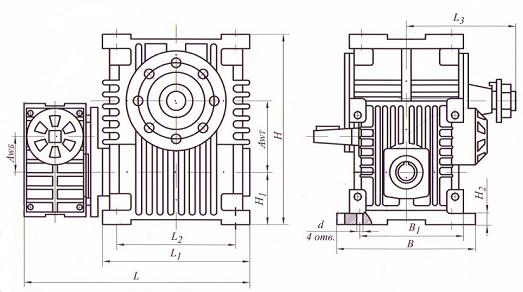

габаритные и присоединительные размеры

Типоразмер редуктора
A
AWT L
L1
L2
L3
B
B1
H
H1
H2
d
 мм
 Ч2-40/6340
63
350
220
180
100
196
165
232
82
5
13
 Ч2-40/8040
80
380
260
225
125
212
185
267
92
5
15
 Ч2-63/10063
100
420
240
200
225
175
140
312
100
18
19
 Ч2-80/12580
125
510
275
230
230
230
190
396
111
22
19
 Ч2-80/16080
160
585
350
300
280
280
230
500
140
30
22


Обозначается следующим образом:

Редуктор Ч2-80/160-4000-21-21-Ц-У3

Ч2- тип редуктора;

40- межосевое расстояние быстроходной ступени, мм;

80- межосевое расстояние тихоходной ступени, мм;

1600- передаточное число;

13- схема сборки;

21- вариант расподложения червячных пар;

Ц- исполнение конца тихоходного вала;

У3- климатическое исполнение и категория размещения по ГОСТ 15150-69.


Дополнительно:

На базе редуктора ч2 возможно изготовить мотор-редуктор МЧ2.
