Редукторы глобоидные одноступенчатые универсальные необдуваемые Чг


Рубрика: Редукторы


Редуктор глобоидный одноступенчатый чг очень популярное устройство. Чаще всего используется в приводах кранов и для организации различных тележек. Устройство универсальное, поэтому подходит для различных механизмов.

Данные редуктора используем на нашем производстве теплообменных аппаратов для подъемных механизмов.






технические характеристики редуктора глобоидного чг

Марка редуктора
Передаточное число u
Мт, Н*м
Масса редуктора, кг
Aw
Мощность на быстроходном валу, кВт
 Чг-80 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63
260-540
30
80
0.67-5.05
 Чг-100450-825
49
100
1.14-8.05
 Чг-125725-1600
86
125
2.18-12.7







редуктор глобоидный одноступенчатый

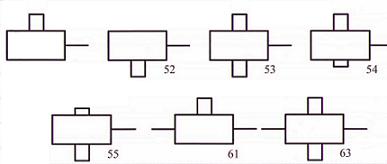

 схемы сборки редукторов

схема сборки редукторов

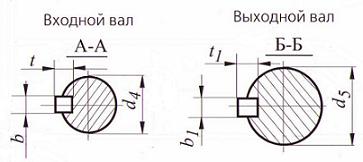

 размеры концов валов

размеры концов валов

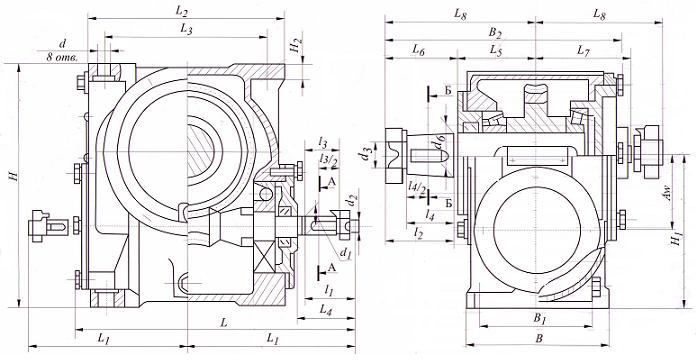

габаритные и присоединительные размеры

Наименование редуктора
L
L1
L2
L3
L4
L5
L6
L7
L8
B
B1
B2
H
H1
H2
 мм
Чг-80
300
185
190
160
70
95
85
100
185
150
120
280
250
160
15
Чг-100
350
210
240
200
70
105
120
110
225
175
140
332
312
200
18
Чг-125
405
245
270
230
90
120
120
125
230
200
160
350
425
265

22



Типоразмер редуктора
l1
l2
l3
l4
d
d1
d2
d3
d4
d5d6
b
K
t
t1
 мм
Чг-80
60
80
42
58
14
28
М16х1.5
М20х1.5
25.9
32.4
35
5
6
5
6
Чг-100
60
110
42
82
14
28
М16х1.5
М30х2
25.9
40.9
45
5
12
5
8
Чг-125
80
110
58
82
18
32
М20х1.5
М36х3
29.1
50.9
55
6
14
6
9


 условное обозначение редуктора при заказе:

Редуктор Чг-125-40-53-У3

Чг - тип редуктора;

125 - расстояние между осями, мм;

16 - передаточное число;

52 - схема сборки;

У3 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
