Червячный редуктор одноступенчатый универсальный, тип 1Ч

Червячный редуктор одноступенчатый - тип 1Ч содержит два типоразмера 1Ч-63 и 1Ч-160.

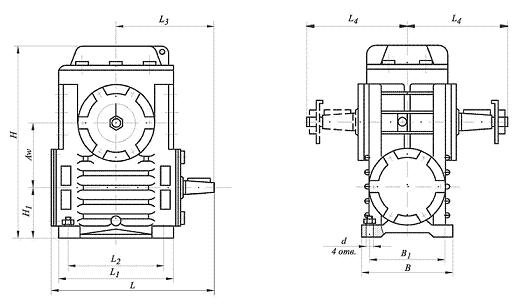

редуктор червячный чертеж

 Редуктор червячный универсальный тип 1Ч

Более подробно чертеж редуктора червячного предоставляется при покупке.


схемы сборки

схемы сборки редукторов

варианты расположения червячной пары

варианты расположения червячной пары

1- пробка-отдушина;

2- пробка для контроля уровня масла;

3- сливная пробка.

основные технические характеристики

Наименование
Передаточное число u
Мт, Н*м
Масса, кг
 1Ч-63 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80
100-250
            17
 1Ч-1601300-3970
            120


размеры концов валов

размер концов валов


габаритные и присоединительные размеры

  Наименование
Aw
L
L1
L2
L3
L4
B
B1
H
H1
d
d1
 мм
1Ч-63
63
238
168
135
142.5
161
165
130
207
69
14
18
1Ч-160
160
492
350
300
285
280
280
230
465
140
22
40


Наименование
d2
d3
l
l1
b
t
l2
l3
d4
d5
b1 t1
 мм
1Ч-63
  -
20.5
40
 -5
 -
 -
 -
 -
 - - -
1Ч-160
М12
37.3
82
24
10
8
140
105
70
64.75
18
11

Условное обозначение при заказе

Редуктор 1Ч-63-31.5-53-2-К-У3

1Ч- тип;

63- межосевое расстояние, мм;

31.5- передаточное число;

53- схема сборки;

2- вариант расположения червячной пары;

К- исполнение конца тихоходного вала;

У3- климатическое исполнение и категория размещения по ГОСТ 15150-69.


Примечание:

Исполнение конца тихоходного вала может быть:

1Ч-63 - цилиндрическим - Ц, полым - П;

1Ч-160 - коническим - К (стандартное исполнение), полым - П, цилиндрическим - Ц (согласовывается дополнительно при заказе).


Купить редуктор червячный

можно любым удобным для Вас способом:

- позвоните в отдел сбыта

- направьте заявку на факс или электронную почту.

Для того, чтобы купить редуктор червячный оплатите счет и укажите место доставки или отгрузим на самовывоз.
