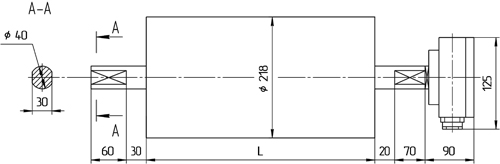

мотор-барабан МБ2



Мотор-барабан МБ2. Технические характеристики

Электродвигатель (обозначение, номинальная мощность, номинальный ток) Линейная скорость ленты, V, м/с Частота вращения барабана, n, об/мин Номинальный крутящий момент, M,  Н∙м Тяговое усилие, F, Н Масса, m, кг при длине барабана L, мм* На 50 мм длины до 1400 мм
500 550 600 650 700 750
АИРВ80А6
(АТКВ80А6),
0,75 кВт,
2,4 А
0,50 45,0 155 1500 70 73 76 79 82 85 3 кг
0,56 50,0 139 1339
0,63 56,0 124 1190
0,71 63,0 110 1056
АИРВ71В4
(АТКВ71А4),
0,75 кВт,
1,9 А
0,80 71,0 98 938 69 72 75 78 81 84 3 кг
АИРВ80В6
(АТКВ80В6),
1,10 кВт,
2,9 А
0,50 45,0 227 2200 74 77 80 83 86 89 3 кг
0,56 50,0 204 1964
0,63 56,0 182 1746
0,71 63,0 162 1549
АИРВ80А4
(АТКВ80А4),
1,10 кВт,
2,9 А
0,80 71,0 144 1375 71 74 77 80 83 86 3 кг
0,90 80,0 128 1222
1,00 90,0 113 1100
1,12 100,0 102 982
АИРВ90А6,
1,50 кВт,
4,2 А
0,50 45,0 309 3000 75 78 81 84 87 90 3 кг
0,56 50,0 278 2679
0,63 56,0 248 2380
0,71 63,0 221 2113
АИРВ80В4,
1,50 кВт,
3,8 А
0,80 71,0 196 1875 71 74 77 80 83 86 3 кг
0,90 80,0 174 1667
1,00 90,0 155 1500
1,12 100,0 139 1339
1,25 112,0 124 1200
1,40 125,0 111 1071
1,60 140,0 100 938
1,80 160,0 87 833
2,00 180, 77 750
2,24 200,0 69 670
АИРВ90А4,
2,20 кВт,
5,0 А
0,80 71,0 287 2750 72 75 78 81 84 87 3 кг
0,90 80,0 255 2444
1,00 90,0 227 2200
1,12 100,0 204 1964
1,25 112,0 182 1760
1,40 125,0 163 1571
1,60 140,0 146 1375
1,80 160,0 128 1222
2,00 180,0 114 1100
2,24 200,0 102 982
2,50 224,0 91 880

*масса - расчетная величина, может отличаться от реальных значений
