Червячный редуктор одноступенчатый универсальный, тип Ч

Червячный редуктор одноступенчатый универсальный, тип Ч предназначается для того, чтобы изменять крутящий момент и частоту вращения вала. Одноступенчатый по тому, что присутствует только одна ступень передачи крутящего момента.

В материале можно посмотреть чертеж червячного редуктора одноступенчатого, основными технологическими размерами- габаритные и присоединительные, технические характеристики, схему сборки, размеры концов валов, особенности данного оборудования.

Основной параметр данного оборудования, это межосевое расстояние, лежащее в пределах от 80 до 160 мм.

Имеются четыре типоразмера: ч-80, ч-100, ч-125, ч-160.

чертеж червячный редуктор одноступенчатый

Редуктор червячный одноступенчатый тип Ч

схема сборки

схема сборки редукторов


варианты расположения червячной пары

расположение червячной пары

                                                                        1- пробка-отдушина;

                                                                        2- пробка для контроля уровня масла;

                                                                        3- сливная пробка.


основные технические характеристики

Типоразмер Передаточное число u Мт, Н*м
Масса, кг
Ч-80
 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80
175-300
18
Ч-100
290-490
57
Ч-125
525-900
88
Ч-160
1050-1900
157


размеры и исполнение на выходе

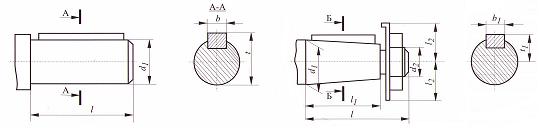

размеры концов выходных валов

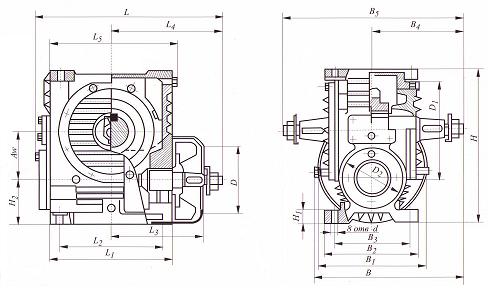

габаритные и присоединительные размеры

Типоразмер
Aw L
L1
L2
L3
L4
L5 B
B1
B2
B3
B4
B5
H
H1
 мм
Ч-80
80
280
225
  -
  -
167
   -
  -
  -
250
220
  -
  -
295
14
Ч-100
100
373
240
200
177
225
257.5
341
218
175
140
225
450
312
18
Ч-125
125
437
275
230
210
261
290
363
246
230
190
230
460
396
22
Ч-160
160
551
350
300
245
345
373
434
286
280
230
280
560
500
30


Типоразмер
H2
D
D1
D2
d
l
d1
t
b
l1
l2
d2
t1
b1
 мм
Ч-80
112
  -
135
  -
16
58
35
38
10
  -
 -
    -
   - -
Ч-100
100
140
220
150
19
110
45
48.5
14
82
25
М30х2
23.45
12
Ч-125
111
165
275
170
19
110
55
59
16
82
30
М36х3
28.95
14
Ч-160
140
200
340
210
22
140
70
74.5
20
105
40
М48х3
36.33

18



условное обозначение при заказе:

Ч-80-16-53-2-К-У3 - червячный редуктор одноступенчатый



Ч - тип редуктора одноступенчатого;
80 - межосевое расстояние, мм;
16 - передаточное число;
53 - схема сборки;
2 - вариант расположения червячной пары;
К - исполнение конца;
УЗ - климатическое исполнение и категория размещения по ГОСТ-15150-69.


Примечание:

Исполнение тихоходного вала может быть:
Ч-80 - цилиндрическим - Ц, полым - П,
Ч-100, 125, 160 - коническим - К (стандартный вариант), полым - П, цилиндрическим - Ц (согласовывается дополнительно при заказе).
