Мотор-редуктор МЦ


Производство: редукторы


Мотор-редуктор мц предназначен для работы в механизмах передвижения и подъема кранов и другого оборудования. Состоит из цилиндрического одноступенчатого редуктора и электродвигателя серии АИР и 4АМ.

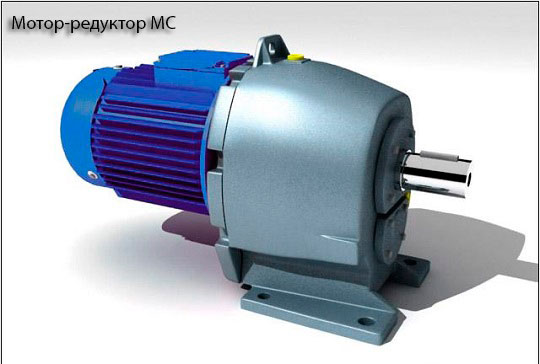

мотор редуктор мц









Технические характеристики редукторов мц



Тип Частота вращения выходного вала, об/мин МтхНм Масса, кг
мц-63 224, 250, 280, 315, 355, 400, 450 50-65 55
мц-80 100-125 80
мц-100 220-265 125
мц-125 385-490 205

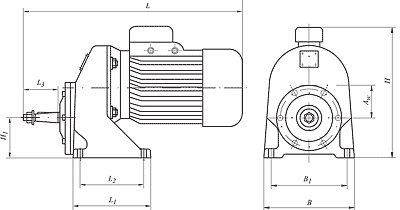

Размеры



Тип Aw L L1 L2 L3 B B1 H H1
мм
мц-63 63 475-505 185 150 50 215 180 322 80
мц-80 80 595-620 205 165 60 275 230 380 100
мц-100 100 660-750 255 200 80 325 280 442 130
мц-125 125 790-830 325 270 110 360 300 518 140



Мотор-редуктор МЦ2С - цилиндрический соосный двухступенчатый



МЦ2С отличается от МЦ числом ступеней, у него их две, поэтому в обозначении добавляется число 2.





Характеристики МЦ2С





Тип Частота вращения выходного вала, об/мин МтхНм Масса, кг
мц2с-63 28, 31.5, 35.5, 40, 45, 50, 56, 63, 71, 80, 90, 100, 112, 125, 140, 160, 180, 200, 224, 250, 280, 315, 355, 400, 450 100-205 21-35
мц2с-80 185-405 36-52
мц2с-100 405-755 74-105
мц2с-125 735-1410 115-230
мц2с-160 1000-3000 300-600

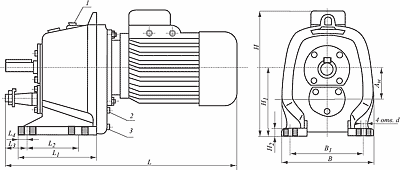

Размеры



Тип Aw L L1 L2 L3 L4 B B1 H H1 H2 d l l1 l2 d1 d2 b t l3 d3 b1 t1
мм
мц2с-63 63 487-538 160 110 48 15 200 150 265-275 140 16 12 60 42 21 28 m16x1.5 5 14.9 60 26k6 8 31
мц2с-80 80 590-635 175 115 75 22 225 180 305-317 170 18 15 80 58 29 35 m20x1.5 6 18.5 80 35k6 10 38
мц2с-100 100 645-700 195 130 110 20 255 210 380 212 22 15 110 82 41 45 m30x2 12 23.45 110 45k6 14 48.5
мц2с-125 125 740-913 235 160 105 25 335-350 280 450-530 265 28 19 110 82 41 55 m36x3 14 28.5 110 55k6 16 59
мц2с-160





Конструктивное исполнение по способу монтажа

  • на лапах
  • фланцевое












Выходной вал

  1. цилиндрический
  2. конический



Обозначение



МЦ 80 мотор редуктор, мц-80-450-1.5-G160-К-У3, 380 в.

МЦ - тип, 80 - межосевое расстояние, частота вращения на выходном валу (об/мин), 1.5 - мощность электрического двигателя (кВт), G160- конструктивное исполнение по способу монтажа (см. фото), К - коническое исполнение конца выходного вала, У3 - климатическое исполнение, 380 В - номинальное напряжение.



МЦ2С мотор редуктор или МЦ2С-100-50-7.5-G160-Ц-У3-380В.

МЦ2с - двухступенчатый соосный, 100 мм - межосевое расстояние, 50 об/мин - частота вращения выходного вала, 7.5 кВт - мощность электродвигателя, G160 - конструктивное исполнение, Ц - цилиндрическое исполнение выходного вала, У3 - климат, 380В - напряжение.



Особенности эксплуатации

Данный тип редуктора может работать в условиях полной загрузки 24 часа. Вращение вала в любую сторону, нагрузка постоянная.



Цена мотор-редуктора и покупка



Наш завод изготавливает только новые редуктора на заказ из новых материалов, поэтому цена не может быть слишком низкой, но мы гарантируем высокое качество. Для размещение заказа обратитесь в отдел сбыта по следующим координатам.



Телефон:+7 351 735–88–69, Факс:+7 351 735–95–79, Электронная почта: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript



Вы так же можете воспользоваться формой обратной связи и отправить заявку прямо с сайта.



...



Дополнительно

Кроме этих редукторов у нас вы можете купить мотор редуктор планетарный 3мп и электрические двигатели переменного тока к нему любой мощности.



Материал по теме

  1. мотор-редуктор мпо
  2. мотор-барабан мб 5

Желаем вам красивого настроения и хороших заказов редукторов и теплообменников нашего завода МеталлЭкспортПром!
