Маслоохладители МО


Рубрика: Маслоохладители

И так здравствуйте заказчики МеталлЭкспортПром и все посетители нашего сайта. Сегодня мы подробно разберем все существующие маслоохладители мо на сегодняшнем рынке теплообменных аппаратов производимых у нас. Начнем по-порядку с самых больших и востребованных. Раскрою секрет, что аббревиатура МО значит просто МаслоОхладитель, сокращенно и все, это было немножко истории. А мы идем далее и рассмотрим самые большие охладители этой серии.



Маслоохладители мо для охлаждения трансформаторов



Представлены моделями мо-35, мо-53 и мо-65.

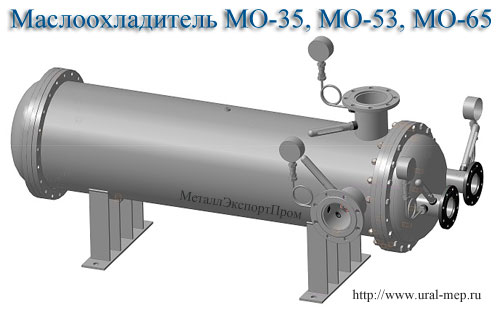

маслоохладитель мо-35, мо-53, мо-65



Изготавливаются горизонтальными кожухотрубными аппаратами и нужны для охлаждения масла в масляных системах охлаждения, в основном это большие трансформаторы на ТЭЦ, ТЭС, ГРЭС и АЭС, кстати один из наших МО-53-4 работает сейчас на Загорской ГАЭС филиал РУсГидро.

Наши преимущества

Нашими преимуществами перед другими производителями является наличие компенсационного узла температурных деформаций внутренних деталей и определенная форма теплообменных труб. Наличие этих фактов делает аппарат более надежным в эксплуатации и долговечным. И не нужно мучиться с постоянной прочисткой трубок и  сниженным теплообменом, а то и того более покупать новый маслоохладитель.

И так идем далее.





Маслоохладители мо для холодильных установок, машин и компрессоров



Служат для охлаждения минерального масла винтовых и поршневых компрессоров, холодильных установок и машинах. Выполняются кожухотрубчатыми и горизонтальными теплообменниками.

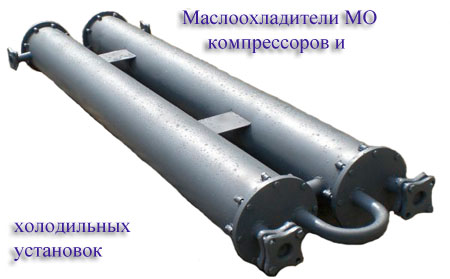

маслоохладители мо для компрессоров и холодильных машин





Технические характеристики



Обозначение Теплообменная площадь Геометрические размеры, мм Вместимость, м3 (л) Масса, кг (сухая)  Число секций Число ходов по секции
L L1 L2 L3 l l1 межтрубная, масло трубная, вода по маслу по воде
мо-4.5 4.54 1350 1120 960 - 48 912 0,0287(28.7) 0.0124(12,4) 193 1 21 1
мо-6 6.14 1727 1497 1337 - 47,5 1282,5 0.0386(38.6) 0.0152(15,2) 236 1 29 1
мо-9 9.11 2227 1997 1837 - 48 1776 0,0488(48.8) 0.0206(20,6) 300 1 39 1
мо-12 11.55 1513 1283 - 900 46,5 1069,5 0,0620(62) 0.0557(55,7) 425 2 25 1
мо-18 18.22 2227 1997 - 1600 48 1776 0,0975(97,5) 0.0676(67,6) 595 2 39 1

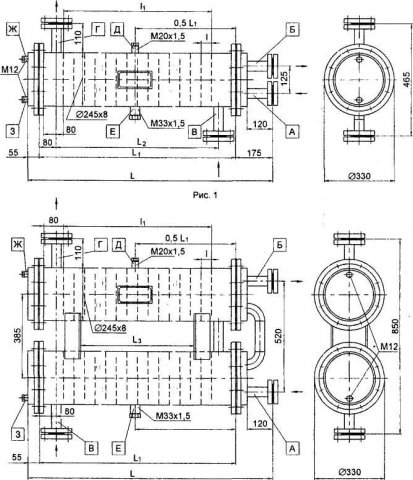

Чертеж маслоохладителей мо холодильных машин, установок и компрессоров

Маслоохладитель холодильной машины и компрессора
Маслоохладитель холодильной машины и компрессора
Чертеж маслоохладителей мо холодильных машин и установок, компрессоров.


И так идем дальше.





Маслоохладители мо для гидравлики систем станков, прессов



Данный тип маслоохладителей предназначен для установки в систему смазки, гидравлики и функционирования систем станков, прессов, ножниц, гидростанций, насосных станций, гидроприводов и др. аналогичного оборудования.



Технические характеристики этой серии мо



Модель Тепловой поток, кВт(кДж/ч) Расход, м3/ч (л/мин) Температура охлаждающей воды на входе, 0С Температура масла на входе, 0С  Рабочее давление, МПа (кгс/см2) Масса, кг
масла  воды ухл4 т4 масло вода
мо-2.5 23.7 6-9 (100-125) 3-5(50-63) 30 35 70 0.8 (8) 0.4 (4) 70
мо-4 37 9-14(160-200) 5-7(80-100) 85
мо-6 58 15-19(250-320) 8-10 (125-160) 135
мо-10 93 25-39(400-630) 12.5-20(200-320) 170
мо-12 100 30-39(480-630) 12.5-20(200-320) 200
мо-18 120 30-39(480-6300 12.5-20(200-320) 270



Для заказа используется обозначение: маслоохладитель мо-4 для гидравлики.

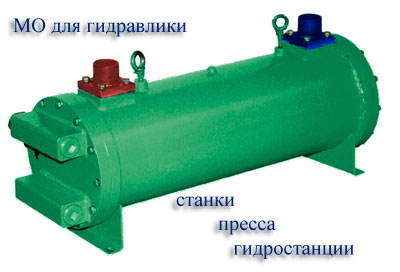

маслоохладитель мо для гидравлики, станков, прессов



Переходим  следующему виду.





Маслоохладитель мо для охлаждения турбинного, авиационного, дизельного масла или конденсата



В основном такие теплообменники применяют, чтобы охлаждать масло турбин -  30(УТ) 46(УТ), 22(Л), авиационное масло - МС14, МС20, дизельное и конденсат. Возможно применение и для охлаждения других жидкостей.

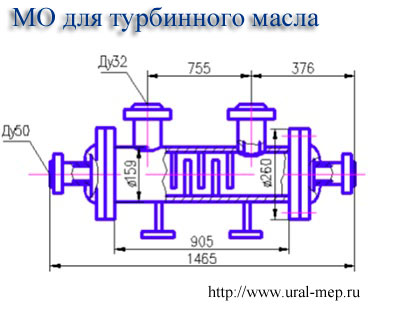

маслоохладитель мо для охлаждения турбинного масла





Материалы для изготовления

В зависимости от скорости движения рабочей жидкости используют трубы мельхиоровые МНЖМц 30-1-1, из стали, в том числе нержавеющей, латунную трубку, а так же из различных сплавов, включая титан - титановый деформируемый сплав пт-1м, пт-7м, пт-3в.

Более надежные маслоохладители изготавливаются из нержавеющих и титановых теплообменных труб, так как они обладают большой коррозионной стойкостью к воздействию охлаждаемой среды и воды используемой для охлаждения, кот. так же может "портить" трубки и другие части оборудования из-за нахождения в ней примесей и солей.

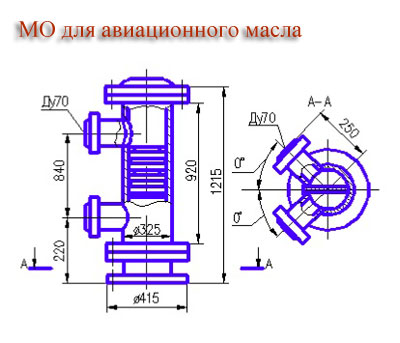

маслоохладитель мо для охлаждения авиационного масла



Корпус и водяные камеры в зависимости от модели делаются из нержавеющих сплавов 10Х17Н13М3Т, 12Х18Н10Т, мельхиора МНЖ5, титана, бронзы, латуни - л68, ло-70, л62 и обычных марок стали - ст20.

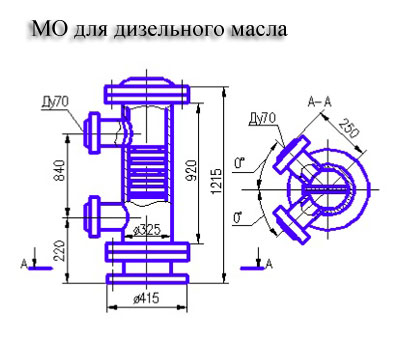

маслоохладитель мо для дизельного масла и конденсата

Данные теплообменники включают модели от МО-2 до МО-120 с площадью охлаждения от 2 до 210 м2.

А сейчас переходим к аппаратам несколько другого типа, если все выше рассмотренные являются кожухотрубными теплообменниками горизонтального или вертикального типа, то следующие представляют из себя набор изогнутых теплообменных труб.





Маслоохладители мо для электродвигателей и генераторов



Аппараты этой серии применяют для масляных охлаждающих и систем смазки электрических машин: различные электродвигатели и гидрогенераторы.

Вставляются непосредственно внутрь машин. Имеют различные модификации по форме и виды. Далее можно скачать каталог и все подробней посмотреть.

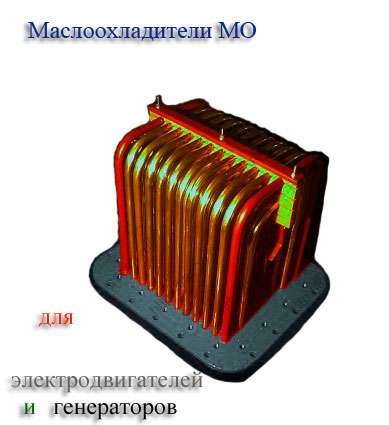

маслоохладитель мо для электродвигателей и гидрогенераторов

Маслоохладитель двигателя мо бывают разных видов и исполнений.



Обозначение охладителя масла этой серии

Пример: Маслоохладитель МО-10-Н(М, М2)-УХЛ4(Т4), где 10 значит 0,94 м2, Н - исполнение в зависимости от охлаждающей воды, ухл4 или Т4 - исполнение по климату.

Так как охладителей очень много от МО-1 до МО-46, с разными теплообменными поверхностями, формами и видами исполнения, все модели и технические характеристики можно скачать отдельным файлом - технические характеристики маслоохладителей мо электродвигателей и генераторов. Там же можно посмотреть различные модификации, виды и эскизы чертежей, в общем как они выглядят.



  1. мо-1.57
  2. мо-15.1





Вот на этих теплообменниках я и заканчиваю обзор серии МО. Правда большая? Больше нет ни одной серии маслоохладителей, которая включала бы в себя столько различных конструктивных исполнений, назначений по применению и диапазону охлаждаемых мощностей.

Отмечу, что в этих аппаратах используется водяное охлаждение, т.е. нагретое масло охлаждается протекающей водой, в трубном или межтрубном пространстве, а если вас интересует охлаждение масла воздухом и здесь мы с радостью вам поможем. Такой особенно метод эффективен там где не возможно организовать подвод воды. Например трансформаторные подстанции расположенные на улице или производственные участки определенной планировки.





Купить маслоохладитель мо



Для того, чтобы купить маслоохладитель мо, узнать цену и сроки изготовления свяжитесь с нами по следующим координатам.



Телефон:+7 351 270-94-54, Факс:+7 351 217–98–99, Электронная почта: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript



Заявку можно так же отправить прямо с сайта заполнив ниже идущую форму. Туда же можно приложить файл заявки и чертежи с эскизами, если нужно и при их наличии.



А мы желаем вам всего самого доброго, блага, прекрасного настроения, Удачи и заказывайте теплообменники и емкости в МеталлЭкспортПром! Всегда высокое качество и приемлемая цена! А это безопасно и выгодно!







...
