МОВ 3


Рубрика: Маслоохладители


Маслоохладитель МОВ 3 устанавливается в систему уплотнения генератора. Водомасляный теплообменник в котором масло движется в межтрубном пространстве, а вода внутри профилированных теплообменных труб.

Работает вместе с турбоустановками: К-300-240-3, К-500-240-4, К-800-240-5, мощностью 300, 500 и 800 МВт. Генераторы соответственно ТВВ-320-2, ТВВ-500-2ЕУ3, ТВВ-800-2ЕУ3. Приводные турбины: к-11-15/3П, к-11-10П, к-17-15П.

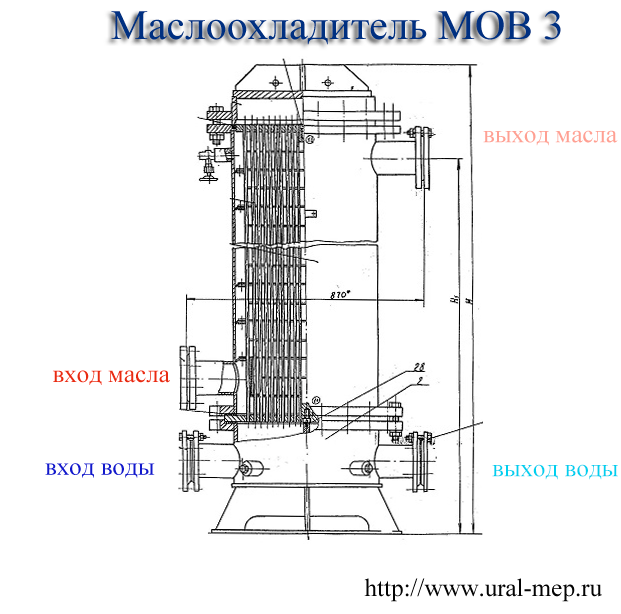

мов 3



Технические характеристики мов 3

Отводимая теплота или мощность теплообменника - 80 кВт

Рабочее давление воды в трубках: 1.0(10)-1.6(16) МПа (кгс/см2)

Рабочее давление масла:   1.0(10)-1.6(16) МПа (кгс/см2)

Температура воды на входе: 33 0С

Расход воды: 95 м3

Высота: 2400 мм

Диаметр корпуса: 710 мм

Масса: 1130 кг.



Старое обозначение чертежа охладителя

5БС.423.011-01(02)(03)



Модернизированный масляный охладитель МОВ 3М

На сегодняшний момент  разработана и производится современная модификация масляного охладителя МОВ-3М, что значит модернизированный. Используются в основной комплектации нержавеющие профилированные теплообменные трубки исключающие возникновение отложений на их поверхностях, тем самым увеличивается срок эффективной работы теплообменного аппарата и при этом отпадает надобность в частых ремонтах, профилактики и промывки теплообменника.

Использованная технология турбулизации потока позволяет увеличить процессы теплообмена тем самым повышая эффективность охладителя и увеличивая его мощность.

Доработаны узлы компенсации линейных удлинений и расширений, установки и крепления трубного пучка и камер. Это позволяет обслуживающему персоналу станции будь-то аэс, тэс, тэц или грэс самостоятельно обслуживать данный аппарат без вызова специалиста предприятия-изготовителя.



Подключение теплообменника к трубопроводам

Подключение охладителя должно выполняться с применением соответствующей трубопроводной арматуры: задвижки и затворы. К трубам присоединяется посредством стальных плоских приварных фланцев соответствующего давления.



Купить мов 3м

Маслоохладитель изготавливается на заказ. Для этого обратитесь в отдел сбыта:

Телефон:+7 351 270–94–54, Факс:+7 351 217–98–99, Электронная почта: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript



Дополнительные материалы

кожухотрубчатые теплообменники МеталлЭкспортПром



секционные теплообменники



С этим интересно ознакомиться

  1. Почему мы продаем качественные фланцы по низким ценам?
  2. Трубопроводная арматура проверенная временем



Всего вам самого доброго и хороших заказов у МеталлЭкспортПром!
















Добавить комментарий


Комментарии


+2 #1 Иван Степанович 14.08.2013 13:31
Отличное оборудование спасибо.
Цитировать


+2 #2 Виктор Степанович 15.08.2013 11:57
Быстро и качественно сделали,заказыв аем третий раз!Спасибо!
Цитировать


+2 #3 Сергей Михайлович 20.08.2013 13:55
Отгрузили в сроки,не подвели.Спасибо !
Цитировать


0 #4 Михаил 27.05.2014 10:33
Здраствуйте. Планируем замену маслоохладителе й на КАЭС МОВ-3. Можно ли увидеть чертежи маслоохладителя для анализа и разработки проекта. Спасибо
Цитировать


-1 #5 Александр Васильевич 27.05.2014 11:22
Цитирую Михаил:
Здраствуйте. Планируем замену маслоохладителей на КАЭС МОВ-3. Можно ли увидеть чертежи маслоохладителя для анализа и разработки проекта. Спасибо

Здравствуйте Михаил.
Нужны размеры? Могу отправить на электронную почту. Когда у вас замена?
