Узлы учета тепловой энергии-перспективность использования


Рубрика: Эксплуатация теплообменников

Бережное отношение к энергоресурсам — основная тенденция современного общества. Заботясь о будущем, находите решения для максимального сбережения ресурсов и экологии.

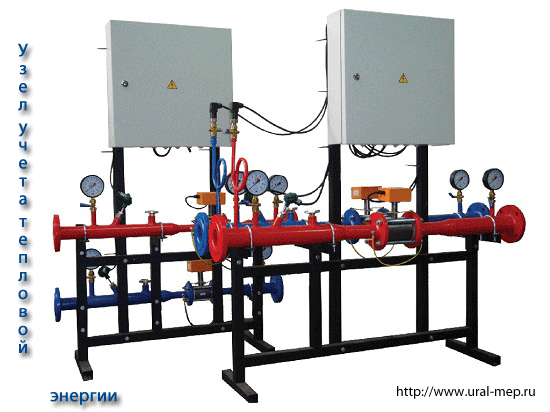

узел учета тепловой энергии



Технологии позволяют сегодня создать «умный» дом, в котором каждая калория тепловой энергии взята на учет. Очень важным звеном в этой цепи является учет потребляемой энергии, благодаря сведениям о ее расходе мы можем анализировать экономический эффект.

Как правило, все современные теплоснабжающие организации требуют установить узел учета тепловой энергии. Но она выгодна не только для теплоснабжающей, но и для теплопотребляющей стороны. Ведь установка узла учета тепла позволяет потребителю в любое практически время получать реальные данные о количестве потребляемой энергии, намечать будущее энергопотребление, а также вовремя предотвращать лишние траты, ну и конечно, главное – получать настоящий экономический эффект.

Состав узла учета тепловой энергии



оборудование узла утэ



Сегодня ни один коммунальный объект не обходится без таких функциональных устройств, как любой современный агрегат, будь то компьютер или космическая станция, узлы учета тепловой энергии состоят из модулей, каждый из которых отвечает за определенные параметры учета. Они монтируются напрямую в трубопровод. Стандартный узел состоит из следующих элементов-модулей: вычислитель, преобразователь расхода давления и температуры, устройство индикации тех же параметров, запорной арматуры -задвижек, вентилей, затворов, собственно элементов трубопровода-фланцев стальных, отводов, переходов, патрубков.


Этапы организации коммерческого узла учета тепла:


Чтобы поставить технологию энергосбережения на коммерческую основу не достаточно просто купить или изготовить узлы учета тепловой энергии. Прежде всего, необходимо согласовать технические условия установки у поставщиков тепла. Когда все письменные запросы в энергоснабжающую организацию получат официальное одобрение, можно приступать к разработке проектно-сметной документации.

Работы по разработке проектно-сметной документации


На этом этапе производится выбор материалов и измерительных приборов для модулирования узла, совместно с заказчиком определяется площадь под его установку, схема и оснащение. Все данные заносятся в проект, который согласовывается с поставщиками. После проверки экспертами соблюдения технических характеристик, правил коммерческого учета, требований СниП и ГОСТ, подрядчикам выдается паспорт узла учета тепловой энергии. Затем закупается необходимое оборудование и материалы. В среднем при хорошей логистике этот процесс занимает полмесяца. Но, как правило, коммерческие организации начинают закупки оборудования уже в процессе согласования. Металлические конструкции для узла изготавливают под заказ на специализированных предприятиях. Нет существенных проблем и с приобретением запирающей арматуры.

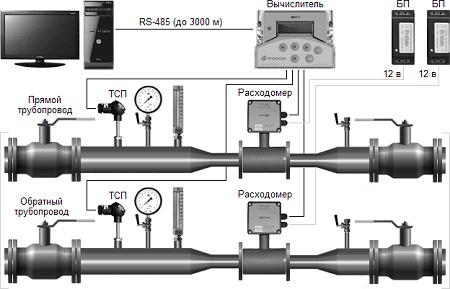

схема узла утэ




Поставка материалов и оборудования


Данный этап предусматривает закупку и поставку всего оборудования. При этом сроки поставки в среднем составляют две недели. Иногда часть оснащения может приобретаться и в процессе проектирования. Приборы учета и контроля, автоматика имеются в готовом виде в виде модулей. Теплообменники и емкости, как правило изготавливаются под заказ, а арматуру можно приобрести допустим в магазине трубопроводной арматуры так же из наличия.



Проведение монтажных и пуско-наладочных работ

После всех приготовлений начинается монтаж. От него зависит качество и долговечность службы узла. Точку над «и» ставит специализированная инженерная группа, которая настраивает и программирует работу узла, проводит контрольный запуск оборудования.

Также процесс проведения данных работ предусматривает и строгий контроль качества, и соблюдение Правил монтажа.
По завершению монтажных работ инженерная специализированная группа производит настройку, а также программирование и обязательную проверку оборудования узла.

О пуско-наладочных работах индивидуальных тепловых пунктов все так же подробно можно почитать.


Окончательная сдача коммерческого узла учета инспектору энергоснабжающего учреждения.


На последнем этапе остается «перерезать красную ленту» и пригласить на открытие инспектора энергосберегающей организации. Инспектор-энергетик осматривает узел на соответствие проекту, проверяет метрологическую документацию приборов КиПА, проводит собственные испытания оборудования. После фиксирует в специальном журнале изначальные показания приборов и устройств и пломбирует средства измерения, вручает потребителю долгожданный акт допуска узла в эксплуатацию. Как вы смогли заметить, создание узла учета потребляемой тепловой энергии на всех этапах подвергалось тщательной проверке на соответствие качеству и предъявляемым нормам. А это значит, что узел расходует именно столько энергии, сколько мы запрограммировали и ни джоуля больше. Так что рекомендуем всем использовать эту технологию и вместе экономить колоссальные средства, которые можно направить на строительство «умного дома» и бережливого общества.

Эффективность узла



Хочу отметить и об эффективности узла учета. Сам узел учитывает потребляемую энергию, а вот ее эффективное расходование непосредственно связано с оборудованием входящим в сам тепловой пункт: теплообменники, емкости, трубопроводная арматура. Эффективность теплообменных аппаратов заключается в том, что они потребляют столько энергии, чтоб хватило на производство нужного количества тепла и не больше, а это экономия денег. Качественные задвижки, вентиля, затворы и краны проявляют эффективность использования в том, что позволяют регулировать очень точно подачу теплоносителей воды и пара и не расходовать лишнее в виде подтекания, вследствие не качественного оборудования. А это опять же прямая экономия денежных средств.

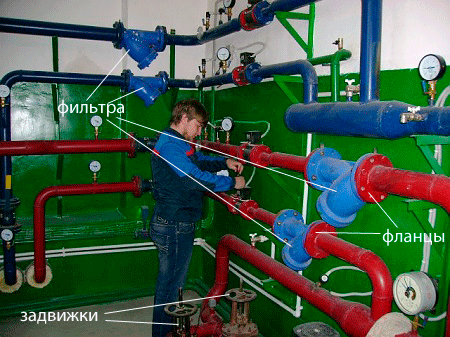

Для надежной защиты модулей и приборов в трубопровод встраиваются фильтра для очистки протекающих сред.

Вся запорная и регулирующая арматура соединяется с трубопроводом при помощи стальных плоских фланцев, которые мы видим на фото ниже.










Цена узла


Стоимость выполнения УУТЭ «под ключ» включает в себя такие составляющие:
- первоначальное обследование и подготовку, а также выдачу предложения коммерческого (бесплатно);
- лишь отопление – с учетом НДС от 120 тыс. руб.;
- отопление с ГВС без циркуляции – с учетом НДС от 180 тыс. руб.;
- отопление с ГВС с применением циркуляции – с учетом НДС от 240 тыс. руб.


Если финансовые проблемы не позволяют оплатить выполнение работ после непосредственной сдачи УУТЭ в эксплуатацию,  мы готовы предоставить рассрочку оплаты (беспроцентную) сроком до одного года.
При этом гарантируется высочайшее качество выполненных работ и кратчайшие сроки реализации проекта.
 Мы на энергосберегающем рынке пол десятилетия. За этот период уже было смонтировано больше полутысячи УУТЭ, а также ИТП (индивидуальных тепловых пунктов) жилых домов - общедомовой узел учета тепловой энергии, офисных - коммерческих зданий, действительно немалых объектов коммунального хозяйства, а также торговых и производственно-складских комплексов. При этом большая часть, как установленных УУТЭ, так и ИТП находится на сервисном обслуживании предприятия.
Как проектные, так и монтажные работы производятся в соответствии с действующими ГОСТами и СНиПами на основе проектной документации. Все материалы при этом обладают необходимыми сертификатами качества и соответствуют в полном объеме санитарно-гигиеническим требованиям.


Понятно, что компания характеризуется обязательным наличием всех необходимых допусков СРО (ранее ими выступали лицензии), как на проектирование, так и на строительство сооружений и зданий. Если это потребуется, специалисты предприятия подготовят любое предложение коммерческого плана (даже самого высокого уровня сложности) практически 72770зпо всем видам работ.
