Пуско-наладочные работы в ИТП


Рубрика: Эксплуатация теплообменников

В сегодняшней статье разберемся какие выполняются пуско-наладочные работы в ИТП. Для начала напомню, что ИТП это - индивидуальный тепловой пункт и нужен он для снижения параметров теплоносителя и поступления его в систему ГВС - горячего водоснабжения. Например пар и горячая вода поступают с ТЭЦ на ЦТП - центральный тепловой пункт, а оттуда уже на ИТП, который установлен в вашем доме, индивидуальном или многоквартирном в бойлерном или подвальном помещении. Т.е. очень горячая вода идет с ТЭЦ и доходит до ИТП, где посредством бойлеров или водоводяных подогревателей ввп доводится до нужной температуры. На фото ниже видно, как соединяются бойлеры между собой посредством калачей.





Индивидуальный тепловой пункт





Индивидуальные тепловые пункты (ИТП) обычно обслуживают не такие огромные площади, как центральные, но и с ними работы хватает. Во всем есть свои тонкости, и пуско-наладочные работы индивидуального теплового пункта зачастую бывают более сложными и продолжительными, чем в центральных пунктах.

В начале пуско-наладочных работ ИТП оборудуют специальными приборами, которые регулируют расход и приход тепла. К таковым приборам относятся редукционно-охладительные агрегаты, установки, которые понижают температуру и давление пара (регулятор, парогенератор), и некоторые другие.

Задача этих приборов – отрегулировать и давление (до идеальных значений), и температуру, и снизить потерю тепла. Также необходимо следить за тем, что бы конденсат, скапливающийся в трубах, возвращался по системе в центральный узел теплоснабжения. Это помогает предотвратить потерю тепла, пока горячая вода и пар поступают по трубам к потребителю.

Установка всех этих приборов является первым этапом пуско-наладочных работ.

Установка смесителей на вентили парогенератора носит вторичный характер.

Смеситель обычно служит для снижения температуры поступающей воды до температуры, которая необходима, чтобы прогреть систему. Теплообменники в последние годы устанавливают, чаще всего, пластинчатые, поскольку они хорошо себя зарекомендовали. Они долговечны, практичны и не такие дорогие.

Частотно-регулируемые насосы не являются острой необходимой установкой, однако ее предпочитают устанавливать практически во всех домах, так как они регулируют подачу тепла в зависимости от напряжения в электросети. Например, если напряжение слабое, то и подача тепла упадет.

Не слишком хорошая идея, как всегда, обрела массу сторонников (мало того, что темно, так еще и холодно).

На случай перегрева воды устанавливается совсем другая, обязательная автоматика регулировки подачи воды – тепловые процессоры. Эти процессоры позволяют отрегулировать внутреннюю температуру по отношению к внешней. Говоря человеческим языком – чем холоднее будет на улице, тем теплее они сделают температуру воды внутри теплообменника и труб, которые идут непосредственно к потребителю.

И в последнюю очередь происходит наладка тепловых узлов. Это очень важная процедура и она требует от наладчика большого опыта и профессиональной квалификации, так как это ключевой момент в пуске ИТП.

Например, узел учета теплопотребления (такой же, как в ЦТП) не является необходимым, но он обязателен для отчетности по потреблению газа. Ведь даже если ИТП отапливает отдельно взятый многоэтажный дом, то в нем все равно проживает достаточно большое количество жильцов, и потребление газа нужно учитывать, исходя из затрат каждого жильца.

Ошибка в установке такого узла приведет к тому, что перерасчет будет произведен неправильно, в этом случае и жильцы будут, скорее всего, переплачивать.

Узел согласования давлений является заключительным этапом в установке и пуске в индивидуальном тепловом пункте. Он регулирует все отопительные системы в пункте и представляет собой главный узел теплообменника.



Оборудование индивидуальных тепловых пунктов

теплообменники

Каждый пункт снабжен теплообменными аппаратами: бойлер ввп, пластинчатый теплообменник, пароводяной теплообменник пп. Выбор типа теплообменника зависит от имеющихся теплоносителей пар и вода. Допустим где есть только горячая вода применяются водоводяные подогреватели, которые подогревают холодную воду до горячей посредством поступающей горячей воды,либо посредством холодной остужают поступающую воду до нужной температуры. Если имеется пар, то возможно применение подогревателей пароводяных типа пп с латунными или нержавеющими трубами. Посредством горячего пара нагревается холодная вода. На фото ниже можно увидеть, как встроен подогреватель пп. Т.е. выбор зависит от индивидуальных особенностей пункт.



итп с подогревателем пп





Выше рассмотренные теплообменные аппараты являются кожухотрубными,  но возможно применение и пластинчатых теплообменников. Первый такой аппарат разработала широко известная фирма Альфа-Лаваль. Их преимущества в компактности, т.е. если помещение очень маленькое есть смысл от их применения. И очень важно, чтоб оправдать использование сделать правильный расчет и подобрать нужную модель, но это уже другая тема.

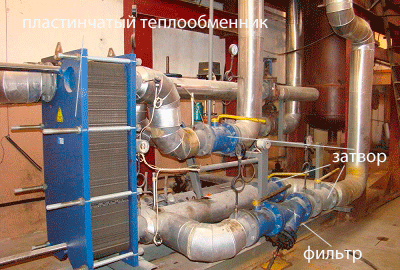

итп с пластинчатым теплообменником





Обязательно наличие фильтров для очистки поступающей воды от различных загрязнений, чтобы они не попали на внутренние поверхности пластин в проходы для воды и не засорили их, тем самым снизив эффективность работы аппарата и вызвав возможный выход его из строя.

Какой бы ни был качественный теплообменник с установленными фильтрами всегда применяется процедура его промывки, как техническое обслуживание. О том как это правильно делать этот процесс читайте в материале - технология промывки теплообменников.



емкости

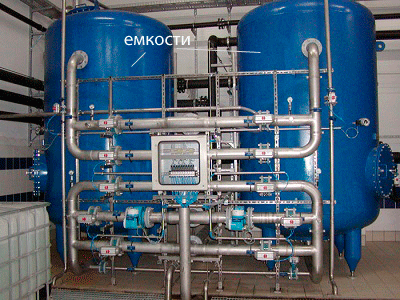

Часто итп снабжают различными емкостями либо для нагрева - водонагревательные котлы, либо для сбора. На фото ниже видно применение емкостей в пункте.







трубопроводная арматура: регулирующая и запорная

Как я уже отметил ИТП содержит в себе теплообменники и емкости, а так же множество труб, которые подводят теплоносители горячую воду и пар, холодную воду и  распределяют их дальше. Все эти элементы трубопроводов соединяются между собой стальными фланцами, тройниками и патрубками. Об особенностях фланцевых соединений можно все подробно почитать в материале все о фланцах.

Кроме того нужно организовать подачу и перекрытие носителей. А это организуется посредством задвижек и затворов. Последние применяют, как замену устаревшим задвижкам, т.к. стоят они несколько дешевле при возросшем качестве. На фото 1 и 3 видно, как они устанавливаются. Они могут быть, как ручные, так и автоматизированные, т.е. управляться посредство электрических приводов все той же автоматикой.



И так мы рассмотрели, что же такое индивидуальный тепловой пункт ИТП, для чего он нужен и какие пуско-наладочные работы обязательно выполнить для его эффективной и бесперебойной работы, которая связана, как с качеством выполнения работ по установке и наладки всего оборудования так и зависит от качества этого оборудования. Поэтому выбирайте проверенные компании оказывающие услуги по организации таких пунктов, так и предприятия занимающиеся поставкой арматуры.



Всего вам доброго, уюта и тепла вашим домам!
