Охладитель конденсата ОВ

Охладитель конденсата ОВ предназначается для того, чтобы охлаждать выпадающий конденсат образующийся при работе подогревателей низкого давления и псв. Выделяемое тепло используется для подогрева более холодного конденсата, этим достигается экономия тепла.

Охладители могут использоваться и вне турбоустановок и для работы с другими кожухотрубными подогревателями. В ряде случаем возможно применение для подогрева сетевой воды промышленных котелен.

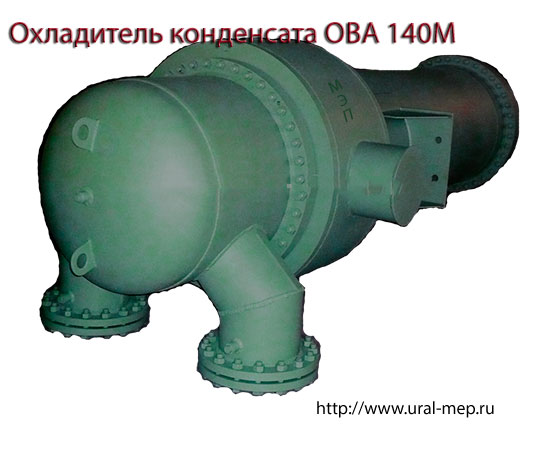

охладитель конденсата ов140м



Технические характеристики охладителей ОВ


Обозначение
Площадь поверхности теплообмена, м2
Расход воды тонн в час
 Рабочее давление, атм

Рабочая температура вход-выход, 0С
 Высота, мм
Диаметр корпуса, мм
  в корпусе
в трубной системе
корпус
трубная система
корпус
трубная система

ОВ-40М
40
95.3
160
7
26
164
150
4490
618
ОВ-44-1
44
36
180
0.22
29
59-36
29-34
5010614
ОВ-140М
140
640
640
4
26
45
37
4150
810


Обозначение при заказе

ОВ 140М -  охладитель конденсата, 140 - площадь поверхности теплообмена, М - модернизированный (современное более эффективное исполнение).


Устройство кожухотрубного теплообменника и принцип действия


Охладитель относится к кожухотрубным теплообменным аппаратам и состоит из корпуса с размещенным внутри него трубным пучком и верхней водяной камеры. Классифицируется как водо водяной подогреватель вертикального типа. Для организации соединений частей теплообменника используется фланцевое соединение, а для присоединения трубопроводов стальные фланцы. Для компенсации применяются эллиптические днища.

Во всех охладителях реализована противоточная схема движения теплоносителей.

Охладитель конденсата ОВ-140М выполняется полностью жестко трубным аппаратом, все части собраны жестко в один узел, поэтому его устройство очень простое.


Заказ в производство и покупка


Для того, что разместить заказ в производство, купить или узнать цену охладителей конденсата обратитесь в отдел сбыта по следующим координатам.

Телефон:+7 351 735–88–69, Факс:+7 351 735–95–79, Электронная почта: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript


Отправка заявки

Для отправки заявки можно воспользоваться координатами выше или отправьте заявку прямо с сайта, туда же можно вложить чертеж, эскиз или техническое задание.



А наш завод и весь его коллектив желает вам радостного и солнечного настроения, хороших заказов качественных и надежных теплообменников по низкой цене! Всегда гарантия качества и надежности!



...
