Классификация теплообменников



теплообменник

Теплообменники делятся на те в которых не происходит контакта горячего теплоносителя и охлаждающей среды и на те, в которых происходит смешивание сред. Могут применяться, как для охлаждения сред - различные охладители (воздухоохладители, маслоохладители, газоохладители), так и для нагрева (подогреватели, калориферы, конвекторы)

Наиболее распространенные виды аппаратов: кожухотрубные, труба в трубе, пластинчатые, секционные, погружные, ребристые, спиральные.

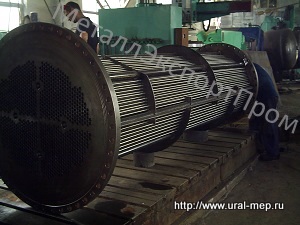

На рис. находится элемент - трубный пучок, кожухотрубного теплообменника - подогреватель сетевой воды- псв 90.

Основные отличия теплообменников:

1. рекуперативные - горячий и холодный теплоноситель движутся в разных каналах, допустим горячий воздух попадает на оребрение труб, а холодная вода движется внутри трубок, теплообмен происходит в стенке трубки. Если внутри трубок воздухоохладителя пропускать горячую воду, то тепло через стенку будет передаваться оребрению и выводиться в окружающее пространство, т.е. попросту нагревать воздух в помещении. Это небольшая хитрость и дополнительное использование. А если добавить еще и вентилятор, то такой воздухоохладитель, это летом, становится супер эффективным воздухонагревателем.

Или горячее масло маслоохладителя идет внутри труб, а в межтрубном пространстве вода или холодный воздух, теплообмен так же в стенке трубки.

Направления движения теплоносителей могут быть прямоточными, т.е. в одном направлении, так и противоточными, идти в противоположных направлениях, в случаях с воздушным охлаждением воздух подается перпендикулярно теплообменным трубкам (маслоохладитель дц-180/2280).

На таком принципе работают: промышленные воздухоохладители, газоохладители, маслоохладители, подогреватели сетевой воды, пароводяные подогреватели ПП1 и ПП2.



2. регенеративные - горячий и холодный теплоносители контактируют поочередно со стенкой.

В качестве примера представлю теплообменники нашего предприятия - подогреватели низкого давления - ПНД, назначение которого подогревать питательную воду паром, поступающим из отбора турбин. Вода далее поступает в котельный цех.



3. смесительные теплообменники - в них теплоносители смешиваются. Допустим вода смешивается с паром. В одну емкость с одной стороны поступает вода, а с другой пар, внутри они смешиваются, вода соответственно нагревается и выводится с отдельного выхода, а с другого выводится воздух. Нагретую воду можно использовать в любых целях, в системах горячего воздоснабжения,  в душевых если более конкретно.

Пример пароструйные аппараты ПСА и теплообменники УМПЭУ.



Большинство теплообменников являются рекуперативными, по такой схеме построены практически все охладители и подогреватели.

Используют теплообменники в том или ином виде все предприятия.



Более подробно рассмотреть на примерах можно: воздухоохладители, газоохладители, маслоохладители и подогреватели пройдя в раздел теплообменные аппараты.
