Габаритные размеры калориферов кск 3 и 4


Рубрика: Конвектора и калориферы

Сегодня мы рассматриваем 3-ю и 4-ю серию аппаратов. Сразу скажу в чем отличие. У 3 серии имеется три ряда оребренных трубок, а у 4 -той соответственно четыре, поэтому они теплее, так как теплообменная поверхность больше.



Калорифер водяной кск 3 11



Калорифер водяной кск 3 11 осуществляет нагрев воздуха в системах вентиляции, воздушного отопления, сушилках. Для увеличения площади поверхности теплообмена при производстве данной модели калорифера наносится алюминиевое ленточное или накатное оребрение на трубу из стали, в основном труба вгп бесшовная или электросварная. Делается это благодаря применению накатанного метода. Такая процедура позволяет также существенно повысить теплоотдачу модели 3 11.

Для изготовления корпуса применяется только металлопрокат листовой гост -овского исполнения.

Источником тепла является перегретая горячая вода или пар, которые поступают из внешних источников воздухо- и теплоснабжения. Калорифера 3 11 работает с горячей водой, температура которой не должна превышать 180 градусов выше Цельсия. Для данной модели калорифера максимальное значение давления не должно превышать 1,2 мПа. Еще одно важное условие качественной и долговечной работы аппарата - показатель запыленности воздуха не должен превышать 0,5 миллиграмм на кубический метр. Не менее важным условием должно быть отсутствие в воздухе липких веществ и волокнистых материалов.

При установке конвектора 3 11 следует выбирать поверхность, которая не будет подвергаться влияниям вибрации. В качестве варианта внешних соединений агрегата могут быть использованы крепежные элементы или сварка, а так же некоторые виды фланцев. Что касается достоинства устройства 3 11 то необходимо отметит высокую надежность, простоту и удобство эксплуатации, высокие показатели технических характеристик и высокий уровень функциональности. При этом на калорифер кск 3 11 цена приятно располагает к выбору именного этого устройства, как оптимальный вариант в соотношении «цена – качество».

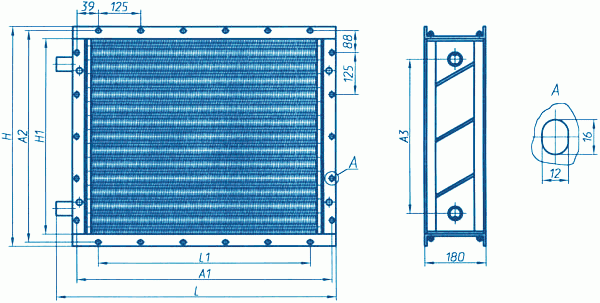

Калориферы кск габаритные размеры



Калориферы КСк 3 Размеры габаритные присоединительные




Размеры, мм
КСк 3-6 02ХЛ3 м
КСк 3-7 02ХЛ3 м
КСк 3-8 02ХЛ3 м
КСк 3-9 02ХЛ3 м
КСк 3-10 02ХЛ3 м
КСк 3-11 02ХЛ3 м
КСк 3-12 02ХЛ3 м
1
А1+-5
578
703
828
953
1203
1703
1703
2
А2+-3
551
551
551
551
551
1050
1551
3
А3
430
430
430
430
430
912
1392
4
L
650
775
900
1025
1275
1775
1775
5
L1
530
655
780
905
1175
1655
1655
6
H
575
575
575
575
575
1075
1575
7
H1
503
503
503
503
503
1003
1503
8
Ду
32
32
32
32
32
50
50
9Масса теплообменника, кг
33
38
43
48
58
156
230





Калориферы КСк 4 Размеры габаритные присоединительные






Размеры, мм
КСк 4-6 02ХЛ3 м
КСк 4-7 02ХЛ3 м
КСк 4-8 02ХЛ3 м
КСк 4-9 02ХЛ3 м
КСк 4-10 02ХЛ3 м
КСк 4-11 02ХЛ3 м
КСк 4-12 02ХЛ3 м
1
А1+-5
578
703
828
953
1203
1703
1703
2
А2+-3
551
551
551
551
551
1050
1551
3
А3
430
430
430
430
430
912
1392
4
L
650
775
900
1025
1275
1775
1775
5
L1
530
655
780
905
1175
1655
1655
6
H
575
575
575
575
575
1075
1575
7
H1
503
503
503
503
503
1003
1503
8
Ду
32
32
32
32
32
50
50
9
Масса, кг
39
46
52
59
72
197
273






Калорифер водяной кск 3 9



Калорифер водяной кск 3 9 – это пример компактного и весьма экономичного для промышленных масштабов агрегата. Калорифер этой модели имеет ряд специфических особенностей, к которым относятся:


  • назначение теплообменника – нагрев помещений большой площади;
  • минимальные затраты электрической энергии;
  • максимально быстрый нагрев воздуха помещения;
  • может быть использован как теплоизолятор с промежуточным теплоносителем.



Водо воздушный теплообменник 3 9 будет частью системы кондиционирования, отопления или вентиляции воздуха. В качестве теплоносителя может выступать либо перегретая вода, либо просто горячая вода, температура которой не должна достигать 190 градусов Целься.

На этом я заканчиваю, а вы ставьте комментарии, делайте покупку или заказ, а так же можно почитать об оборудовании нашего производства.
