ГКК - горизонтальный цельносварной аппарат


Днища  конические 1400 неотбортованные.

эскиз

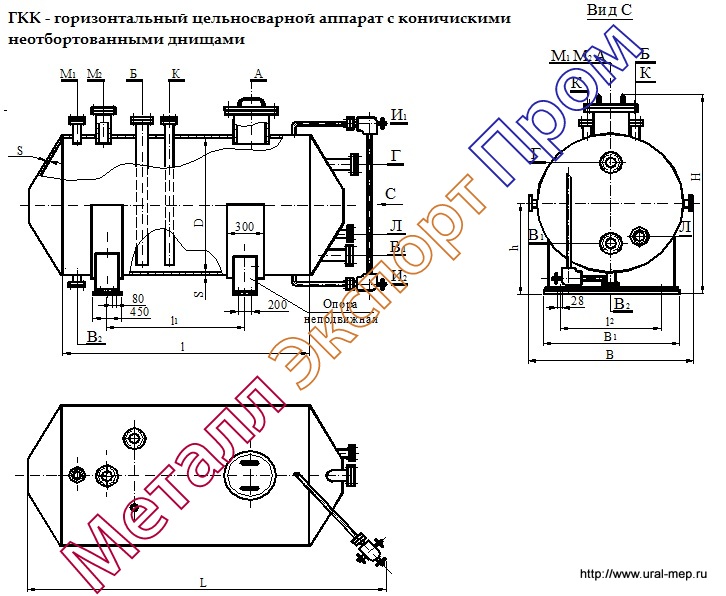

горизонтальный цельносварной аппарат с коническими неотбортованными днищами


технические характеристики, геометрические размеры и обозначение


Объём, м3 Размеры, мм Условное
обозначение
Номинальный Рабочий
(не более)
D l l1 l2 h B1
10 9,1 2000 3000 2000 1500 1325 1790 ГКК-1-1-10-0,07
16 14,6 5000 4000 -1-1-16-0,07
25 22,8 2400 1800 1425 2140 -1-1-25-0,07
40 36,4 8500 7500 -1-1-40-0,07
50 45,5 3000 6500 5500 2200 1730 2660 -1-1-50-0,07
63 57,3 8500 7500 -1-1-63-0,07
80 72,8 11000 10000 -1-1-80-0,07
100 91 14000 13000 -1-1-100-0,07


Материальное исполнение емкостей


Условное
обозначение
Шифр
материального
исполнения
Размеры, мм Общая масса
с опорами, кг
S L B H
ГКК-1-1-10-0,07 1 8 3720 2170 2665 2400
2
3 2685
4
5
6
гкк-1-1-16-0,07 1 5720 2665 3155
2
3 2685
4
5
6
гкк-1-1-25-0,07 1 5850 2580 2970 4095
2
3 2990
4
5 10 4785
6
гкк-1-1-40-0,07 1 8 9350 2970 5785
2
3 2990
4
5 10 6935
6
гкк-1-1-50-0,07 2 10 7540 3205 3580 7675
3 3600
4
5 12 3210 8830
6 10 7675
гкк-1-1-63-0,07 2 9540 3205 3580 9200
3 3600
4
5 12 3210 10630
6
гкк-1-1-80-0,07 2 10 12040 3205 3580 11130
3 3600
4
5 12 3210 12930
6
гкк-1-1-100-0,07 1 15040 3580 15570
2
3 3600
4 10 3205 13330
5 12 3210 15960
6



Материал изготовления емкости ГКК - подбирается в зависимости от технологических условий эксплуатации и установки.

Заказ - для того, чтобы разместить заказа на изготовление емкости гкк обратитесь в отдел сбыта.
