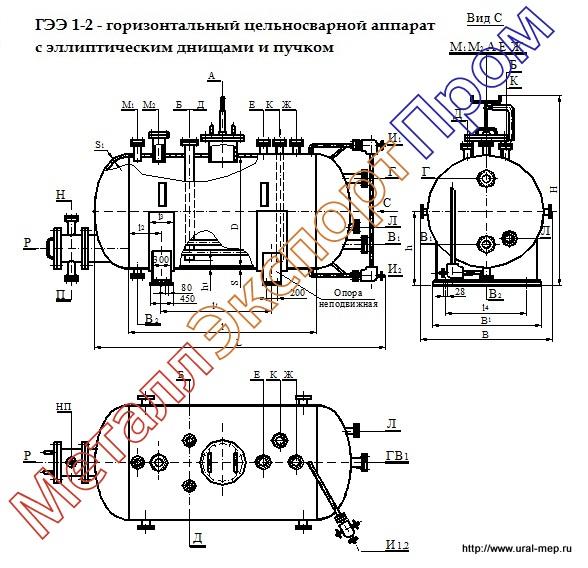

ГЭЭ 1-2 - аппарат горизонтальный цельносварнойВ аппарате устанавливаются эллиптические днища и трубный пучок.
Назначение аппарата гээ - принять, хранить и выдать газообразные среды, при условном давлении 6 кгс/см2 или 0,6 МПа, с периодическим или постоянным охлаждением или подогревом. Жидкая
среда может выдаваться самовытеканием и передавливанием сжатым
воздухом, а так же инертным или технологическим газом. Давление
теплоносителя не больше, чем 6 кгс/см2 или 0,6 МПа.
аппарат гээ - основные размеры и технические характеристики
| Объём, м3 | Поверхность теплообмена, м2 | Размеры, мм | | Номинальный | Рабочий,
не более | D | l | l1 | l2 | B1 | h1 | Наименование | | 6,3 | 5,4 | 10,5 | 1600 | 2500 | 1600 | 450 | 1440 | 100 | ГЭЭ-1-2-6,3-0,6 | | 10 | 9,1 | 2000 | 1790 | -1-2-10-0,6 | | 16 | 13,7 | 17,1 | 4200 | 3200 | 5000 | -1-2-16-0,6 | | 25 | 20,9 | 18,6 | 2400 | 4500 | 3500 | 2140 | 140 | -1-2-25-0,6 | | 40 | 34,3 | 31,4 | 8000 | 7000 | -1-2-40-0,6 | | 50 | 42 | 2800 | 7000 | 5800 | 600 | 2480 | 160 | -1-2-50-0,6 | | 63 | 52,4 | 35,4 | 9000 | 7800 | -1-2-63-0,6 |
Материальное исполнение, геометрические размеры, масса
Условное
обозначение | Шифр
номинального
исполнения | Размеры, мм | Общая
масса, кг
(с опорами) | | h | S | S1 | L | B | H | | ГЭЭ-1-2-6,3-0,6 | 1 | 1018 | 8 | 8 | 4075 | 1770 | 2470 | 2310 | | 2 | 4070 | | 3 | 2180 | 2300 | | 4 | | 5 | 10 | 2380 | | 6 | 8 | 2300 | | гээ-1-2-10-0.6 | 1 | 1220 | 10 | 4210 | 2170 | 2880 | 3025 | | 2 | 4200 | 3020 | | 3 | 2590 | 3005 | | 4 | 3000 | | 5 | 1225 | 10 | 2595 | 3300 | | 6 | 1220 | 8 | 3010 | | -1-2-16-0,6 | 1 | 5910 | 2180 | 2880 | 3910 | | 2 | 5905 | 3905 | | 3 | 2590 | 3890 | | 4 | 3885 | | 5 | 1225 | 10 | 2185 | 2595 | 4335 | | 6 | 1220 | 8 | 2180 | 3895 | | -1-2-25-0,6 | 2 | 1425 | 6440 | 2580 | 3290 | 5090 | | 3 | 2995 | 5080 | | 4 | 5065 | | 5 | 10 | 12 | 2585 | 5810 | | 6 | 5805 | | -1-2-40-0,6 | 2 | 1425 | 8 | 10 | 9940 | 2600 | 3290 | 7160 | | 3 | 2995 | 7150 | | 4 | 7135 | | 5 | 10 | 12 | 2610 | 8310 | | 6 | 8305 | | -1-2-50-0,6 | 1 | 1628 | 9115 | 3010 | 3700 | 9325 | | 2 | 9110 | 9315 | | 3 | 3400 | 9310 | | 4 | 9300 | | 5 | 1632 | 12 | 14 | 3410 | 10650 | | 6 | 12 | 10350 | | -1-2-60-0,6 | 1 | 1628 | 10 | 11115 | 3690 | 10850 | | 2 | 11100 | 10840 | | 3 | 3400 | 10830 | | 4 | 10820 | | 5 | 1632 | 12 | 14 | 3410 | 12460 | | 6 | 12 | 12160 |
Материал изготовления - подбирается в зависимости от условий эксплуатации, используемых сред и места установки аппарата гээ. Заказ ГЭЭ - для того, чтобы разместить заказ на изготовление отправьте заявку в отдел сбыта с указанием наименования и количества.
Уральский завод теплообменников МеталлЭкспортПром - это низкая цена и высокое качество!
