Устройство охлаждающее блочное УДЦБ-5

Устройство охлаждающее блочное УДЦБ-5 предназначено для охлаждения стационарных, силовых, масляных трансформаторов, автотрансформаторов и электрических реакторов общего (общепромышленного) назначения (применения) с системами охлаждения ДЦ, НДЦ в условиях эксплуатации. Охладитель предназначен для работы на трансформаторном масле типа ТКП или равноценном ему по теплофизическим и диэлектрическим параметрам.



одц удцб уц

Устройство работает в охлаждающем и пусковом режиме.

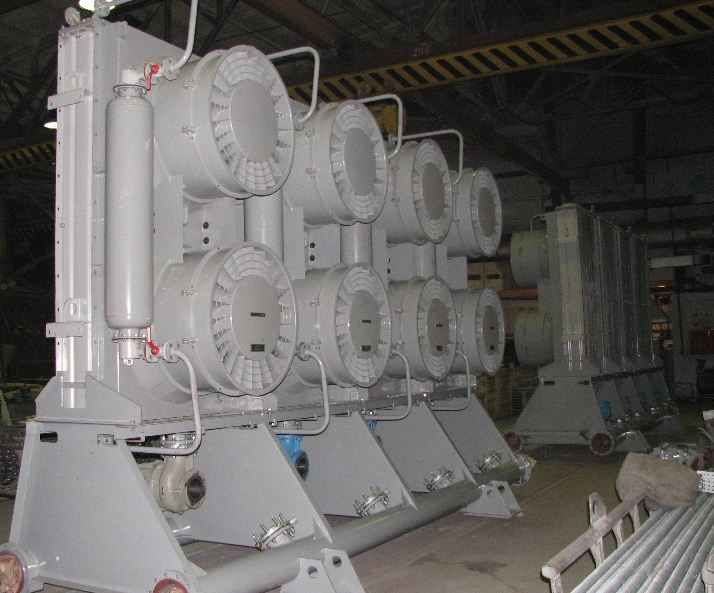

Устройство охлаждающее блочное УДЦБ-5 состоит из пяти охладителей ОДЦ-160 или охладителей ОДЦ-180, которые соединены вместе, для увеличения мощности охлаждения.

1589367683288

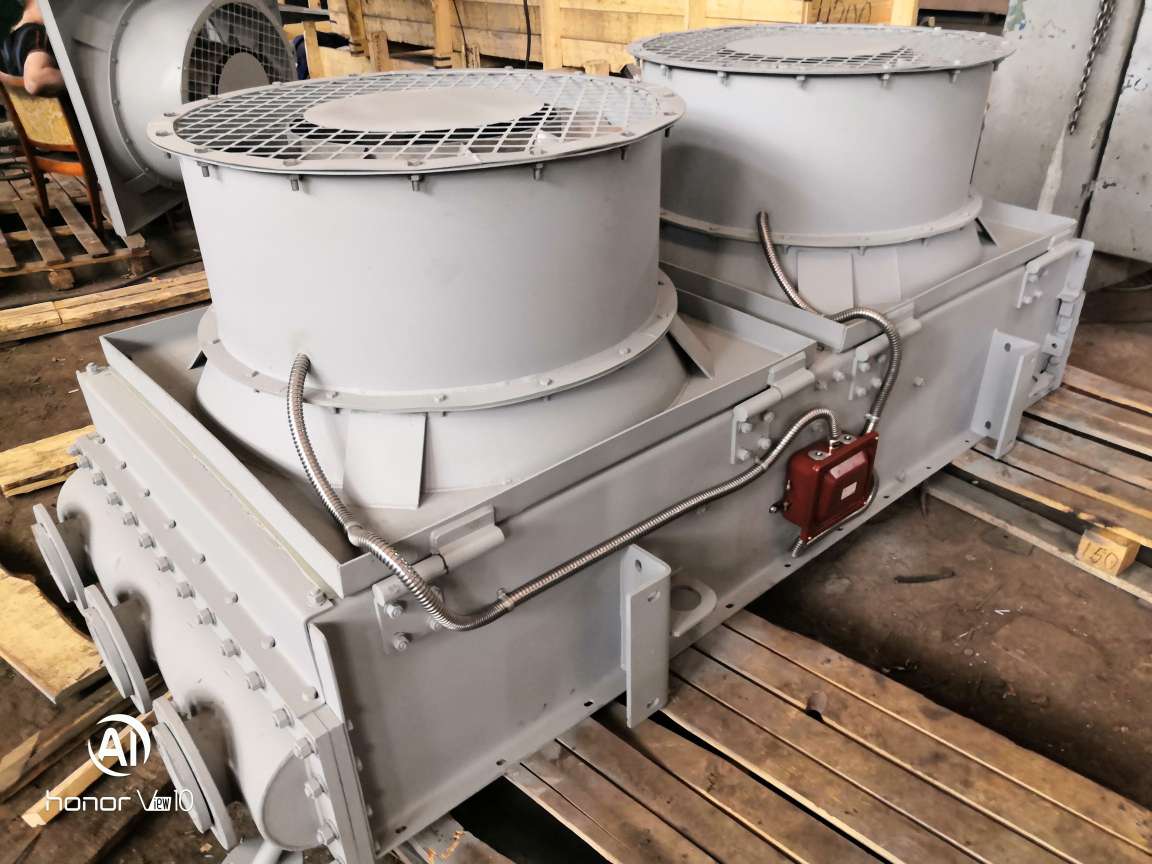

На фотографии устройство охлаждающее ОДЦ-180-У1 нашего производства.

Так же наш завод изготавливает устройство охлаждающее блочное УДЦБ-3 и УДЦБ-4.

Более подробную информацию об ОДЦ можно посмотреть здесь.

Основные технические данные охладителя УДЦБ-5

Наименование Значение
УДЦБ-5–ОМ–ХЛ1

Номинальный тепловой поток, кВт:

  • устройства
  • секции



720

180

Температура сред,ºС:

  • воздуха
  • масла номинальная
  • масла предельная



40

75

100

Номинальная подача масла, м3 /ч 432
Номинальный расход масла через охладитель, м3 /ч 108
Гидродинамическое сопротивление охладителя, кПа 60+5
Максимальное давление масла, МПа 0,3
Номинальное напряжение, В 380
Номинальная частота, Гц 50
Класс защиты 1
Масса, (без масла) кг 5820

Наши преимущества

  • Завод изготовитель;
  • Вентиляторы собственного производства;
  • Крыльчатка и лопатки - алюминий;
  • Низкие обороты при высоком статическом давлении;
  • Мощность всего 1.5 кВт -низкое потребление электроэнергии.

По конструкции устройства подразделяются:

  1. 2; 3; 4; 5-х секционные;
  2. исполнение 0 – без пускового электронасоса;
  3. исполнение П – с пусковым электронасосом;
  4. исполнение М – с мокростаторными рабочими электронасосами;
  5. исполнение Э – с экранированными рабочими электронасосами.

Состав охладителя УДЦБ-5

Каждая секция состоит из охладителя и рабочего электронасоса, соединенных маслопроводными патрубками со всасывающим и нагнетательным коллекторами. Охладитель состоит из теплообменника ( маслоохладителя ),несущего на себе вентиляционную установку. Маслоохладитель состоит из рам, несущих пучок теплообменных труб, с развитым оребрением, заделанных в трубные стенки, на которых через уплотнители крепятся крышки (образующие масляные камеры) с патрубками для подвода и отвода масла. Вентиляторная установка состоит из 2-х осевых вентиляторов с отъемными (открывающимися) спрямляющими аппаратами. Рабочее колесо вентилятора насажено на вал асинхронного электродвигателя, которым приводится во вращение.

Заказать охладитель УДЦБ-5

Для того, чтобы купить охладитель УДЦБ-5, узнать цену и сроки изготовления свяжитесь с нами по следующим координатам.   Телефон:+7 351 270-94-54,+7 351 217–98–99, Электронная почта: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript

Заявку можно так же отправить прямо с сайта заполнив форму. Туда же можно приложить файл заявки и чертежи с эскизами, если нужно и при их наличии.
