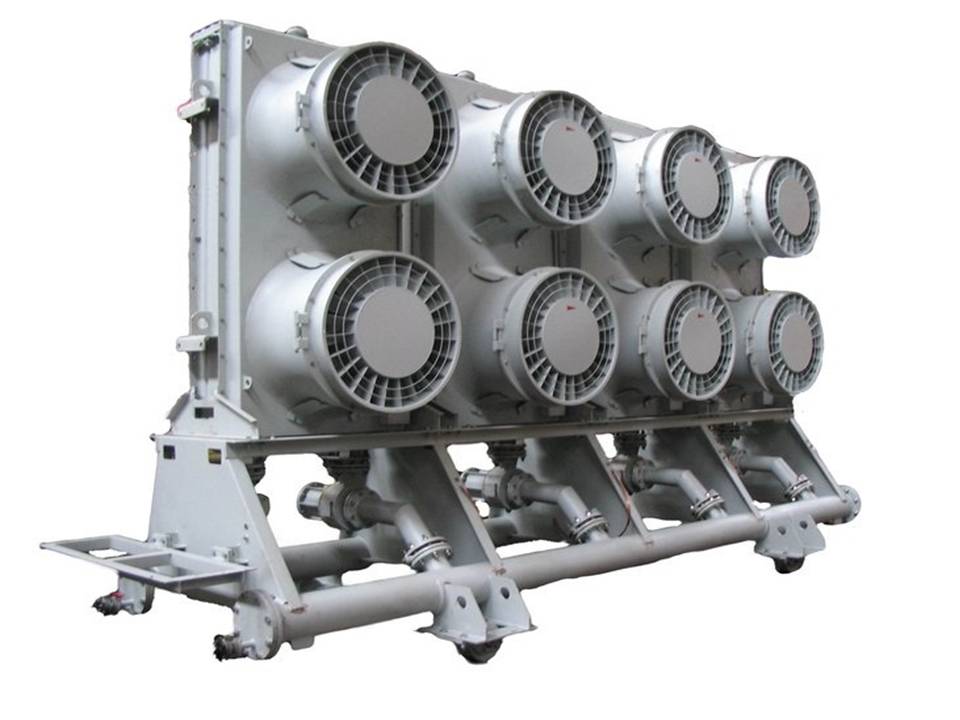

Устройство охлаждающее блочное УДЦБ-3

Устройство охлаждающее блочное УДЦБ-3 предназначено для охлаждения стационарных, силовых, масляных трансформаторов, автотрансформаторов и электрических реакторов общего (общепромышленного) назначения (применения) с системами охлаждения ДЦ, НДЦ в условиях эксплуатации.

Охладитель УДЦБ-3 состоит из трех охладителей ОДЦ-160 или охладителей ОДЦ-180, которые соединены вместе, для увеличения мощности охлаждения.

Основное обозначение УДЦБ, но иногда пишут ГОУ-3, что означает групповое охлаждающее устройство, состоящее из трех охладителей.

Так же, наш завод изготавливает Устройство охлаждающее блочное УДЦБ-4, устройство охлаждающее блочное УДЦБ-5.

Более подробную информацию по охладителю ОДЦ можно найти здесь.

20 12 2015 306

Номер чертежа нашего завода УЗМП.065229 ПС

Основные технические характеристики УДЦБ-3

Наименование Значение
УДЦБ-3-ОМ-УХЛ1
Номинальное напряжетие, В 380
Номинальная частота тока,Гц 50
Установленная мощность электродвигателей и электронасосов, кВт 25,5

Номинальный тепловой поток, кВт:

  • Устройства
  • Секции устройства (охладителя)

540-4,5

180-1,5

Номинальная подача масла устройства,  м3 0,09
Номинальный расход масла  через охладитель, м3 0,03
Гидровлическое сопративление охладителя, кВа 60+5

Температура сред, 0С:

  • Воздуха
  • Масла номинальная
  • Масла предельная

40

75

100

Максимальное давление масла, МПа 0,3
Масса, кг 4400

По конструкции устройства подразделяются:

- 2; 3; 4-х секционные;

- исполнение 0 – без пускового электронасоса;

- исполнение П – с пусковым электронасосом;

- исполнение М – с мокростаторными рабочими электронасосами;

- исполнение Э – с экранированными рабочими электронасосами.

Состав охладителя УДЦБ-3

Каждая секция состоит из охладителя и рабочего электронасоса, соединенных маслопроводными патрубками со всасывающим и нагнетательным коллекторами. Охладитель состоит из теплообменника ( маслоохладителя ),несущего на себе вентиляционную установку. Маслоохладитель состоит из рам, несущих пучок теплообменных труб, с развитым оребрением, заделанных в трубные стенки, на которых через уплотнители крепятся крышки (образующие масляные камеры) с патрубками для подвода и отвода масла. Вентиляторная установка состоит из 2-х осевых вентиляторов с отъемными (открывающимися) спрямляющими аппаратами. Рабочее колесо вентилятора насажено на вал асинхронного электродвигателя, которым приводится во вращение.

На вентиляторы установленны электродвигатели АДМ 100 L8 УХЛ2, на охладитель УДЦБ-3 установленны электронасосы МТ-63/20 У1.
