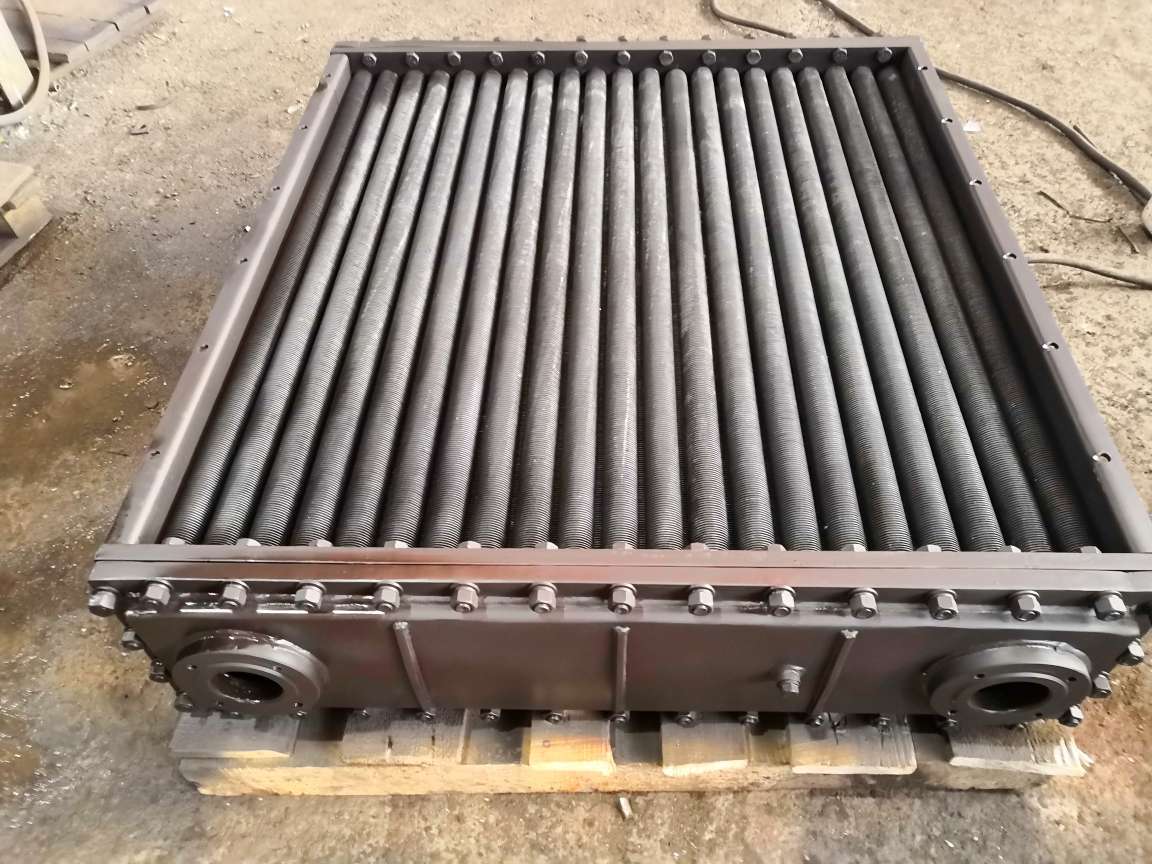

Воздухоохладитель 6вж.392.214
Воздухоохладитель 6ВЖ.392.214, наше обозначение УЗМП.165178.132-0000010 ВО, предназначен для охлаждения воздуха, циркулирующего в замкнутых системах охлаждения электрических машин.
Материальное исполнение:
- Трубные доски - ст.3пс;
- Теплообменные трубы - Л68, оребрение АД1.
Воздухоохладитель предназначен для работы на пресной воде Н.
Техническое задание воздухоохладителя
| Наименование |
Значение |
| Рабочее давление воды, МПа |
0,3 |
| Максимальное давление воды, МПа |
0,6 |
| Температура охлаждающей воды, С, не более |
30
|
| Температура охлажденного воздуха, С, не более |
40 |
| Габаритные размеры, мм |
1240х1105х295 |
| Масса, кг |
405 |
Принцип работы воздухоохладителя
Действие воздухоохладителя основано на теплопередаче между охлаждаемой и охлаждающей средами, разделенных твердой стенкой. Нагретый в электрической машине воздух обтекает наружную поверхность оребренной трубки и передает через нее тепло воде, протекающей внутри трубки.
Состав воздухоохладителя
Воздухоохладитель состоит из пучка труб с развитым наружным оребрением, концы которых герметично заделаны в отверстиях трубных стенок, на которые через прокладки крепятся крышки, снабженные патрубками для подвода и отвода воды. Воздухоохладитель снабжен рамами, соединенными с трубными стенками, образующими воздушную полость. Воздухоохладитель имеет устройства для подъема и перемещения.
Заказать воздухоохладитель 6вж.392.214
Для заказа отправьте заявку на факс +7 (351) 217-98-99 или электронную почту
