Гидрогенератор: устройство, конструкция, работа


Тема: турбогенераторы


  1. 1. типы гидрогенераторов
  2. 2. принцип работы
  3. 3. конструкция
  4. 4. устройство

Здравствуйте уважаемые клиенты завода МеталлЭкспортПром и посетители сайта нашего предприятия. Мы изготавливаем теплообменники для устройств производящих энергию, чтоб они исправно работали. Сегодня речь пойдет об одном из таких устройств, о гидрогенераторе.



Что такое гидрогенератор?

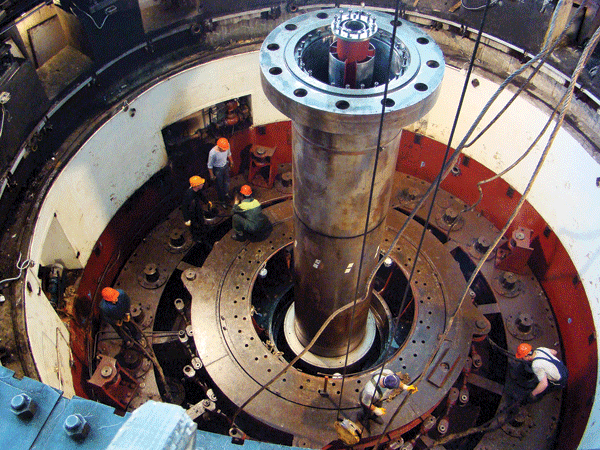

В общенаучном понимании, гидрогенератор – это электроустановка, которая способна вырабатывать электроэнергию для гидроэлектростанций. Их устройство и параметры жёстко регламентированы требованиями государственных и международных стандартов. Они бывают, как очень большие для станций вырабатывающих энергию для городов, так и маленькие. Последние можно использовать в своем подсобном хозяйстве, установив на речку. Или снабжать электроэнергией поселок или деревню. Правда выгодно? Смотрим на картинку ниже. Это огромный генератор установленный на Ирганайской ГЭС.





Правда большой? Станция находится в республике Дагестан, Уцкульский район, р. Аварское Койсу. В год такая станция вырабатывает почти 1300 млн кВтхчасов электроэнергии. Ввели в эксплуатацию первый агрегат в 1998 году.





Является филиалом ОАО «РусГидро» — «Дагестанский филиал». Мощность 400 МВт. Очень большая энергия, поэтому в процессе работы обмотки и части генератора сильно нагреваются, для их охлаждения используются воздухоохладители во работающие на охлаждение с использованием воды. Станция по показателям является третьей на Кавказе, после Грузинской и Российской. Для грузинской станции в 2014 году мы изготовили воздухоохладители во 2100 улучшенной конструкции с учетом особенностей станции. В 2015 году планируется модернизация следующих блоков.



Не много о станции и станциях

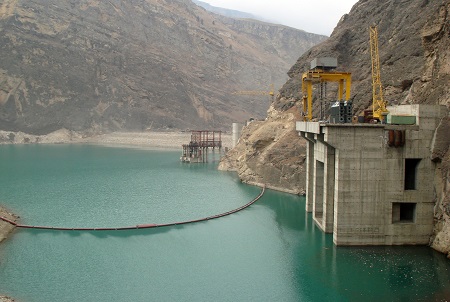

Состоит из самих блоков станции с оборудование, плотины и водохранилища глубиной 83 метра, очень глубоко. В 2006 году на полную мощность запустили два из 4-х гидроагрегатов. В России на конец 2013 года работали уже 102 станции мощность более 100 МВт! И еще больше менее мощных. О самых маленьких мы сейчас поговорим. И так идем далее.

Мы рассмотрели большие агрегаты, но есть и маленькие, которые удобно использовать в не больших районах.



Микро-ГЭС





Это называется микро-ГЭС. Ваш дом может быть автономным. Всего навсего нужна река рядом с вашей крепостью и тогда вы становитесь независимым от внешних источников. Мощность такой малютки может быть до 4000 Вт! Надо больше? Установите несколько, затрат минимум, а каков эффект.





Цена от 6000 рублей. Учитывая, что я плачу за электроэнергию порядка 2500 рублей, то можно и задуматься о покупке. Раз заплатил и всё! И вас никто не отключит, за не уплату так скажем. А, если не хватит такого моторчика можно всегда установить более мощную установку, это уже мини-ГЭС.



Мини-ГЭС

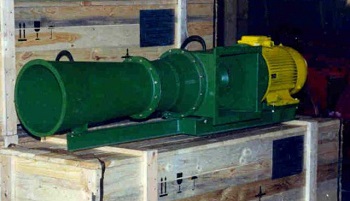

Можно и поставить мощней в случае необходимости рассчитав сколько у вас приборов потребляющих энергию, просто сложив мощности и плюс 25% про запас, как говорится, чтоб все было ок! Ниже на картинке такая мини-ГЭС мощность 20кВт.





Есть и мощней конечно. Можно сложиться и купить более мощную ГЭС для обеспечения целого поселка или деревни. Наш завод производит запчасти к гидротурбинам и гидрогенераторам промышленного и бытового назначения. И так идем далее.



Основные типы гидрогенераторов



В обычном понимании, гидрогенераторы – это особые синхронные устройства вертикального типа, которые производят своё вращение от гидротурбины. Но есть и капсульные, и горизонтальные гидрогенераторы, принцип работы которых несколько отличается от вертикальных, являющихся нормой. Такие типы гидрогенераторов используются на особых участках рек. Это научное понятие, а типы основные мы рассмотрели выше. Это большие гидроагрегаты для ГЭС, микро-ГЭС для дома, мини-ГЭС для большого дома или хозяйства и малые-ГЭС для поселков.



Принципы работы гидрогенераторов



У всех гидрогенераторов, в отличии от других роторных установок, достаточно маленькая скорость оборотов в минуту. Она редко превышает значение 500. А вот диаметр их турбин обычно огромный – до 25 метров. Это обусловлено сразу несколькими факторами. Во-первых, вертикальной ориентацией генераторов, так как большинство из них имеют именно такое исполнение, а во-вторых, спецификой работы. Если же устройство имеет горизонтальную направленность, то принцип работы гидрогенератора меняется, ведь жёсткость и устойчивость такой конструкции обеспечить крайне тяжело. Схема гидрогенераторов: где раздобыть?

При покупке гидрогенератора у производителя, Вы получаете подробную инструкцию по эксплуатации и все схемы гидрогенераторов, которые необходимы для обслуживания, диагностики и проведения ремонтных работ на установке. В случае утери таких схем, их можно найти на сайте производителя, заказать отдельно или же найти в открытом доступе на специализированных ресурсах по гидрогенераторам в сети Интернет.

Желательно не жалеть и покупать качественные агрегаты и запчасти к ним.



Устройство гидрогенератора для электростанций



На тех электростанциях, которые используют поток воды для получения энергии, устройство гидрогенератора сравнимо с устройством двигателя. Они не только вырабатывают, но и потребляют энергию. Они отличаются улучшенной конструкцией подпятника, которая даёт возможность ротору крутиться в любую сторону.

Если гидрогенератор капсульный и горизонтальный, то это герметичная капсула, которая имеет в своём устройстве не только гидрогенератор, но и гидротурбину, а также все необходимые системы для обеспечения её работы. Эта капсула помещается под ток воды на станции.

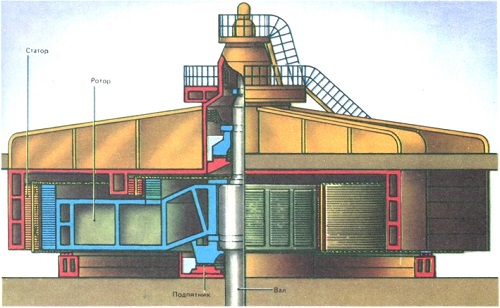

Конструкция гидрогенератора и его элементы



Конструкция гидрогенератора определяется прежде всего потребностями гидротурбины, а они зависят от климата и погодных условий того региона, где находится гидроэлектростанция. Также важен напор воды в месте постройки. Поэтому под каждую отдельно взятую гидроэлектростанцию создаётся свой собственный гидрогенератор. Но у всех у них есть и общие части: ротор, статор, крестовины, подпятник и подшипники, которые составляют костяк конструкции. Там же устанавливаются промышленные воздухоохладители для охлаждения обмоток. Охладители так же используют воду для охлаждения нагревающихся трубок. Поэтому от того какая вода используется, хим состав и примеси, зависит и материалы из которых изготавливается теплообменник. Может быть, как простая сталь и латунь, так и нержавейка или мельхиор МнжМц если допустим используется вода с большим солесодержанием или морская.







Расчёт гидрогенератора



Под создание каждой новой гидроэлектростанции, производят расчёт гидрогенератора, который будет там работать. Для начала проектируют размеры статора и ротора, длину обмоток и изоляции, конструктивные элементы и узлы, а также общее крепление всех частей. Все расчёты выполняются профессионалами на заводах-изготовителях. Очень большим заводом является предприятие "Элсиб" производящее такие генераторы. А, так же огромное предприятие Силовые машины о котором наверное все знают. Расчет выполняют специалисты, а мы с вами будем пользоваться на благо плодами их труда.



Охлаждение гидрогенератора

Для охлаждения направляющих подшипников используют маслоохладители для гидрогенераторов. Мы на своем заводе производим такие охладители серии МО.



Заключение



Вам понравилась статья?

Пишите свои комменты ниже, пишите так же, что хотели бы видеть у нас на сайте или производстве допустим. И на этой вольной ноте я заканчиваю и желаю вам прекрасного настроения!
