Производство теплообменников труба в трубе ттм

Теплообменник труба в трубе ттм предусмотрен для организации процессов теплообмена при больших расходах рабочих сред от 10 до 300 тонн в час. Участвуют в процессах конвективного теплообмена: жидкость - жидкость, жидкость - газ и газ - газ.

В теплообменниках ттм предусмотрена компенсация линейного удлинения теплообменных труб, для труб кожуха так же есть компенсатор, но только в определенных пределах. Перепад температуры на входе и выходе не должен быть более 150 0С.

Конструкция аппаратов предусматривает выемку теплообменных труб и их очистку, как внутренней, так и наружной поверхности. Так же можно очищать внутреннюю поверхность и без удаления труб.

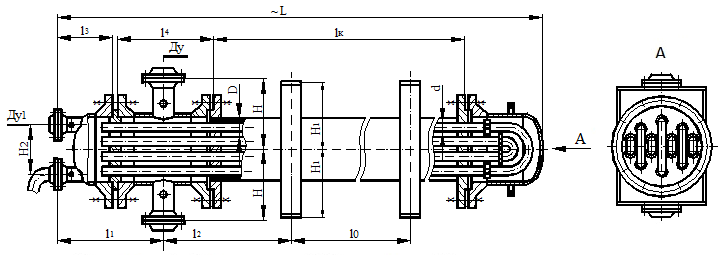

Теплообменник труба в трубе многопоточный ТТМ. Исполнение 1 с приварными двойниками

теплообменник труба в трубе ттм

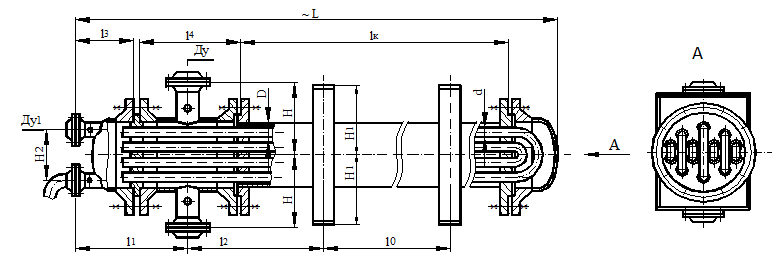

Теплообменник типа труба в трубе многопоточный ТТМ. Исполнение 2 со съемными двойниками

теплообменник ттм со съемными двойниками



Геометрические размеры теплообменников ТТМ

Обозна-
чение

Сортамент труб

Длина кожуховых труб

Длина аппарата

L

Диаметр камеры



Ду

Ду1

Н

Н1

Н 2

l0

l1

l2

l3

l4

Масса аппарата, кг



При длине теплообменных труб, мм



теплообменных

кожуховых

исполнение

3000

4500

6000

9000



1

2



Дн

Дв

ТТМ5 3
8/89
-1,6/1,6

38х3,5

89,5

3000

4500

6000

4035

5535

7035

4165

5665

7165

426

-

80

150

353

348

205

1500

3000

3000

580

550

550

1250

370

415

-

-

-

-



ТТМ5
38/89-
4,0/1,6

3000

4500

6000

4085

5585

7085

4215

5715

7215

1500

3000

3000

620

550

550

1250

400

435



ТТМ5
38/89-
4,0/4,0

3000

4500

6000

4120

5620

7120

4250

5750

7250

1500

3000

3000

635

550

550

1250

470



ТТМ5
48/89-
1,6/1,6

48х4

3000

4500

6000

4035

5535

7035

4185

5685

7185

1500

3000

3000

580

550

550

1250

370

415

1040

1260

1490



ТТМ5
48/89-
4,0/1,6

3000

4500

6000

4085

5585

7085

4215

5715

7215

1500

3000

3000

620

550

550

1250

400

435

1150

1380

1600



ТТМ5
48/89-
4,0/4,0

3000

4500

6000

4120

5620

7120

4250

5750

7250

1500

3000

3000

635

550

550

1250

470

1450

1670

1890



ТТМ5 48/108-
1,6/1,6

108,5

3000

4500

6000

4120

5620

7120

4170

5770

7270

-

500

390

385

1500

3000

3000

605

550

550

1250

390

430

-

-

-

-



Обозна-
чение

Сортамент труб

Длина кожуховых труб

Длина аппарата

L

Диаметр камеры



Ду

Ду1

Н

Н1

Н 2

l0

l1

l2

l3

l4

Масса аппарата, кг



При длине теплообменных труб, мм



теплообменных

кожуховых

исполнение

3000

4500

6000

9000



1

2



Дн

Дв

ТТМ5
57/108-
1,6/1,6

57х4

108х5

3000

4500

6000

4130

5630

7130

4280

5780

7280

-

600

100

150

390

385

240

1500

3000

3000

605

550

550

1250

390

430

1350

1660

1970

-



ТТМ5
57/108-
4,0/1,6

3000

4500

6000

4230

5730

7230

4380

5880

7380

1500

3000

3000

685

550

550

1250

445

475

1540

1850

2160



ТТМ5
57/108-
4,0/4,0

3000

4500

6000

4285

5785

7285

4435

5935

7435

1500

3000

3000

710

550

550

1250

530

1790

2100

2400



ТТМ7
48/89-
1,6/1,6

48х4

4500

6000

9000

5605

7105

10105

5755

7255

10255

100

240

3000

3000

6000

595

550

1250

1250

385

420



1650

1950

2580



ТТМ7
48/89-
4,0/1,6

4500

6000

9000

5685

7185

10185

5835

7335

10335

3000

3000

6000

660

550

1250

1250

235

450

1800

2100

2730



ТТМ7
48/89-
4,0/4,0

4500

6000

9000

5730

7230

10230

5880

7380

10380

3000

3000

6000

685

550

1250

1250

495

2040

2340

2970



ТТМ7
57/108-
1,6/1,6

57х4

4500

6000

9000

5750

7250

10250

5910

7410

10410

3000

3000

6000

675

550

1250

1250

415

515

2630

3160

4220



ТММ7
57/108-
4,0/1,6

57х4

108х5

4500

6000

9000

5860

7360

10360

6020

7520

10520

-

600

100

200

495

490

240

3000

3000

6000

760

550

1250

1250

480

560

-

2890

3420

4480



ТТМ7 57/10/-
4,0/4,0

4500

6000

9000

5935

7435

10435

6095

7595

10595

3000

3000

6000

800

550

1250

1250

635

3280

3800

4870





Смотрите продолжение таблицы.

Теплообменники типа ТТМ могут компоноваться блоками.

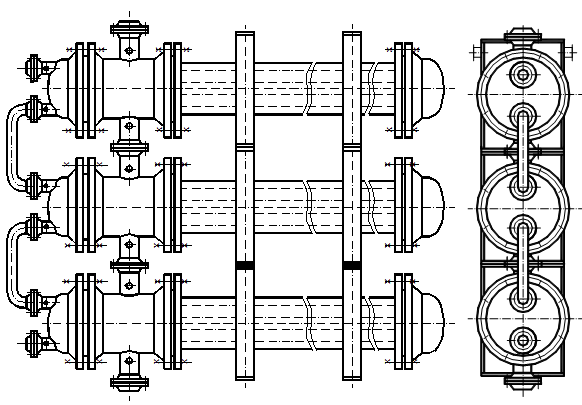

схема блочной компоновки теплообменников ттм



Далее можно ознакомиться с техническими характеристиками теплообменников ттм и с материалами применяемыми при изготовлении.
