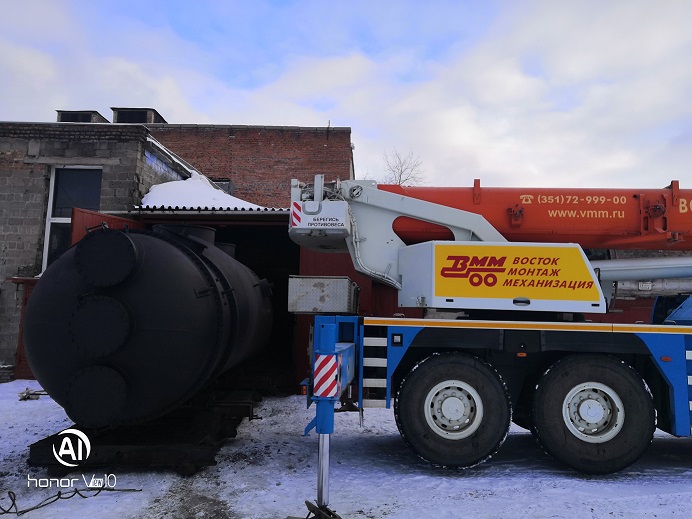

Производство подогревателя псг2300

Подогреватели сетевой воды модель ПСГ-2300-2-8-I-II - технические характеристики

Площадь поверхности теплообмена по наружному диаметру труб, м2 ............................2300

Рабочее давление в пространстве, МПа (кгс/см2):

   паровом..................................................................................................................0,2(2,0) "0,3(3,0)"

   водяном..................................................................................................................0,8(8,0)

Расчетные параметры пара:

  давление, МПа (кгс/см2) абс......................................................................................0,03-0,2(0,3-2,0) "0,06-0,25(0,6-2,5)"

  максимальная температура греющего пара на входе, 0С...............................................250

  расход, т/ч:

  номинальный............................................................................................................170

  максимальный...........................................................................................................340

Расчетные параметры воды:

  давление, МПа (кгс/см2) абс.......................................................................................0,9(9,0)

  максимальная температура греющего пара на входе, 0С................................................115 "120"

  расход, т/ч:

  номинальный............................................................................................................3500

  максимальный...........................................................................................................4500

Максимальная разность температур на входе и выходе, 0С..............................................50

Расчетный тепловой поток, 10-6 Вт (ккал/ч):

  номинальный.............................................................................................................101,8(87,5)

  максимальный............................................................................................................203,5(175)

Скорость воды в трубах поверхности теплообмена, м/с:

  номинальная..............................................................................................................2,05

  максимальная.............................................................................................................2,63

Расчетное гидравлическое сопротивление водяного пространства, МПа (м вод ст), не более:

  номинальная...............................................................................................................0,067(6,7)

  максимальная..............................................................................................................0,107(10,7)

Масса, кг.......................................................................................................................48600

Примечание: в " " подогреватель сетевой воды ПСГ-2300-2-8-II.
