Расчет водяного воздухоохладителя


Рубрика: Теория производства теплообменников


Сегодня речь пойдет о том, как сделать правильный расчет воздухоохладителя типа во. Сначала посмотрите, что из себя представляет водяной воздухоохладитель и то, как они подбираются по техническим характеристикам. Если вы зашли в материалы, то увидели, что такие теплообменники нужны для охлаждения воздуха работающих электрических машин, который проходит через оребренные трубки внутри которых течет охлаждающая вода.

Т.е. принцип такой электродвигатель работает и в процессе выделяется теплота, которую нужно отводить для поддержания рабочего режима. Таким образом расчет воздушного теплообменника сводится к тому, чтобы определить какое количество теплоты он должен принимать и отводить. У теплообменных трубок есть коэффициент отвода теплоты, т.е. по сути нужно определить сколько метров трубки нужно вложить в охладитель, чтоб он исправно выполнял свою работу.






По мимо количества метров трубы нужно учесть еще несколько факторов. Это расположение теплообменного аппарата, как он устанавливается в электромашине, т.е. рабочее пространство, какая вода используется, от этого зависит материал воздухоохладителя и соответственно коэффициент теплопроводности, что в свою очередь влияет на количество используемых материалов.



Практический смысл расчета трубчатого теплообменника



Когда изготовитель электрических двигателей производит их он и делает в комплекте охладители. Они со временем выходят из строя и их заменяют на аналогичные и все. Главное правильно выбрать нужную модель, но об этом есть хороший материал Подбор воздухоохладителей во, воп, вуп, вб и аналогичных конструкций. Смысл считать есть если проектируется новая модель охлаждения и ищется замена импортного аппарата на аналогичный. Тогда можно сделать расчет водяного теплообменника и изготовить его. Еще смысл если вы пишите курсовую или дипломную работу по этой теме.

Чтоб не расписывать формулы и т.д. предлагаю скачать материал с разбором примера теплового расчета воздухоохладителя и подробненько все почитать.

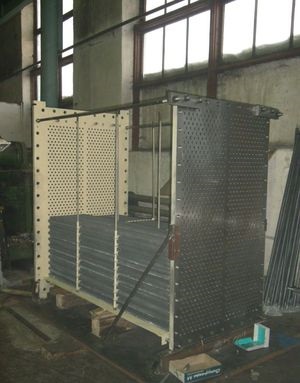

воздухоохладитель вот



Кроме водяных охладителей электромашин есть еще воздухоохладители компрессорных установок используемых для сжатия воздуха или в компрессорах газотурбинных установок. На фото выше видно, как он выглядит. Конструкция та же самая почти, но все же отличается. Поэтому и расчет выполняется несколько по-другому. В основном используются воздухоохладители ВОТ, так их называют. Чтоб все посмотреть вам нужно скачать материал тепловой и гидравлический расчет теплообменных аппаратов гидравлических установок и со всем разобраться.

А я подведу итоги.

Расчет воздухоохладителя воздушного водяного сводится к определению количества и геометрических параметров теплообменных труб и как они будут располагаться, чтоб он справлялся с отводимой мощностью теплоты. При чем нужно учесть несколько факторов, это уже из практики производства воздухоохладителей, вода для охлаждения влияет на материал и соответственно цену, потом на теплообмен, а сама конструкция должна быть легко обслуживаемая в случае возникновения надобности планового осмотра или ремонта, или промывки теплообменника. Тогда и оборудование будет эффективным и в расчете будут учтены все параметры влияющие на его эффективное использование.



Оребренная труба гбм
Оребренная труба гбм

Оребренная труба с видом оребрения гбм.

Данная модификация выпускается в модернизированном варианте с волновым эффектом дающим увеличение площади теплообмена до 5%.

Наиболее  эффективно работает в воздухоохладителях во и маслоохладителях дц.





 А эффективность всех этих действий можно посмотреть на примерах теплообменников нашего производства.

Вот здесь наглядно видна эффективность расчета. Увеличенный теплообмен, ремонтопригодность и обслуживаемость и при этом низкая цена! Вот наши преимущества перед другими производителями.
