Производство подогревателей псг

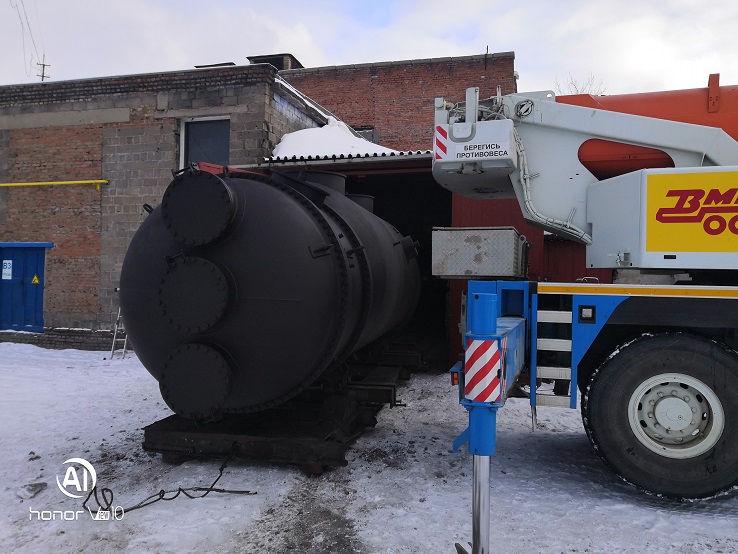

IMG 20200126 152209



Подогреватели сетевой воды, подогреватели ПСГ - горизонтальные теплообменники

поверхностного типа с корпусами цельносварной конструкции.



Подогреватели сетевой воды содержат трубный пучок поверхность которого образована прямыми латунными трубами, развальцованными в трубных досках.



Для исключения повреждения труб, исключения опасных форм колебаний при вибрации в подогреватели сетевой воды установлены промежуточные перегородки.



Греющий пар поступает в подогреватели из соответствующего теплофикационного отбора турбин и конденсируется на поверхности труб пучка, внутри которых протекает и происходит нагрев сетевой воды.



Паропроводы к корпусу присоединяются через специальные диффузоры, внутри которых смонтированы концентрические рассекатели. Рассредоточение подвода пара по длине аппарата, применение двух подводов, в сочетании с входными устройствами обеспечивает равномерное распределение пара по длине поверхности, что с большой эффективностью используют подогреватели сетевой воды.

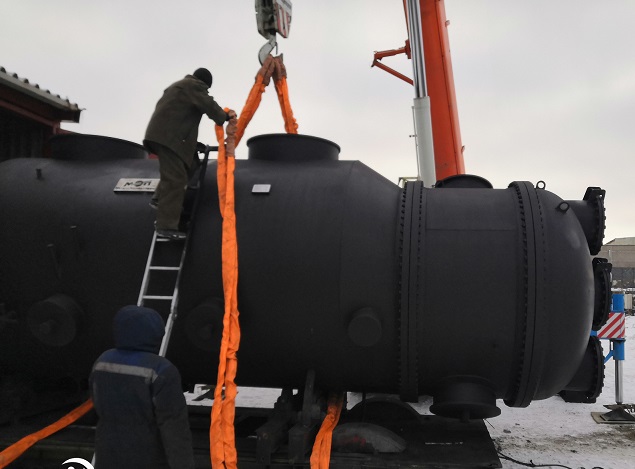

 IMG 20200126 160111

Конденсат греющего пара с поверхности труб сливается в нижнюю часть корпуса и далее в конденсатосборник. Устанавливаются специальные сопла имеющие высокий коэффициент расхода при стекании конденсата и низкий расход в сторону. Этим ограничивается поступление в подогреватели вторичного пара, образующегося в конденсатосборнике от вскипания находящегося в нем конденсата при сбросах нагрузки турбины, тем самым обеспечивается защита ее от возможного разгона этим паром.



Защита нагревающейся поверхности трубок от эрозии со стороны входа пара обеспечена установкой в первом ряду пучка стальных трубок, в них не сетевой воды.

Подогреватели имеют компенсацию тепловых расширений труб за счет установки двойного линзового компенсатора.



Подогреватели сетевой воды обозначаются следующим образом:

ПСГ-800-3-8-I, где

ПСГ - подогреватель сетевой воды горизонтального исполнения теплофикационный,

800 - поверхность теплообмена по наружному диаметру труб, м2,

3 - максимальное рабочее давление греющего пара, кг/см абс,

8 - максимальное рабочее давление сетевой воды, кг/см,

I - модификация аппарата.

ПСГ - модели

ПСГ-800-3-8-I,     ПСГ-1300-3-8-I,     ПСГ-1300-3-8-IIПСГ-1400-0,3-1,6,   ПСГ-2300-2-8-I-II, ПСГ-2300-3-8-II, ПСГ-5000-2,5-8-I, ПСГ-5000-3,5-8-I.
