Подогреватель сетевой воды ПСГ-2300-3-8-II

Подогреватели сетевой воды ПСГ - горизонтальные теплообменники поверхностного типа с корпусами цельносварной конструкции.

Более подробную информацию по подогревателям сетевой воды ПСГ, можно посмотреть здесь.

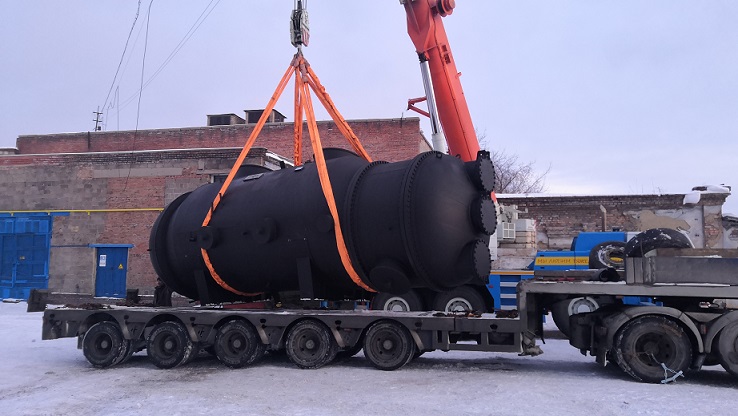

IMG 20200126 171347

Состав подогревателя

Подогреватели сетевой воды содержат трубный пучок поверхность которого образована прямыми латунными трубами, развальцованными в трубных досках.

Для исключения повреждения труб, исключения опасных форм колебаний при вибрации в подогреватели сетевой воды установлены промежуточные перегородки.

Устройство подогревателя

Греющий пар поступает в подогреватели из соответствующего теплофикационного отбора турбин и конденсируется на поверхности труб пучка, внутри которых протекает и происходит нагрев сетевой воды.   Паропроводы к корпусу присоединяются через специальные диффузоры, внутри которых смонтированы концентрические рассекатели. Рассредоточение подвода пара по длине аппарата, применение двух подводов, в сочетании с входными устройствами обеспечивает равномерное распределение пара по длине поверхности, что с большой эффективностью используют подогреватели сетевой воды.   Конденсат греющего пара с поверхности труб сливается в нижнюю часть корпуса и далее в конденсатосборник. Устанавливаются специальные сопла имеющие высокий коэффициент расхода при стекании конденсата и низкий расход в сторону. Этим ограничивается поступление в подогреватели вторичного пара, образующегося в конденсатосборнике от вскипания находящегося в нем конденсата при сбросах нагрузки турбины, тем самым обеспечивается защита ее от возможного разгона этим паром.

Технические характеристики ПСГ

Наименование Значение
Площадь поверхности теплообмена по наружному диаметру труб, м2 2300

Рабочее давление в пространстве, МПа (кгс/см2):

  • паровом
  • водяном

2,0

8,0

Расчетные параметры пара:

  • давление, МПа (кгс/см2) абс
  • максимальная температура греющего пара на входе, 0С

0,3 ... 2,0

250

Расход, т/ч:

  • номинальный
  • максимальный

170

340

Расчетные параметры воды:

  • давление, МПа (кгс/см2) абс.
  • максимальная температура греющего пара на входе, 0С

9,0

115

Расход, т/ч:

  • номинальный
  • максимальный

3500

4500

Максимальная разность температур на входе и выходе, 0С

50

теплопроизводительность, Гкал/ч:

  • номинальный
  • максимальный

87,5

175,0

Скорость воды в трубах поверхности теплообмена, м/с:

  • номинальная
  • максимальная

2,05

2,63

Расчетное гидравлическое сопротивление водяного пространства, МПа (м вод ст), не более:

  • номинальная
  • максимальная

6,7

10,7

Масса, кг 48600

Подогреватели сетевой воды обозначаются следующим образом: ПСГ-2300-3-8-II, где ПСГ - подогреватель сетевой воды горизонтального исполнения теплофикационный, 2300 - поверхность теплообмена по наружному диаметру труб, м2, 3 - максимальное рабочее давление греющего пара, кг/см абс, 8 - максимальное рабочее давление сетевой воды, кг/см, II - модификация аппарата.



Купить подогреватель ПСГ

Для того, чтобы купить подогреватель сетевой воды ПСГ-2300-3-8-II, узнать цену и сроки изготовления свяжитесь с нами по следующим координатам.   Телефон:+7 351 270-94-54,+7 351 217–98–99, Электронная почта: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
