Воздухоохладитель ВО-158/1320-60-Н

Воздухоохладитель ВО-158/1320-60-Н предназначен для охлаждения воздуха, циркулирующего в замкнутых системах охлаждения электрических машин для работы в климатических условиях УХЛ категории 4 ГОСТ 15150. Воздухоохладитель предназначен для работы на воде Н.

1584609272013

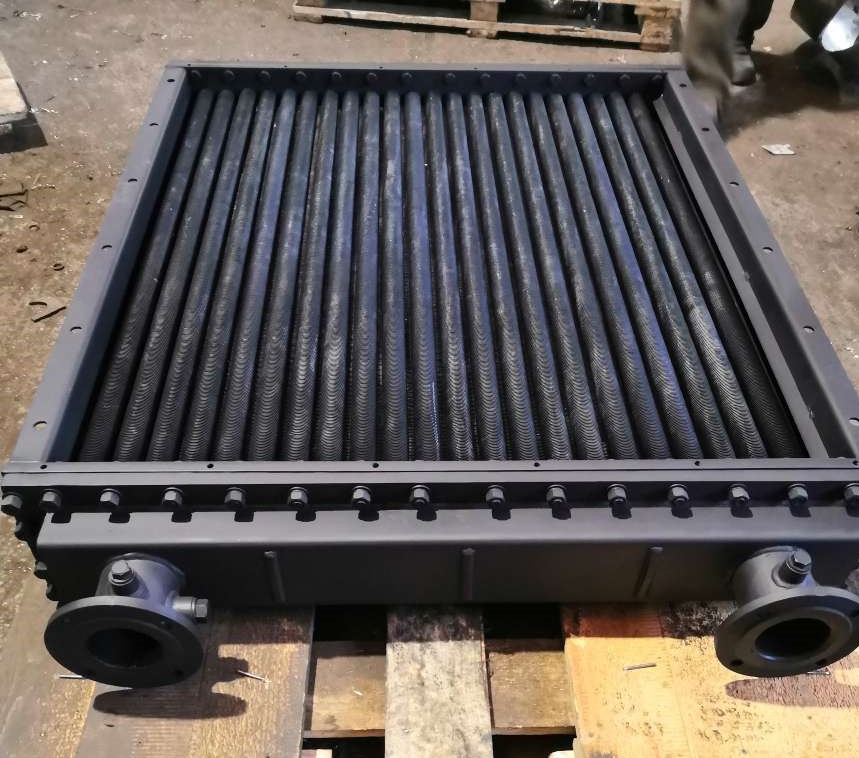

На данной фотографии вы ыидите воздухоохладитель ВО-158/1320-60-Н сделанный на нашем заводе ООО "МеталлЭкспортПром".

Устанавливается охладитель в высоковольтные асинхронные электродвигатели с воздушной системой охлаждения.

Более подробной информацией по воздухоохладителям вы можете ознакомиться - здесь.

Номер чертежа нашего завода УЗМП.165178.158 СБ

Основные характеристики воздухоохладителя

Наименование Значение
Тепловой поток, кВт 112
Расход воды, м3 32,4
Давление воды, МПа 0,6
Расход воздуха, м3 2,3
Гидродинамическое сопротивление, МПа 0,1
Масса, кг 385

Вариант обозначения: Воздухоохладитель ВО-158/1320-60-Н, где 158 - максимальный тепловой поток или мощность, которую может отводить один воздухоохладитель,1320 - расстояние между трубными стенками, 60- индекс разработки охладителя, Н - работа на воде.

Материальное исполнение воздухоохладителя

Трубные доски - ст.20( либо 09Г2С); теплообменные трубы - латунь Л68, оребрение АД1, фланцы - ст.20.

Состав воздухоохладителя

Воздухоохладитель состоит из пучка труб с развитым наружным оребрением, концы которых герметично заделаны в отверстиях трубных стенок, на которые через прокладки крепятся крышки, снабженные патрубками для подвода и отвода воды. В крышках, образующих с трубными стенками водяные полости, предусмотрены пробки для спуска воздуха и слива воды. Воздухоохладитель снабжен рамами, соединенными с трубными стенками, образующими воздушную полость. Воздухоохладитель имеет устройства для подъема и перемещения.

Принцип работы воздухоохладителя

Действие воздухоохладителя основано на теплопередаче между охлаждаемой и охлаждающей средами, разделенных твердой стенкой. Нагретый в электрической машине воздух обтекает наружную поверхность оребренной трубки и передает через нее тепло воде, протекающей внутри трубки.

Купить воздухоохладитель

Мы можем выполнить расчет воздухоохладителя с требуемыми техническими характеристиками. Расчет воздухоохладителя производится на основании предоставленных входных данных. Если есть сомнения в выборе позвоните в нашу компанию или направьте запрос и мы окажем все необходимые консультации! Телефон:+7 351 270-94-54,+7 351 217–98–99 или отправьте запрос на электронную почту Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript .
