Воздухоохладитель ВО-150/2090-01-Н-УХЛ4

Воздухоохладитель ВО-150/2090-01-Н-УХЛ4 предназначен для охлаждения воздуха, циркулирующего в замкнутых системах охлаждения электрических машин для работы в климатических условиях УХЛ категории 4 ГОСТ 15150.

Более подробную информацию про Воздухоохладители ВО можно посмотреть тут.

Номер чертежа нашего завода УЗМП.165178.179 ВО

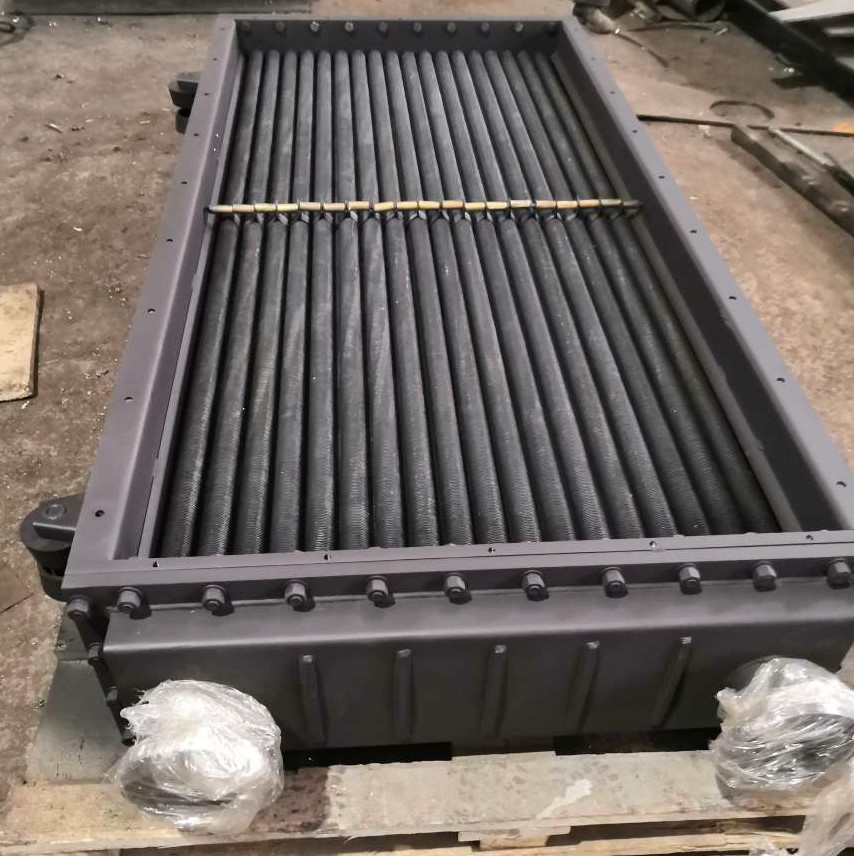

1584436384292

Воздухоохладитель предназначен для работы на воде Н.

Устанавливается охладитель в высоковольтные асинхронные электродвигатели с воздушной системой охлаждения.

Основные технические данные

Наименование Значение
Тепловой поток, кВт 150
Расход воды, м3/ч, среднее значение 40
Расход воздуха, м3/с, среднее значение 7
*Аэродинамическое сопротивление, Па, не более 196
Гидродинамическое сопротивление, МПа, не более 0,08
Рабочее давление воды, МПа, не более 0,4
Масса, кг, не более       525

Какая вода используется или будет использоваться для охлаждения можно посмотреть в нашей таблице. См. нормы воды.

Состав воздухоохладителя ВО-150/2090-01-Н-УХЛ4

Воздухоохладитель состоит из пучка труб с развитым наружным оребрением, концы которых герметично заделаны в отверстиях трубных стенок, на которые через прокладки крепятся крышки, снабженные патрубками для подвода и отвода воды. В крышках, образующих с трубными стенками водяные полости, предусмотрены пробки для спуска воздуха и слива воды. Воздухоохладитель снабжен рамами, соединенными с трубными стенками, образующими воздушную полость. Воздухоохладитель имеет устройства для подъема и перемещения.

Заказать воздухоохладитель ВО-150/2090-01-Н-УХЛ4

Мы можем выполнить расчет воздухоохладителя с требуемыми техническими характеристиками. Расчет воздухоохладителя производится на основании предоставленных входных данных. Если есть сомнения в выборе позвоните в нашу компанию или направьте запрос и мы окажем все необходимые консультации! Телефон:+7 351 270-94-54,+7 351 217–98–99 или отправьте запрос на электронную почту Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript .
