Емкости для газов и жидких сред

Назначение - применяются для сбора, хранения и выдачи жидких и газовых неагрессивных сред в различных отраслях промышленности.

Номинальный объем - 2 - 200 м³.

Условное давление - 0,8 - 2,5 МПа (от 8 до 25 кгс/см²).

Температура - от минус 60 до + 300 ⁰С.

Класс опасности рабочих сред - 2,3,4 по ГОСТ 12.1.007.

Типы емкостных аппаратов

- горизонтальный для жидкой среды - тип 1,

- вертикальный для жидкой среды - тип 2,

- вертикальный для газовой среды - тип 3.

Сейсмичность

- тип 2. При высоте менее 10 м устанавливаются в районах с сейсмичностью до 9 баллов по 12-и бальной шкале, при высоте более 10 метров при подтверждении расчетом на прочность от сейсмических воздействий,

- тип 3. Устанавливаются в районы с сейсмичностью менее 7 баллов. Если заменить опоры стойки на цилиндрические, то до 9 баллов.

Климатическое исполнение емкостей

УХЛ1 - районы с умеренным и холодным климатом,

Т1 - для тропических районов.

ГОСТ 15150.

Выбрать аппарат емкостной цилиндрический

Осуществляет проектная организация с учетом конкретных требований и учетом требований "Правил безопасности при производстве, хранении, транспортировании и применении", конкретных веществ.

Дополнительные условия эксплуатации

1. Жидкость с плотностью не более 1000 кг/м³. Температура не более температуры кипения при рабочем давлении и при которой давление упругости паров не превышает давление аппарата.

2. Жидкие и газообразные среды можно хранить без давления.

3. Емкости не предназначены для хранения в складских условия сжиженных углеводородных газов в складских условиях, а так же для перевозки жидкой и газовой сред.

Назначение и условные проходы штуцеров аппаратов типа 1 и 2

Обозначение	Наименование	Объём аппарата, м³
		2; 4	6,3; 8	10	16	20; 25; 32	50	80; 100	200
		Условный проход, мм
А	Ввод продукта	200	250		300		350		500
Б	Вывод продукта
В	Вывод газа	100			150		200		250
Г	Дренаж	80			100		150
Д	Для пропарки	50
Е	Для предохранительного клапана	50	80		100		150		200
Ж	Для встроенного уровнемера	65
И	Резервный	50
К	Для термометра	50/М27x2
Л	Для термоэлектрического преобразователя	50/М20x1,5
М	Для манометра	50/М20x1,5
Н	Для указателя уровня	50/63/4
П	Люк-лаз	450
Ю_1,2	Для камеры уровнемера	50

Назначение и условные проходы штуцеров аппаратов типа 3

Обозначение	Наименование	Объём аппарата, м³
		2; 4	6,3; 10	16; 25
		Условный проход, мм
А	Ввод продукта	200	250	300
Б	Вывод продукта
В	Для предохранительного клапана	150		200
Г	Дренаж	80		100
Д	Для пропарки	50
Е	Для термометра	50/27x2
Ж	Для преобразователя термоэлектрического	50/М20x1,5
И	Для манометра	50/М20x1,5
К	Для указателя уровня	50/63/4
Л	Люк-лаз	450

Опоры аппаратов типа 1

Аппарат			Материальное исполнение аппарата
Объём, м³	Давление условное МПа (кгс/см²)	Д_вн, мм	1	2,3
Объём, м³	Давление условное МПа (кгс/см²)	Д_вн, мм	Опора по ОСТ 26-2091
4	1,6(16) 2,5(25)	1200	125-618-1 125-622-1	125-614-2,3 125-618-2,3
8; 10	1,0(10) 1,6(16) 2,5(25)	1600	160-818-1 160-818-1 160-822-1	160-814-2,3 160-818-2,3 160-822-2,3
16; 20	1,0(10) 1,6(16) 2,5(25)	2000	250-1018-1 250-1022-1 -	250-1014-2,3 250-1018-2,3 250-1022-2,3
25; 32; 50	1,0(10) 1,6(16) 2,5(25)	2400	400-1220-1 400-1224-1 -	400-1216-2,3 400-1216-2,3 400-1216-2,3
80	0,8(8) 1,0(10) 1,6(16) 2,5(25)	3000	630-1520-1 630-1528-1 630-1528-1 -	630-1520-2,3 630-1520-2,3 630-1528-2,3 900-1540-2,3
100	0,8(8) 1,0(10) 1,6(16) 2,5(25)	3000	900-1520-1 900-1528-1 900-1528-1 -	900-1520-2,3 900-1520-2,3 900-1528-2,3 900-1540-2,3
200	1,0(10)	3400	1400-1726-1	1400-1720-2,3

Опоры аппаратов типа 2

Аппарат			Опора по АТК 24.200.04	D₁	d	n
Объём, м³	Д_вн, мм	Н, мм	Опора по АТК 24.200.04	D₁	d	n
2	1000	до 3600	1-1000-2,5-0,125-1000	1160	32	6
4	1200	до 4465	1-1200-2,5-0,125-1000	1360	32	6
6,3; 8 ;10	1600	до 5980	1-1600-0,63-0,32-1000	1700	60	6
16	2000	до 6275	1-2000-0,63-0,32-1400	2130	60	8
25; 32; 50	2400	до 11940	2-2400-1,6-0,8-1400	2580	60	16
80; 100	3000	до 14785	2-3000-2,5-1,32-1400	3220	65	16

Опоры аппаратов типа 3

Аппарат			Опора по АТК 24.200.03	D₁	d	n
Объём, м³	Д_вн, мм	Н, мм	Опора по АТК 24.200.03	D₁	d	n
2	1000	до 3000	1-25-1	920	24	3
4	1200	до 3935	1-40-1	1100	35	3
6,3; 8; 10	1600	до 5635	1-63-1	1410	35	3
16	2000	до 5690	1-100-1	1810	42	3
25	2400	до 6280	1-160-1	2210	42	3

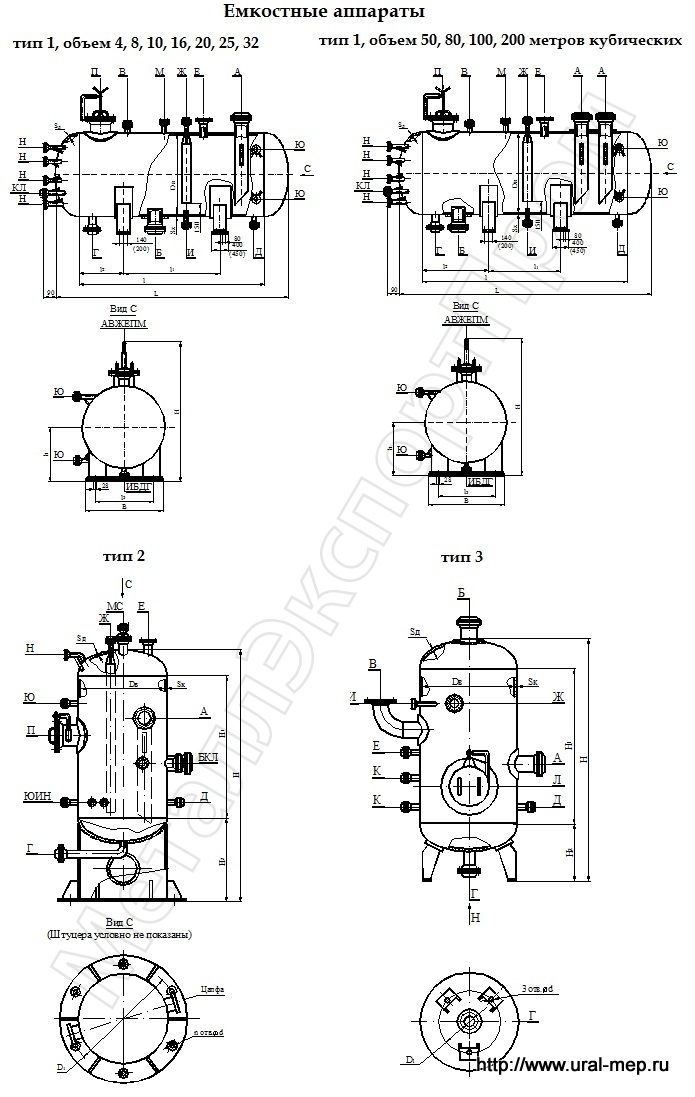

Основные параметры и размеры аппаратов типа 1

Объём, м³	Условное давление МПа, (кгс/см²)	Д_вн	Материальное исполнение						l	l₁	l₂	l₃	h	L	H	Материальное исполнение
			1			2, 3										1	2, 3
			S_k	S_q	S	S_k	S_q	S								Масса, кг
4	1,6(16) 2,5(25)	1200	10 14	10 14	8 8	8 12	8 12	6 6	3000	350	2000	500	822 826	3705 3705	1990 2000	1895 2370	1625 2100
8	1,0(10) 1,6(16) 2,5(25)	1600	10 12 16	10 12 16	8 6 6	8 10 14	8 10 14	6 8 8	3300	450	2000	650	1022 1022 1026	4200 4210	2390 2395 2400	2715 3055 3860	2320 2680 3485
10	1,0(10) 1,6(16) 2,5(25)	1600	10 12 16	10 12 16	8 6 6	8 10 14	8 10 14	6 8 8	4400	600	3000	700	1022 1022 1026	5300	2390 2395 2400	3115 3595 4560	2630 3130 4095
16	1,0(10) 1,6(16) 2,5(25)	2000	10 14 -	10 14 -	8 8 -	8 12 16	8 12 16	6 6 6	4200	700	3000	600	1224 1228 1228	5305 5350 5350	2795 2800 2800	4045 5200 -	3580 4545 5820
20	1,0(10) 1,6(16) 2,5(25)	2000	10 14 -	10 14 -	8 8 -	8 12 16	8 12 16	6 6 6	5400	750	4300	550	1224 1228 1228	6500 6550 6550	2795 2800 2800	4570 6145 -	3980 5370 6800
25	1,0(10) 1,6(16) 2,5(25)	2400	12 16 -	12 16 -	8 8 -	10 14 18	10 14 18	6 6 10	4500		3000	750	1428 1432 1436	5845 5850 5860	3200 3205 3210	5945 7385 -	5100 6560 8960
32	1,0(10) 1,6(16) 2,5(25)	2400	12 16 -	12 16 -	8 8 -	10 14 18	10 14 18	6 6 10	6000		4500	750	1428 1432 1436	7345 7350 7360	3200 3205 3210	7030 8830 -	6000 7820 10750
50	1,0(10) 1,6(16) 2,5(25)		12 16 -	12 16 -	8 8 -	10 14 18	10 14 18	6 6 10	9700	850	6700	1500	1428 1432 1436	11045 11050 11060	3200 3205 3210	10385 12705 -	8900 11240 15520
80	0,8(8) 1,0(10) 1,6(16) 2,5(25)	3000	12 14 18 -	12 14 18 -	8* 14 10 -	10 12 16 22	14 14 16 22	10 8* 12 18	9800	850	6000	1900	1730 1738 1738 1750	11450 11450 11455 11505	3800 3805 3825 3830	13405 15015 18600 -	11900 13350 16630 22600
100	0,8(8) 1,0(10) 1,6(16) 2,5(25)		12 14 18 -	12 14 18 -	8* 14 10 -	10 12 16 22	14 14 16 22	10 8* 12 18	12300		8000	2150	1732 1740 1740 1750	13945 13945 13955 14005	3805 3815 3815 3830	15740 17650 21900 -	13850 15600 19600 26700
200	1,0(10)	3400	14	16	12	12	16	8	19800		13000	3400	1941	21650	4215	33180	29600

Основные параметры и размеры аппаратов типа 2

Объём, м³	Условное давление МПа, (кгс/см²)	Д_вн	Материальное исполнение				Н₁	Н₂	Н	Материальное исполнение
			1		2, 3					1	2, 3
			S_k	S_q	S_k	S_q				Масса, кг
2	1,6(16) 2,5(25)	1000	10 12	10 12	8 10	8 10	2200	1075 1100	3560 3600	1575 1820	1420 1650
4	1,6(16) 2,5(25)	1200	10 14	10 14	8 12	8 12	3000	1100 1110	4450 4465	2055 2600	1800 2350
6,3	1,0(10) 1,6(16) 2,5(25)	1600	10 12 16	10 12 16	8 10 14	8 10 14	2500	1105 1110 1125	4055 4060 4080	2565 2865 3625	2260 2560 3315
8	1,0(10) 1,6(16) 2,5(25)		10 12 16	10 12 16	8 10 14	8 10 14	3300	1105 1110 1125	4855 4860 4880	2920 3245 4125	2550 2870 3750
10	1,0(10) 1,6(16) 2,5(25)		10 12 16	10 12 16	8 10 14	8 10 14	4400	1105 1110 1125	5955 5960 5980	3330 3775 4805	2870 3310 4340
16	0,8(8) 1,0(10)	2000	10 10	10 10	8 10	10 10	4200	1525	6275	4260 4250	3830 4250
25	1,0(10) 1,6(16)	2400	12 16	12 16	10 14	10 14	4500	1555 1535	6725 6685	6660 8200	5860 7420
32	1,0(10) 1,6(16)		12 16	12 16	10 14	10 14	6000	1555 1565	8225 8240	7765 9625	6780 8660
50	0,8(8) 1,0(10) 1,6(16)		10 12 -	10 12 -	10 12 14	10 12 14	9700	1535 1560 1565	11885 11935 11940	9750 11100 -	9750 11100 12500
80	0,8(8) 1,0(10) 1,6(16) 2,5(25)	3000	12 14 - -	14 14 - -	10 12 16 22	14 14 16 22	9800	1570 1580 1585 1620	12205 12205 12210 12270	15060 16510 - -	13550 15000 18450 23980
100	0,8(8) 1,0(10) 1,6(16) 2,5(25)	3000	12 14 - -	14 14 - -	10 12 18 24	14 14 18 25	12300	1580 1595 1645	14705 14725 14785	17550 19400 - -	15650 17500 23820 30550

Заказ

Для того, чтобы заказать аппарат емкостной цилиндрический обратитесь в отдел сбыта с заявкой.
