Редукторы червячные одноступенчатые универсальные, тип 2Ч (2ЧМ) - 5.0 out of 5 based on 2 votes

Редукторы червячные одноступенчатые 2Ч -2ЧМ


Рубрика: Редукторы


Предприятие МеталлЭкспортПром производитель теплообменных аппаратов готово изготовить и скомплектовать вас редукторами различных исполнений и модификаций, в том числе и с электродвигателями - мотор-редукторами.

Редукторы 2Ч предназначены для увеличения крутящего момента при уменьшении числа оборотов.


чертеж червячного редуктора

редуктор червячный одноступенчатый универсальный, тип 2Ч

сборка

схема сборки редукторов

как можно расположить червячную пару

варианты расположения червячной пары

технические данные

Обозначение
Передаточное число u
Мт, Н*м
Масса редуктора, кг
 2Ч-40 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80 26-36 6.3
 2Ч-63 83-130 12.6
 2Ч-80 170-260 18.5


размеры концов валов

размер концов валов

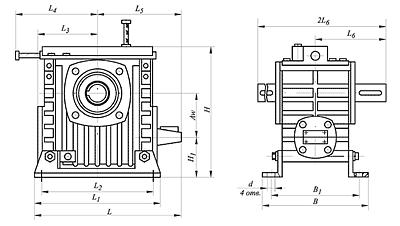

габаритные и присоединительные размеры


Типоразмер редуктора
AwLL1
L2
L3
L4
L5
L6
B
B1
H
 мм
 2Ч-4040
190
180 150
40
90
100
90
164
140
180
 2Ч-6363
245220
18060
115
135
100
196
165
225
 2Ч-8080
290 260
22580
132
160
125
212
185
267


Типоразмер редуктора
H1
d
d1
d2
l
l1
b
b1
t
t1
 мм
 2Ч-4072
13
18
16
28
28
6
3
20.5
8.5
 2Ч-6382
13
28
22
42
36
8
4
31
11.6
 2Ч-8092
15
35
25
58
42
10
5
38

13.45


Обозначение редукторов:

Редуктор 2Ч-40-8-53-1-1-Ц-УЗ


- тип редуктора;
40- межосевое расстояние, мм;
31.5- передаточное число;
53 - схема сборки;
1 - вариант расположения червячной пары;
1 - вариант крепления;
П - исполнение конца тихоходного вала;
УЗ - климатическое исполнение и категория размещения по ГОСТ-15150-69.

Можно написать редуктор 2Ч 80.


Информация

1. Исполнение редуктора типа 2ЧМ аналогично типу 2Ч.

2. Конец тихоходного вала: Ц - цилиндрический (стандартное исполнение), конический - К, полый - П.


Цена редуктора 2Ч и как его купить
