Основные размеры и характеристики испарителя ипт



ИПТ - испаритель термосифонный с плавающей головкой. Изготавливается с двумя длинами теплообменных труб.

Исполнение горизонтальное. Используются гладкие теплообменные трубы.

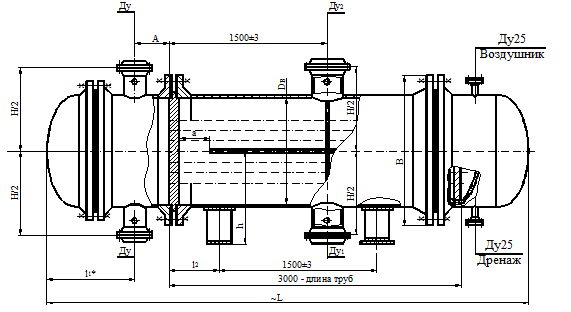

чертеж испаритель термосифонный ИПТ с длиной теплообменных труб 3000 мм



испаритель типа ИПТ длина труб 3000 мм



Ду - вход, выход теплоносителя,

Ду1 - вход жидкого продукта,

Ду2 - выход паров продукта.



Испаритель термосифонные ИПТ с длиной теплообменных труб 6000 мм - чертеж



испаритель ИПТ с длиной теплообменных труб 6000 мм





Ду - вход, выход теплоносителя,

Ду1 - вход жидкого продукта,

Ду2 - выход паров продукта.

Внутренний диаметр кожуха, Дв
Давление Ру, Мпа
lk
Ду при числе ходов по трубам
Ду1
Ду2
l*1
l2±3
A±3
a
H/2±3
h±3
B+6-3
?L
в трубах
в кожухе
2
4
6
600
1,6
 1,6

3000

6000

200
150
100
100
250
520

600

950

270
300
500
525
840

4100

7100

4200

7200

2,5
570
300
2,5
200
850

4220

7220

4,0
1,6
250
640
340
840

4310

7310

2,5
200
850

4340

7340

6,3
1,6
250
720
385
840

4450

7450

2,5
200
850

4480

7480

800
1,6
1,6
250
200
150
150
300
700
380
400
677
616
1045

4465

7465

2,5
725
385

4490

7465

2,5
250
1070

4520

7520

4,0
1,6
300
780
395
1045

4570

7570

2,5
250
1070

4590

7590

6,3
1,6
300
920
475
1045

4800

7800

2,5
250
1070

4820

7820



Внутренний диаметр кожуха, Дв
Давление Ру, Мпа
lk
Ду при числе ходов по трубам
Ду1
Ду2
l*1
l2±3
A±3
a
H/2±3
h±3
B+6-3
?L
в трубах
в кожухе
2
4
6
1000
1,6
1,6

3000

6000

300

200
150
200
350
790

600

950

395
500
  779
716
1250

4670

7670

3000

6000

830

 600

 950

420

4710

7710

2,5

600

695

1285

4770

7770

2,5

3000

6000

3001250

4940

7940

4,0
1,6

3000

6000

350960

600

950



490



1285

4960

7960

2,5

3000

6000

300

 600

 950

1250

5250

8250

6,3
1,6

3000

6000

3501150

600

950

590
   1285

5270

8270

2,5

3000

6000

300

1200
1,6
1,6
6000
250
200
250
400
880
900



420600
890
820
1550

7900

2,5
940

455



7950
2,5
350

1610

8030
4,0
1,6
4001100
530

1550

8100
2,5
350

1610

8180
6,3
1,6
4001300
660

1550

8530
2,5
350

1610

8550

Пример обозначения при заказе:

Испаритель термосифонный 1000 ИПТ-1,6-1,6-М1/25Г-3-2-Т-И

Испаритель термосифонный с плавающей головкой ИПТ, кожух диаметром 1000 мм, условное давление в трубах 1,6 МПа, в кожухе 1,6 МПа,исполнение по материалу М1, гладкие теплообменные трубы Г диаметром 25 мм и длиной 3 м, двухходовой по трубам, климатическое исполнение "Т", есть детали для крепления теплоизоляции.
