Производство термосифонных испарителей

Наименование параметров
Испарители термосифонные - тип
ИНТ
ИКТ
ИПТ
Поверхность теплообмена, м2
40-1240
40-464
Внутренний диаметр кожуха, мм (из листовой стали)
 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200
600, 800, 1000, 1200, 1400
600, 800, 1000, 1200
 Температура греющей и испаряемой сред (Т+/-5) 0С
 от минус 70 до плюс 350
от минус 70 до плюс 450
 Условное давление, МПа, не более в трубах для аппаратов диаметром, мм
600-1000
 1,0; 1,6; 2,5; 4,0
1,0; 1,6
1,6; 2,5; 4,0; 6,3
 1200 1,0; 1,6; 2,5
 1400 -
 1600-2000-
 2200 1,0; 1,6
Условное давление, МПа, не более в кожухе для аппаратов диаметром, мм
600-1000
 1,0; 1,6; 2,5; 4,0
1,0; 1,6
1,6; 2,5
 1200 1,0; 1,6; 2,5
 1400 -
 1600-2000-
 22001,0; 1,6
Длина теплообменных труб, мм для аппаратов диаметром, мм
600-1000
 2000, 3000, 4000
 3000, 6000
 1200-2200 3000, 4000
Наружный диаметр и толщина стенки теплообменных труб, мм
 25х2 25х2; 25х2,5
 Число ходов по трубам
 1 2, 4, 6
Схема и шаг размещения теплообменных труб в трубных решетках, мм
Схема - по вершинам равносторонних треугольников с шагом 32

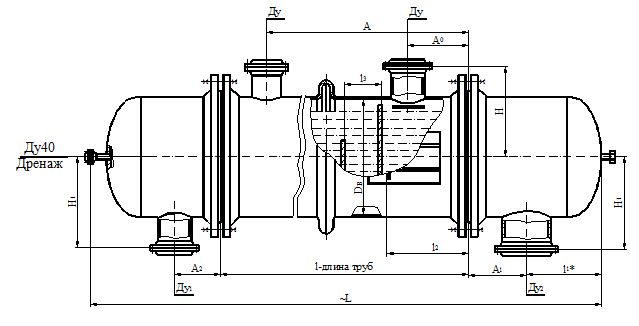

 Испаритель термосифонный ИНТ и ИКТ исполнения 1

 isparitel ikt, int

Ду - вход (выход) продукта,

Ду1 - вход продукта,

Ду2 - выход паров продукта.

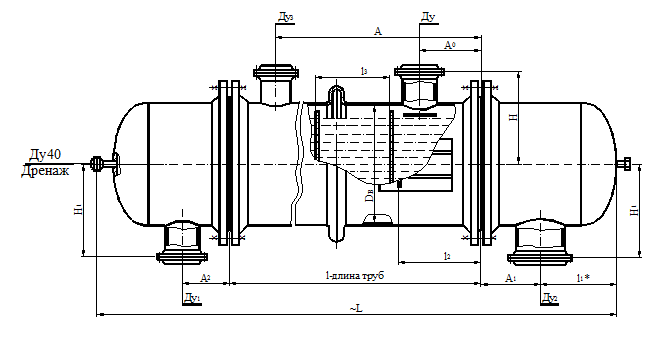

 Испаритель термосифонный ИНТ и ИКТ исполнения2

isparitel ikt, int
